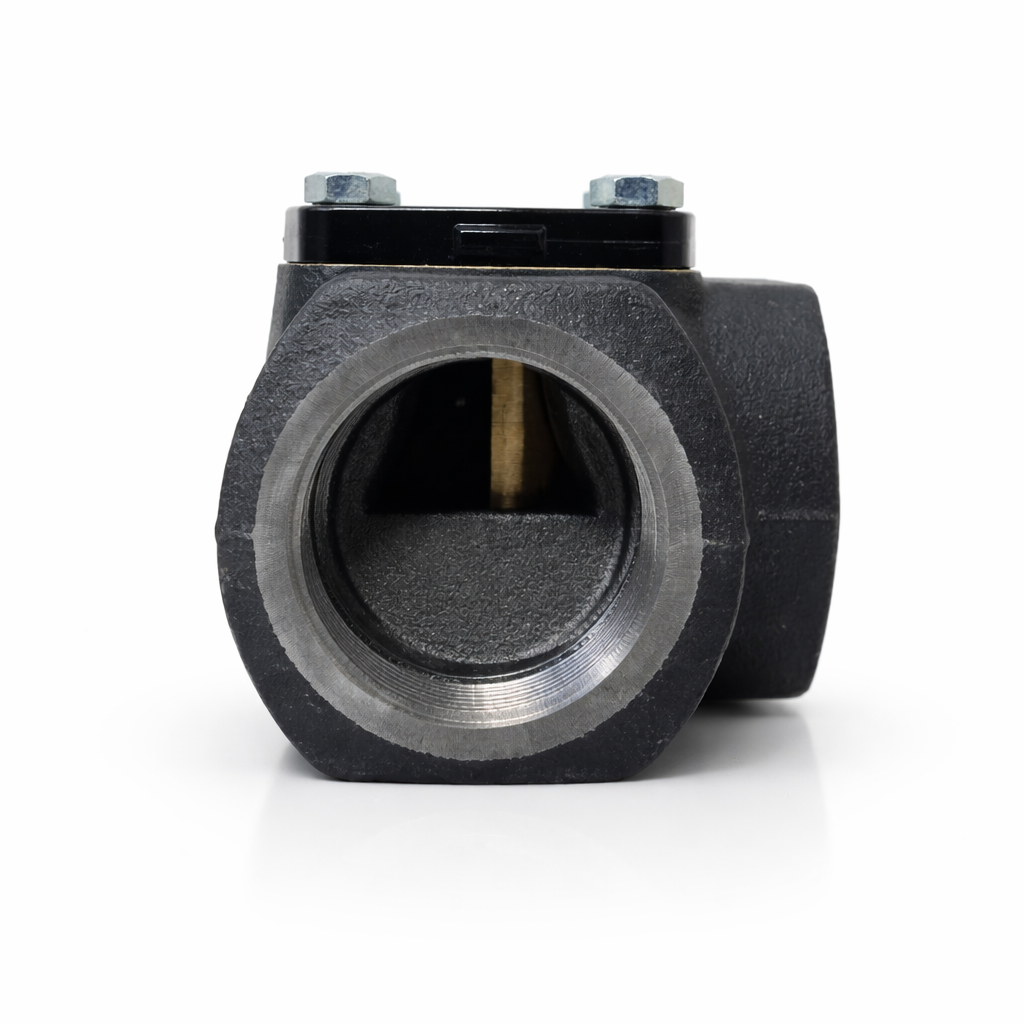

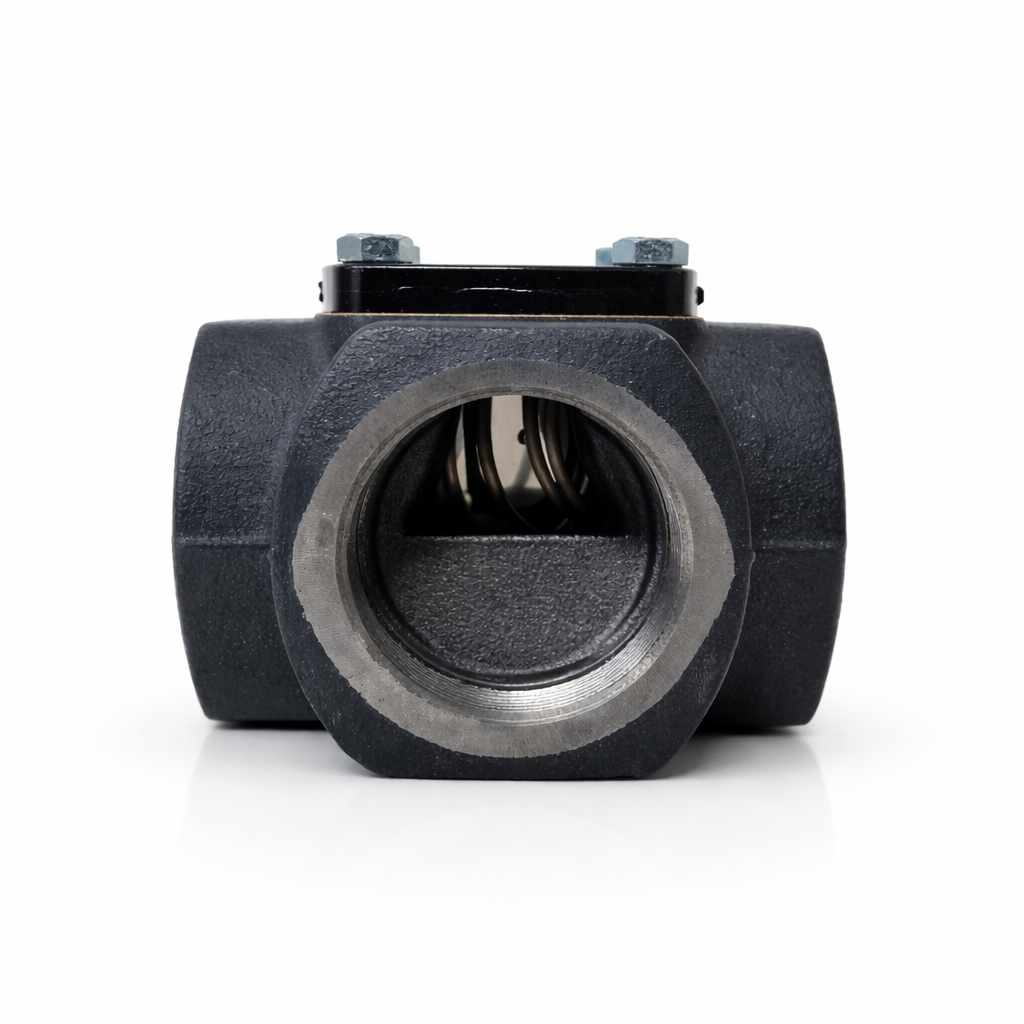

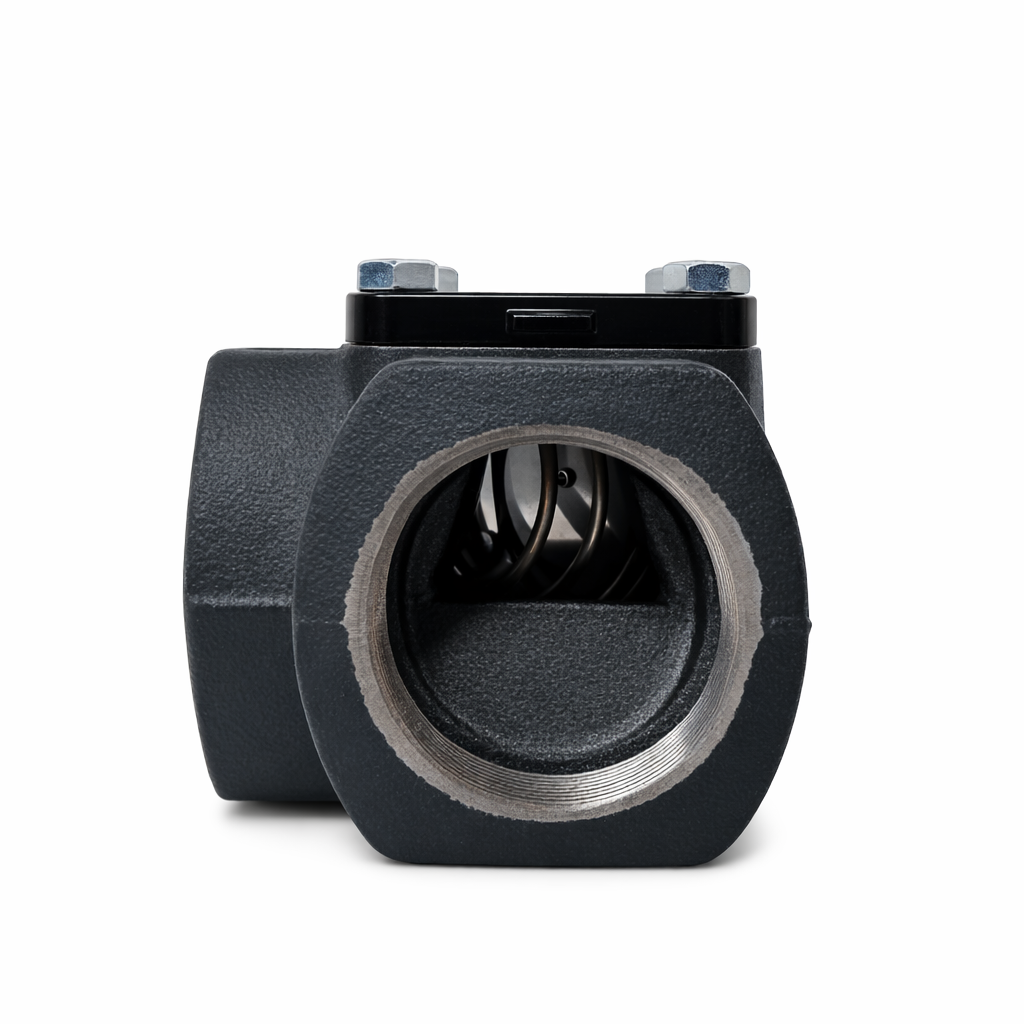

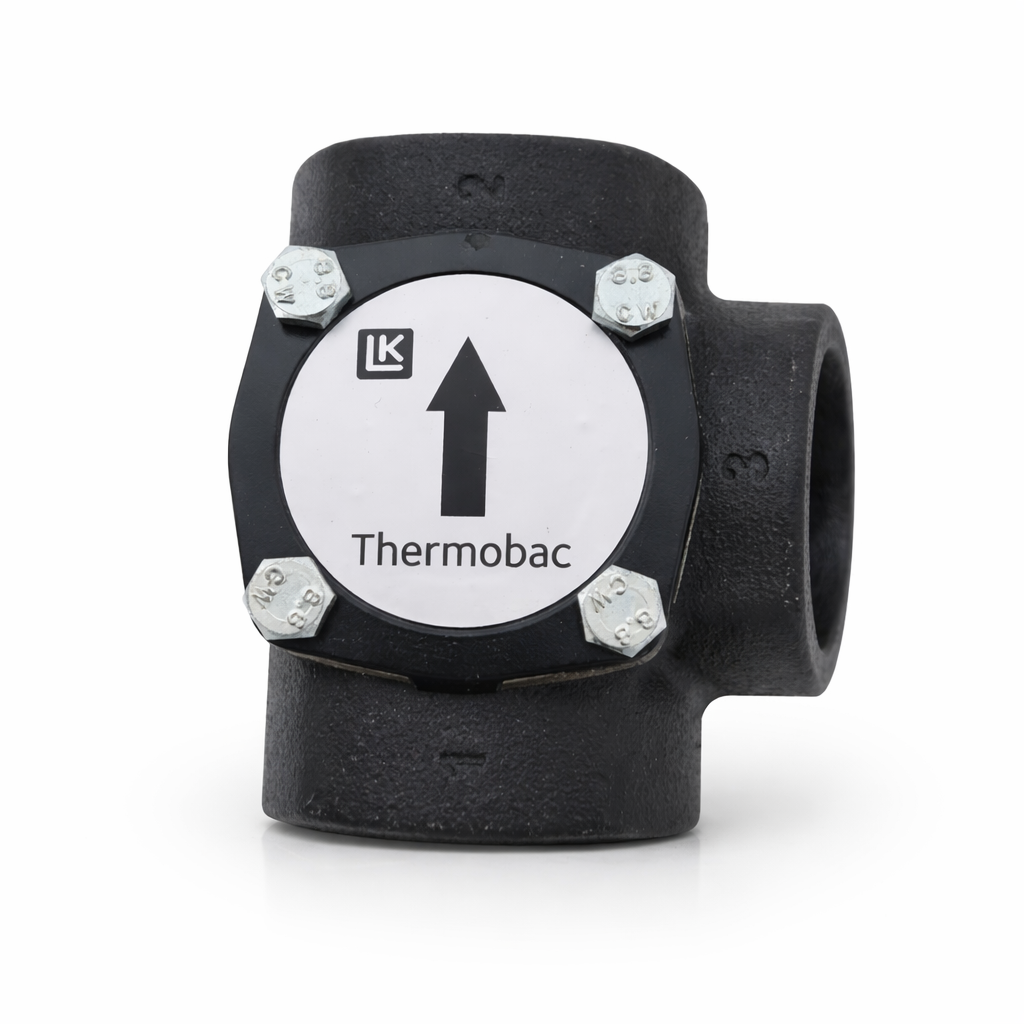

Zawór zapobiegający cofaniu przepływu (antygrawitacyjny) DN50 Rp 2" LK 826 Thermobac

Zawór antygrawitacyjny DN50 LK 826 ThermoBac przeznaczony jest do zapobiegania niekontrolowanemu przepływowi wody w instalacjach grzewczych. Jego zadaniem jest eliminacja zjawiska grawitacyjnego krążenia wody, które może występować w instalacjach centralnego ogrzewania po wyłączeniu pompy obiegowej.

Zawór działa automatycznie dzięki mechanizmowi klapowemu, który zamyka przepływ w momencie spadku różnicy ciśnień w instalacji. W efekcie zapobiega niepożądanemu obiegowi medium w instalacji grzewczej, poprawiając stabilność pracy całego systemu.

Dodatkowo zawór wykorzystuje element termiczny oraz sprężynę, które wspomagają pracę mechanizmu i zapewniają skuteczne zamknięcie przepływu w sytuacji braku pracy pompy obiegowej.

Zawór wyposażony jest w przyłącza GW 2", co umożliwia jego montaż w instalacjach hydraulicznych stosowanych w kotłowniach oraz instalacjach centralnego ogrzewania. Korpus wykonany z żeliwa EN-GJL-200 zapewnia wysoką wytrzymałość mechaniczną oraz odporność na temperaturę i ciśnienie w instalacjach grzewczych.

Zastosowanie

Zawór antygrawitacyjny stosowany jest w instalacjach grzewczych w celu zapobiegania niekontrolowanemu przepływowi medium w instalacji.

Produkt znajduje zastosowanie w:

• instalacjach centralnego ogrzewania (CO)

• systemach z pompami obiegowymi

• instalacjach wymagających zabezpieczenia przed przepływem grawitacyjnym

• kotłowniach z kotłami na paliwo stałe lub gazowymi

• instalacjach z buforami ciepła i rozdzielaczami obiegów

• Nie przeznaczone do c.w.u.

Najważniejsze cechy

• zawór antygrawitacyjny DN50 zapobiegający cofaniu przepływu

• mechanizm klapowy działający samoczynnie

• automatyczna praca zaworu dzięki różnicy ciśnień w instalacji

• sprężyna i element termiczny wspomagające zamknięcie przepływu

• przyłącza GW 2" umożliwiające montaż w instalacjach hydraulicznych

• korpus z żeliwa EN-GJL-200 zapewniający wysoką trwałość

Dane techniczne:

• Typ: zawór antygrawitacyjny (zapobiegający cofaniu przepływu)

• Wersja: 3-drogowy

• Średnica nominalna: DN50

• Typ i wielkość przyłącza: GW 2"

• Ciśnienie nominalne (PN): 10

• Zakres temp. medium dla pracy: od +5°C do +110°C

• Medium: woda

• Maksymalna ciśnienie robocze (MPa/bar): 1.0 / 10

• Aplikacja: wewnątrz budynku

• Dopuszczalna temp. otoczenia pracy: od +5°C do +60°C

• Korpus: EN-GJL-200 (żeliwo szare)

• Regulacja: brak – element klapowy samoczynny

• Typ regulacji: automatyczna (różnica ciśnień / działanie grawitacyjne + element termiczny)

• Metoda regulacji: samoczynna – sprężyna + wkład termiczny

• Ogranicznik zakresu: nie
