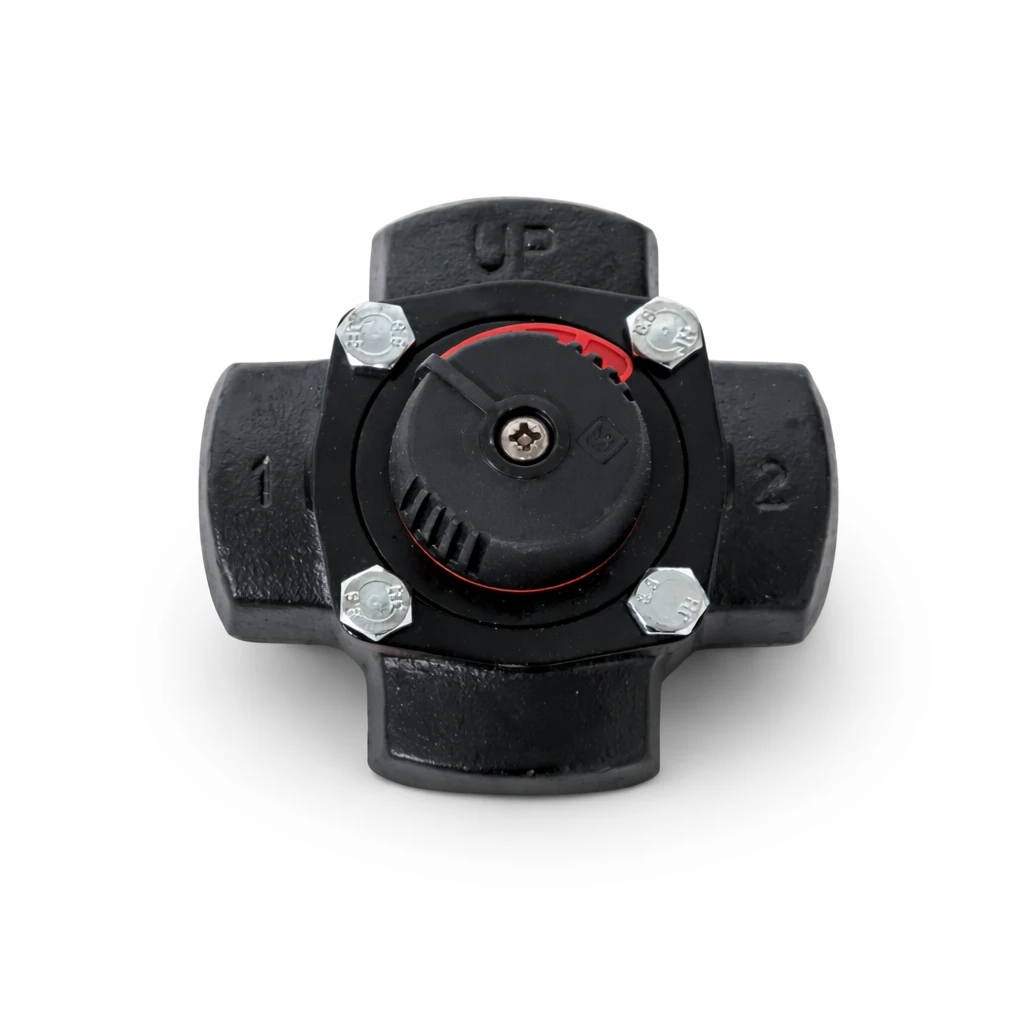

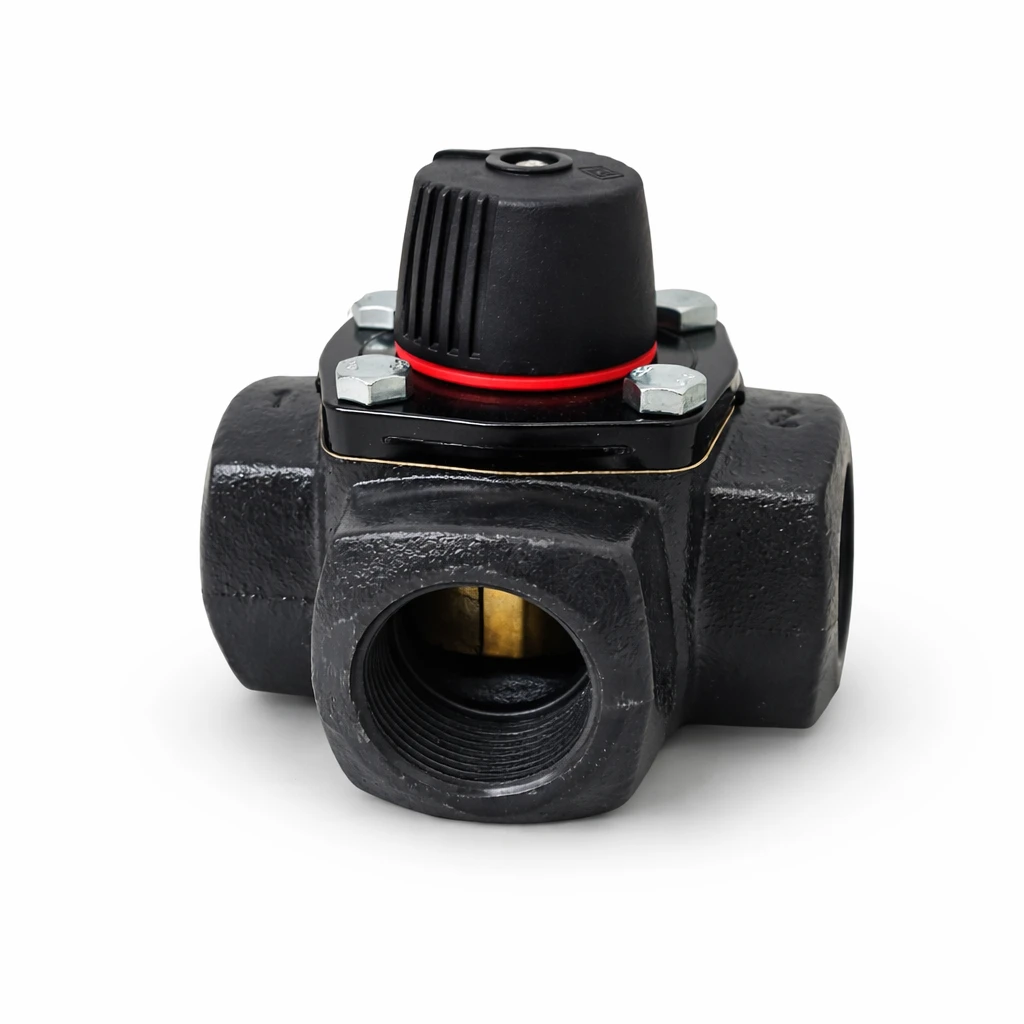

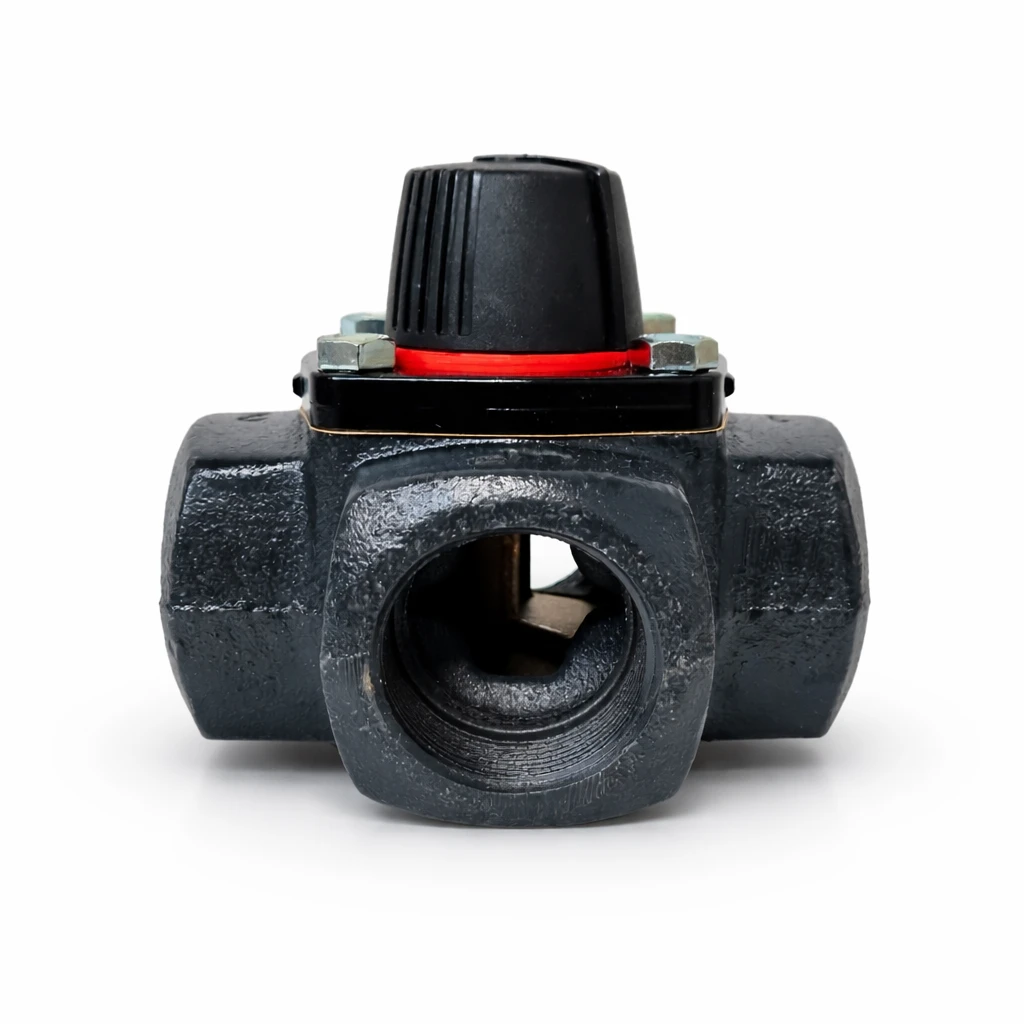

Zawór mieszający 4-drogowy DN32 LK 846 Thermomix to element instalacji grzewczych stosowany do regulacji temperatury czynnika grzewczego poprzez odpowiednie mieszanie strumieni wody o różnych temperaturach. Konstrukcja czterodrogowa pozwala jednocześnie kontrolować temperaturę zasilania instalacji oraz temperaturę powrotu do źródła ciepła.
Zawór wyposażony jest w przyłącza GW 1 1/4", dzięki czemu może być montowany w standardowych instalacjach hydraulicznych stosowanych w kotłowniach. Korpus wykonany z żeliwa EN-GJL-200 zapewnia wysoką trwałość oraz odporność na temperaturę i ciśnienie robocze.
Współczynnik przepływu KVS 18 m³/h umożliwia pracę w instalacjach o większym zapotrzebowaniu na przepływ medium. Regulacja odbywa się poprzez obrót mechanizmu mieszającego, a zawór może pracować w trybie ręcznym lub zostać wyposażony w opcjonalny siłownik elektryczny umożliwiający automatyczne sterowanie instalacją grzewczą.
Zastosowanie

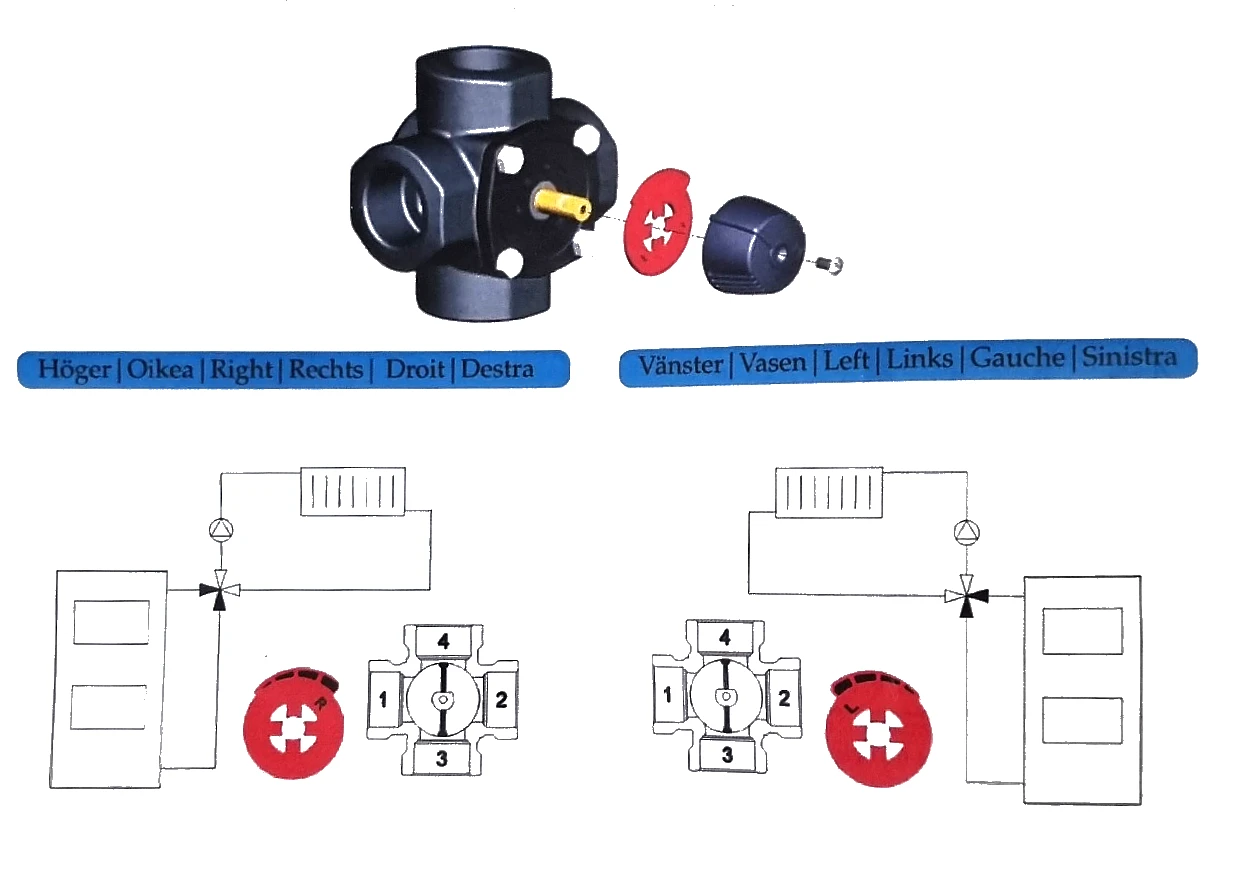

Zawór mieszający stosowany jest w instalacjach grzewczych do regulacji temperatury czynnika oraz stabilizacji pracy instalacji. Zawory czterodrogowe często stosuje się w celu ochrony kotła oraz utrzymania odpowiedniej temperatury powrotu.
Produkt znajduje zastosowanie w:
-
instalacjach centralnego ogrzewania (CO)
-
układach mieszających w kotłowniach
-
instalacjach ogrzewania podłogowego
-
systemach regulacji temperatury zasilania instalacji grzewczej
-
układach ochrony kotła przed zbyt niską temperaturą powrotu
- Nie przeznaczone do c.w.u.
Najważniejsze cechy
-
zawór mieszający 4-drogowy DN32 przeznaczony do instalacji grzewczych
-
wysoka przepustowość KVS 18 m³/h zapewniająca stabilny przepływ medium
-
przyłącza GW 1 1/4" umożliwiające montaż w standardowych instalacjach
-
korpus z żeliwa EN-GJL-200 odporny na temperaturę i ciśnienie robocze
-
proporcjonalna regulacja przepływu umożliwiająca precyzyjne ustawienie temperatury
-
możliwość sterowania ręcznego lub siłownikiem elektrycznym
-
ogranicznik zakresu regulacji ułatwiający ustawienie pozycji zaworu
Dane techniczne:
-
Typ: zawór mieszający
-
Wersja: 4-drogowy
-
Średnica nominalna: DN32
-
Typ i wielkość przyłącza: GW 1 1/4"
-
KVS (m³/h): 18
-
Ciśnienie nominalne (PN): 10
-
Zakres temp. medium dla pracy: od +5°C do +110°C
-
Medium: woda
-
Maksymalna ciśnienie robocze (MPa/bar): 1.0 / 10
-
Aplikacja: wewnątrz budynku
-
Dopuszczalna temp. otoczenia pracy: od +5°C do +60°C
-

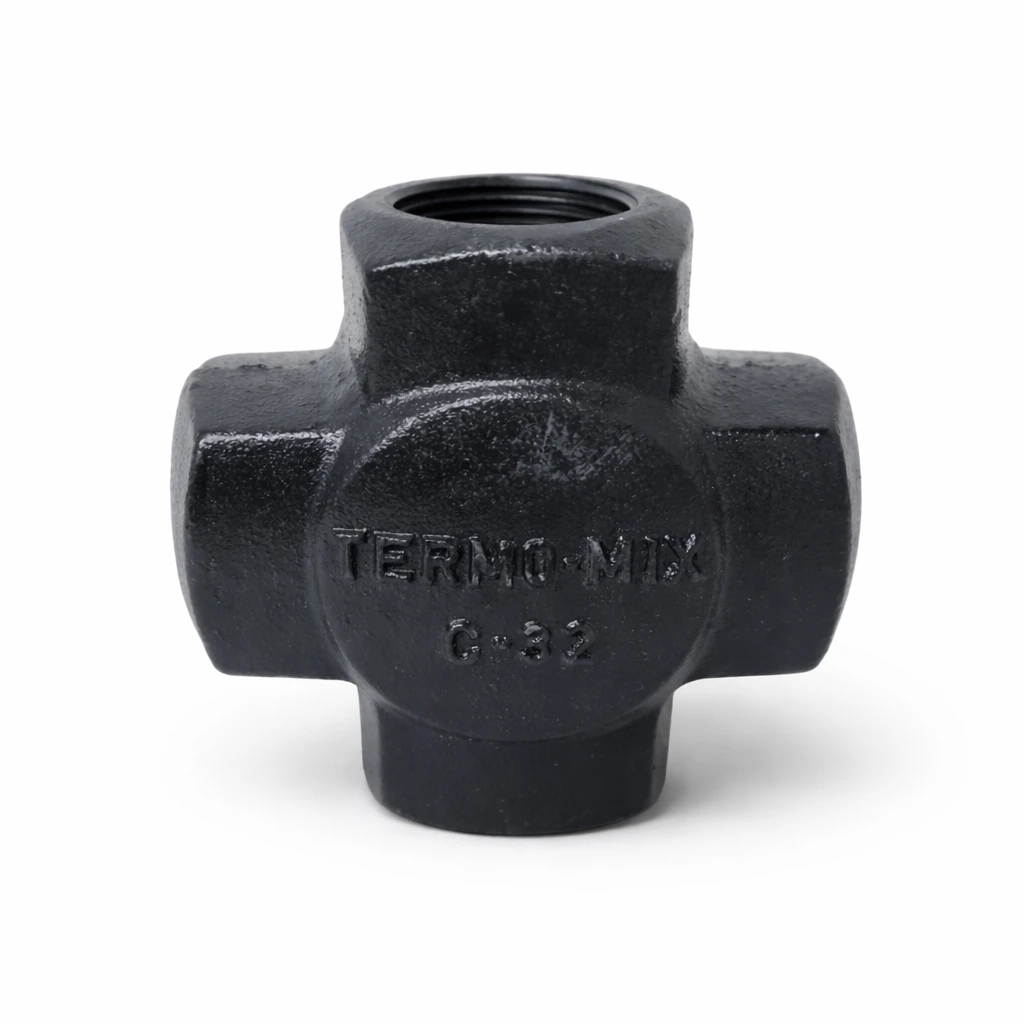

Korpus: EN-GJL-200 (żeliwo szare)
-
Regulacja: obrót
-
Typ regulacji: proporcjonalna
-
Metoda regulacji: ręcznie lub opcjonalny siłownik elektryczny
-
Ogranicznik zakresu: tak (czerwony pierścień)
