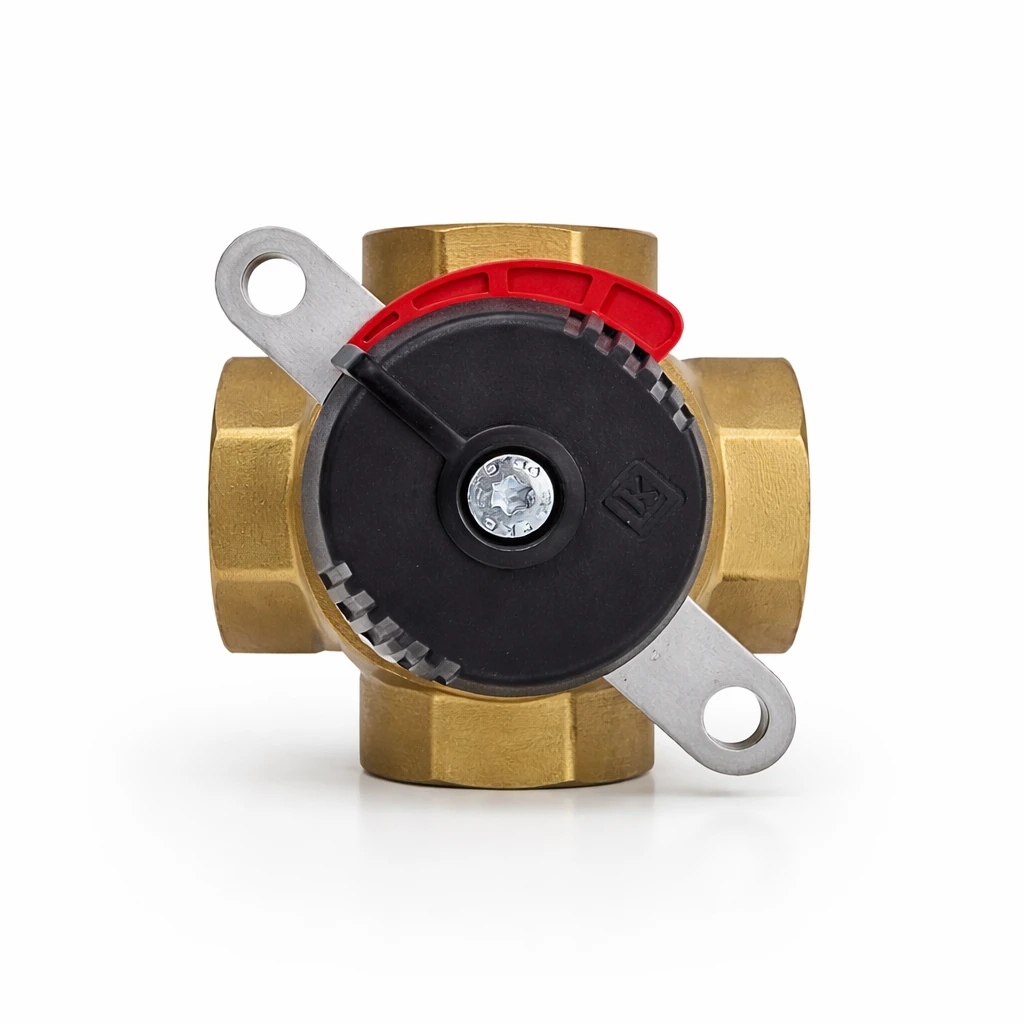

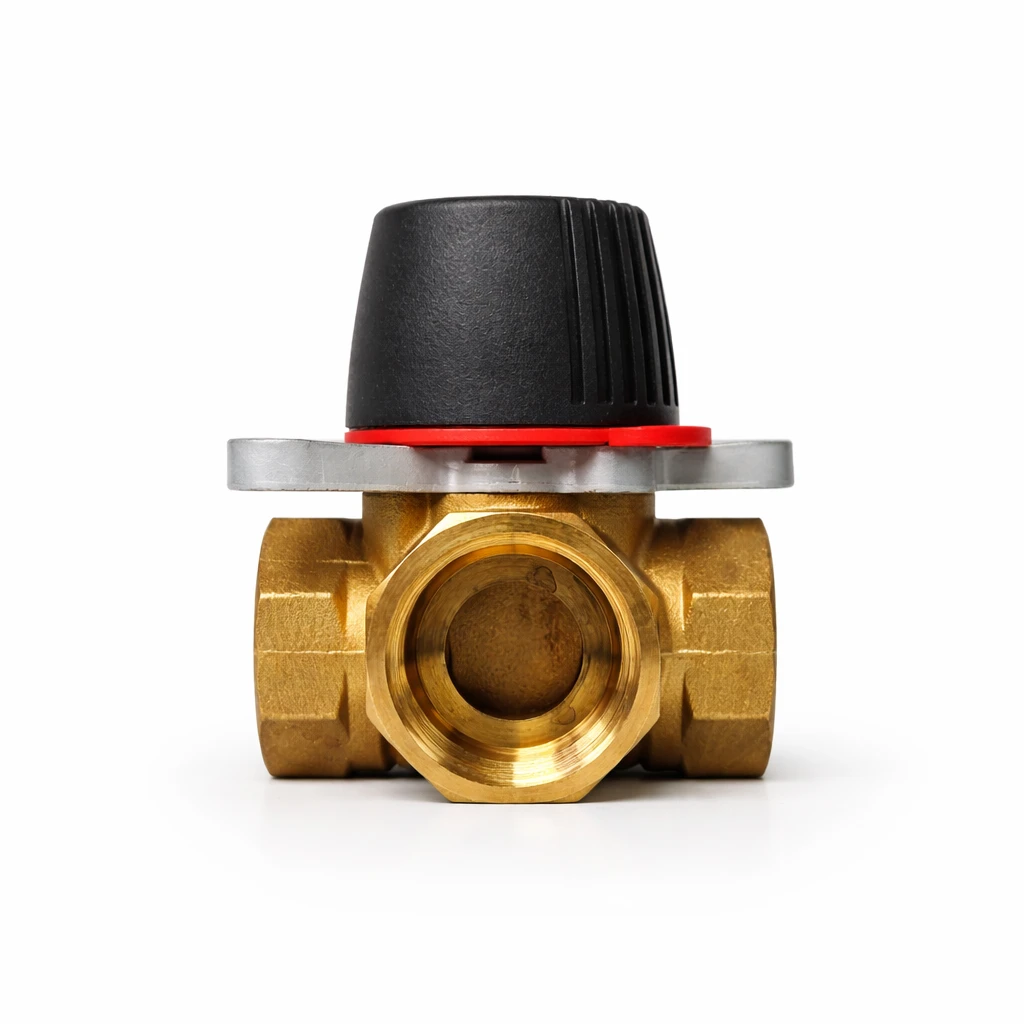

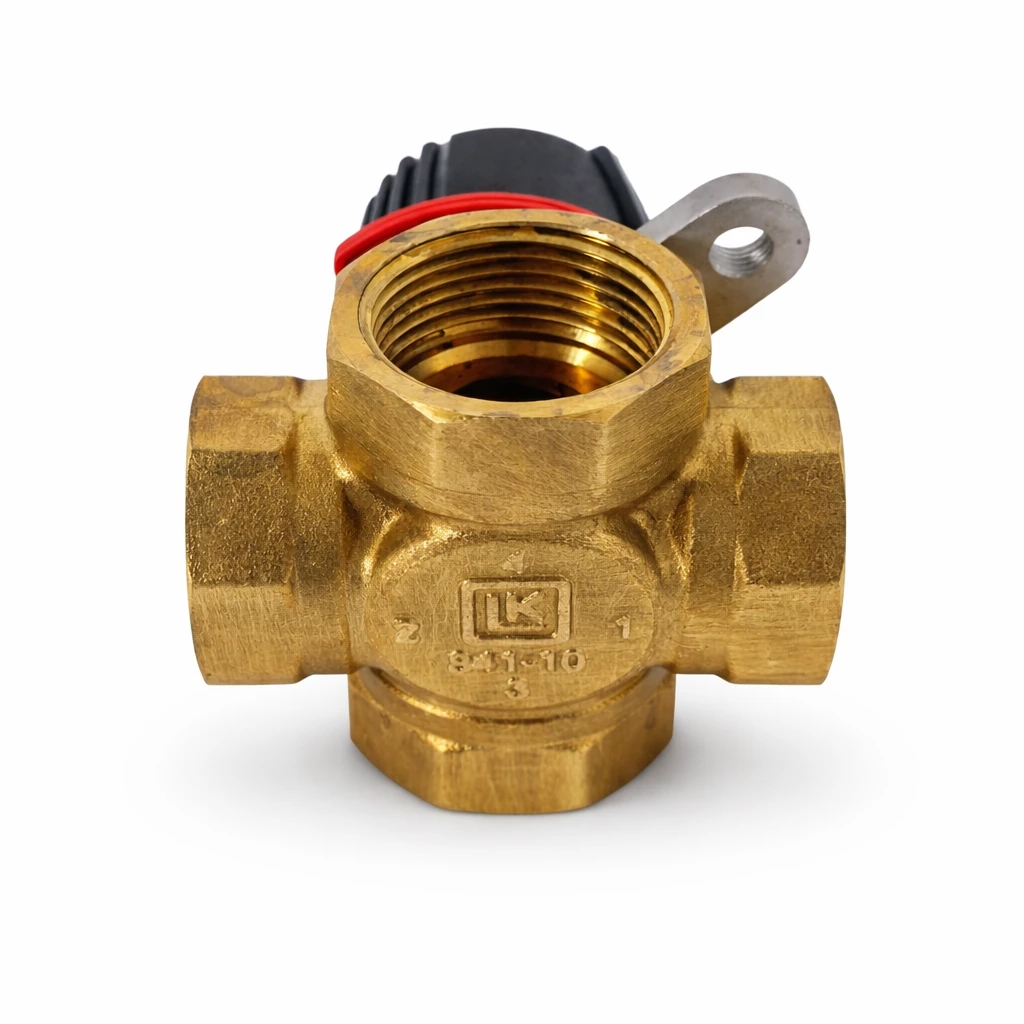

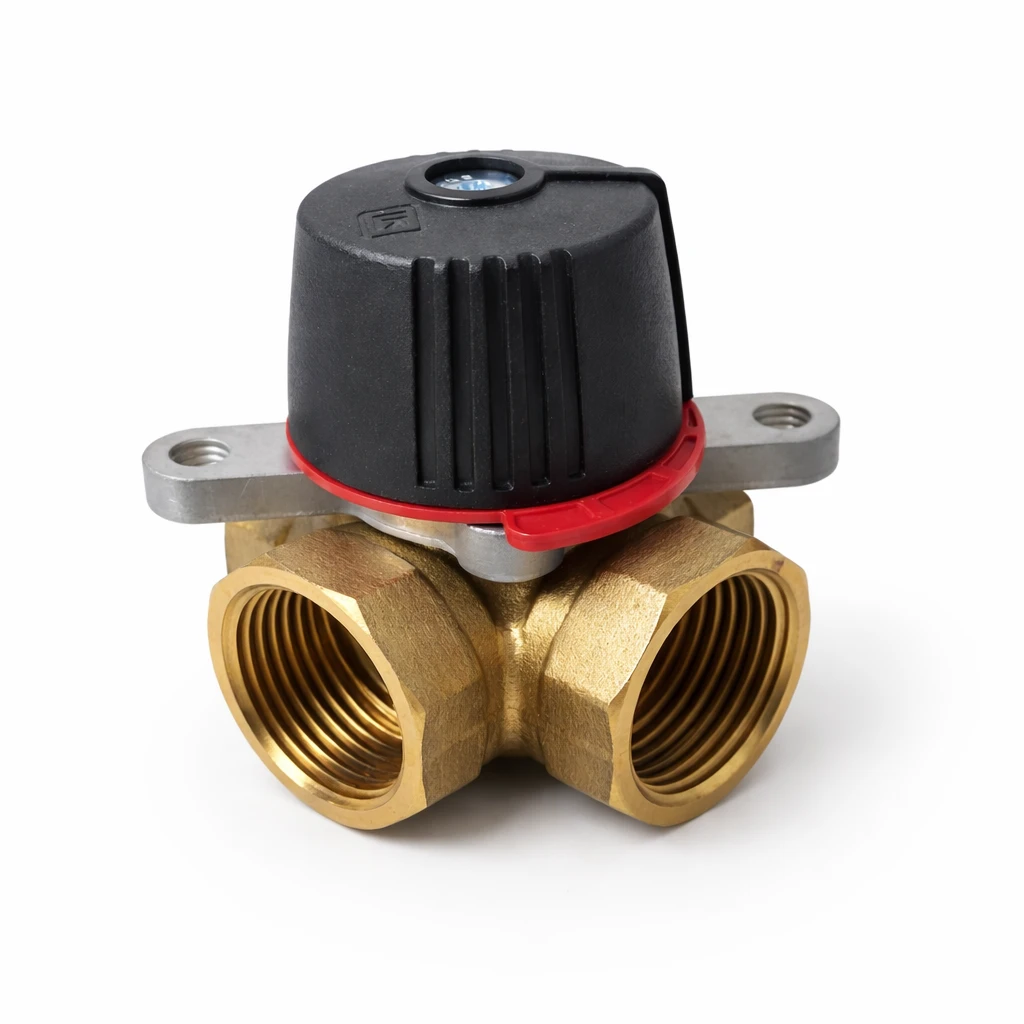

Zawór mieszający 4-drogowy Rp. 1" KVS 10 LK 841 ThermoMix 2.0

Zawór mieszający 4-drogowy DN25 LK 841 ThermoMix 2.0 jest elementem instalacji grzewczych przeznaczonym do regulacji temperatury czynnika grzewczego poprzez mieszanie strumieni wody o różnych temperaturach. Konstrukcja czterodrogowa pozwala na jednoczesną kontrolę temperatury zasilania instalacji oraz temperatury powrotu do źródła ciepła, co poprawia stabilność pracy całego systemu grzewczego.

Zawór wyposażony jest w przyłącza GW 1", które umożliwiają montaż w instalacjach hydraulicznych stosowanych w kotłowniach oraz instalacjach centralnego ogrzewania. Korpus z mosiądzu zapewnia wysoką odporność na korozję oraz trwałość w instalacjach wodnych.

Dzięki współczynnikowi przepływu KVS 10 m³/h zawór sprawdza się w instalacjach o średnim zapotrzebowaniu na przepływ medium. Regulacja odbywa się poprzez obrót mechanizmu mieszającego, a zawór może pracować w trybie ręcznym lub współpracować z opcjonalnym siłownikiem elektrycznym, który umożliwia automatyczne sterowanie instalacją grzewczą.

Zastosowanie

Zawór mieszający stosowany jest w instalacjach grzewczych do regulacji temperatury czynnika oraz stabilizacji pracy instalacji.

Produkt znajduje zastosowanie w:

• instalacjach centralnego ogrzewania (CO)

• układach mieszających w kotłowniach

• instalacjach ogrzewania podłogowego

• systemach regulacji temperatury zasilania instalacji grzewczej

• układach ochrony kotła przed zbyt niską temperaturą powrotu

• Nie przeznaczone do c.w.u.

Najważniejsze cechy

• zawór mieszający 4-drogowy DN25 przeznaczony do instalacji grzewczych

• przepustowość KVS 10 m³/h umożliwiająca stabilną regulację przepływu

• przyłącza GW 1" umożliwiające montaż w instalacjach hydraulicznych

• korpus z mosiądzu odporny na korozję i temperaturę

• proporcjonalna regulacja przepływu pozwalająca na precyzyjne ustawienie temperatury

• możliwość sterowania ręcznego lub siłownikiem elektrycznym

• ogranicznik zakresu regulacji ułatwiający ustawienie pozycji zaworu

Dane techniczne:

• Typ: zawór mieszający

• Wersja: 4-drogowy

• Średnica nominalna: DN25

• Typ i wielkość przyłącza: GW 1"

• KVS (m³/h): 10

• Ciśnienie nominalne (PN): 10

• Zakres temp. medium dla pracy: od +5°C do +110°C

• Medium: woda

• Maksymalna ciśnienie robocze (MPa/bar): 1.0 / 10

• Aplikacja: wewnątrz budynku

• Dopuszczalna temp. otoczenia pracy: od +5°C do +60°C

• Korpus: mosiądz

• Regulacja: obrót

• Typ regulacji: proporcjonalna

• Metoda regulacji: ręcznie lub opcjonalny siłownik elektryczny

• Ogranicznik zakresu: tak (czerwony pierścień)
