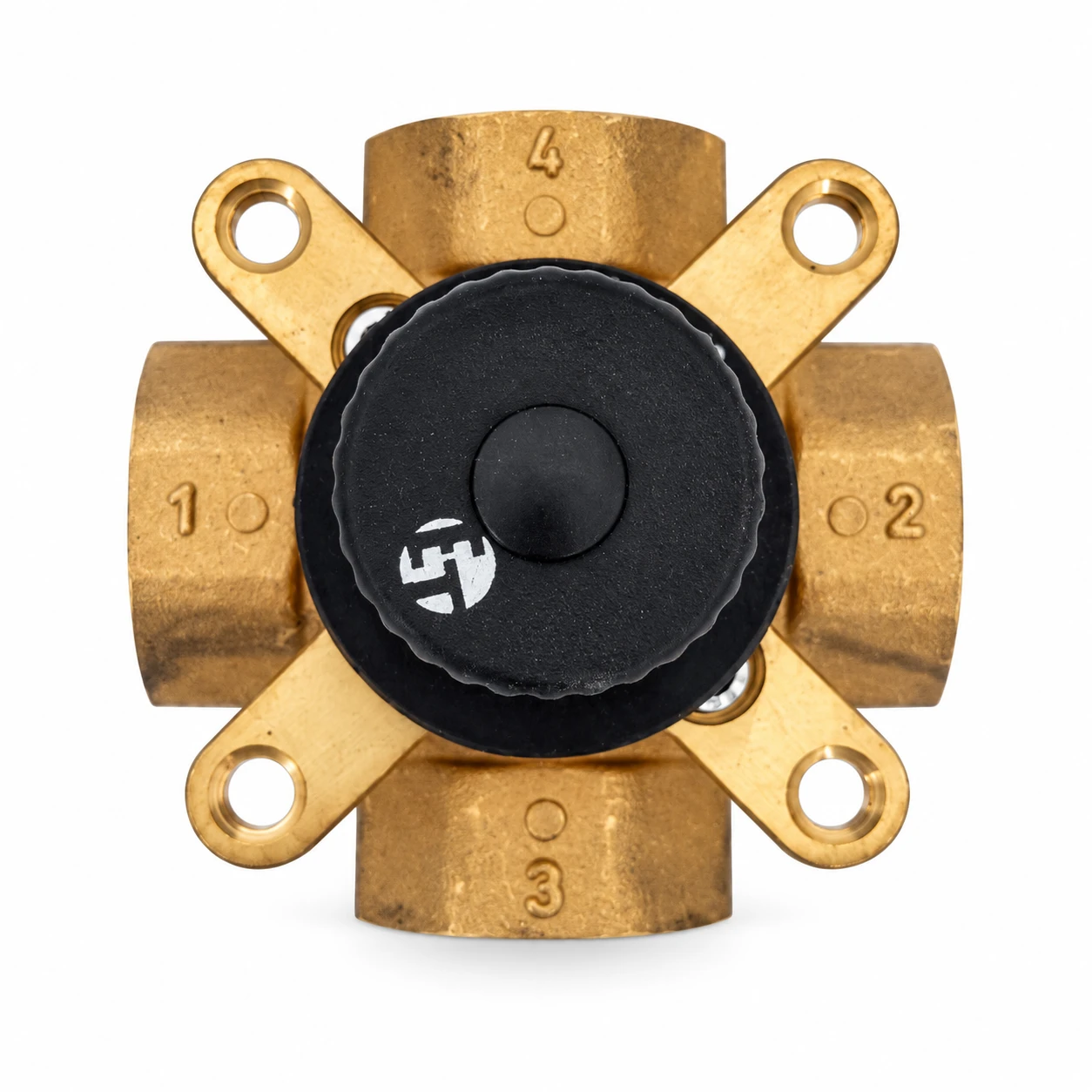

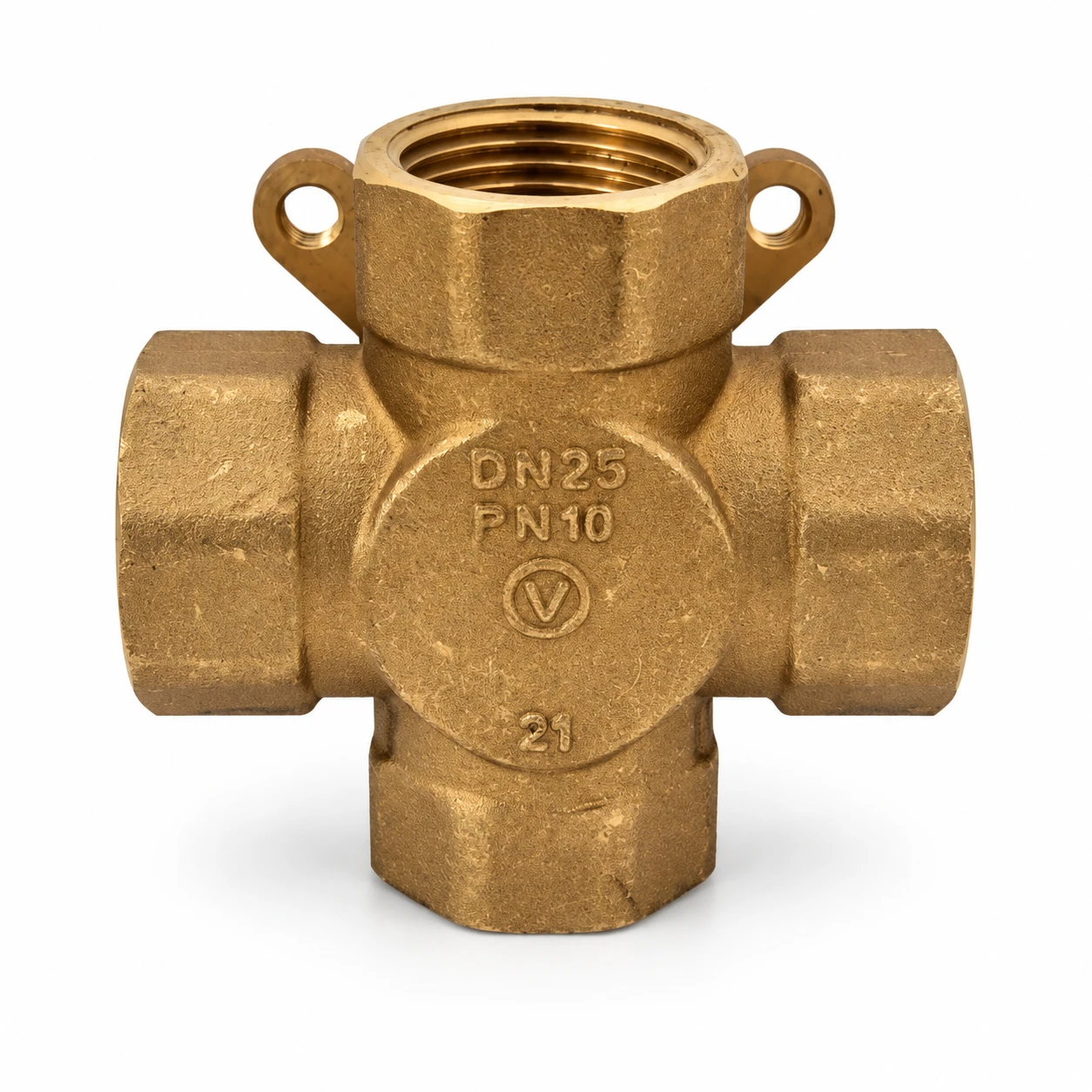

Zawór mieszający 4-drogowy DN25

4-drogowy zawór mieszający DN25 to element armatury przeznaczony do regulacji przepływu i mieszania medium w instalacjach grzewczych. Konstrukcja czterodrogowa oraz proporcjonalna regulacja obrotowa umożliwiają ręczne ustawienie zaworu lub jego automatyzację przy użyciu odpowiednio dopasowanego siłownika elektrycznego.

Zawór posiada przyłącza GW 1" oraz współczynnik przepływu KVS 12 m³/h. Korpus wykonany jest z mosiądzu.

Model może pracować z wodą oraz roztworami glikolu o stężeniu do 50% w zakresie temperatur medium od -10°C do +110°C. Ciśnienie nominalne wynosi PN10, a maksymalne ciśnienie robocze to 1,0 MPa (10 bar).

Zastosowanie

• instalacje grzewcze
• mieszanie i regulacja przepływu medium
• układy wykorzystujące wodę lub roztwór glikolu do 50%
• instalacje wymagające zastosowania zaworu 4-drogowego
• regulacja ręczna lub automatyzacja za pomocą kompatybilnego siłownika elektrycznego
• zastosowanie wewnątrz budynków

Najważniejsze cechy

• zawór mieszający 4-drogowy
• średnica nominalna DN25
• przyłącza GW 1"
• współczynnik przepływu KVS 12 m³/h
• ciśnienie nominalne PN10
• maksymalne ciśnienie robocze 10 bar
• zakres temperatury medium od -10°C do +110°C
• medium: woda, roztwór glikolu do 50%
• korpus wykonany z mosiądzu
• regulacja obrotowa
• typ regulacji proporcjonalny
• możliwość regulacji ręcznej lub opcjonalnym siłownikiem elektrycznym

Dane techniczne

• art. nr / model: 109.04.025.04
• typ: zawór mieszający
• wersja: 4-drogowy
• średnica nominalna: DN25
• typ i wielkość przyłącza: GW 1"
• KVS: 12 m³/h
• ciśnienie nominalne: PN10
• maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• zakres temperatury medium: od -10°C do +110°C
• medium: woda, roztwór glikolu do 50%
• korpus: mosiądz
• regulacja: obrót
• typ regulacji: proporcjonalna
• metoda regulacji: ręcznie lub opcjonalny siłownik elektryczny
• miejsce zastosowania: wewnątrz budynku
