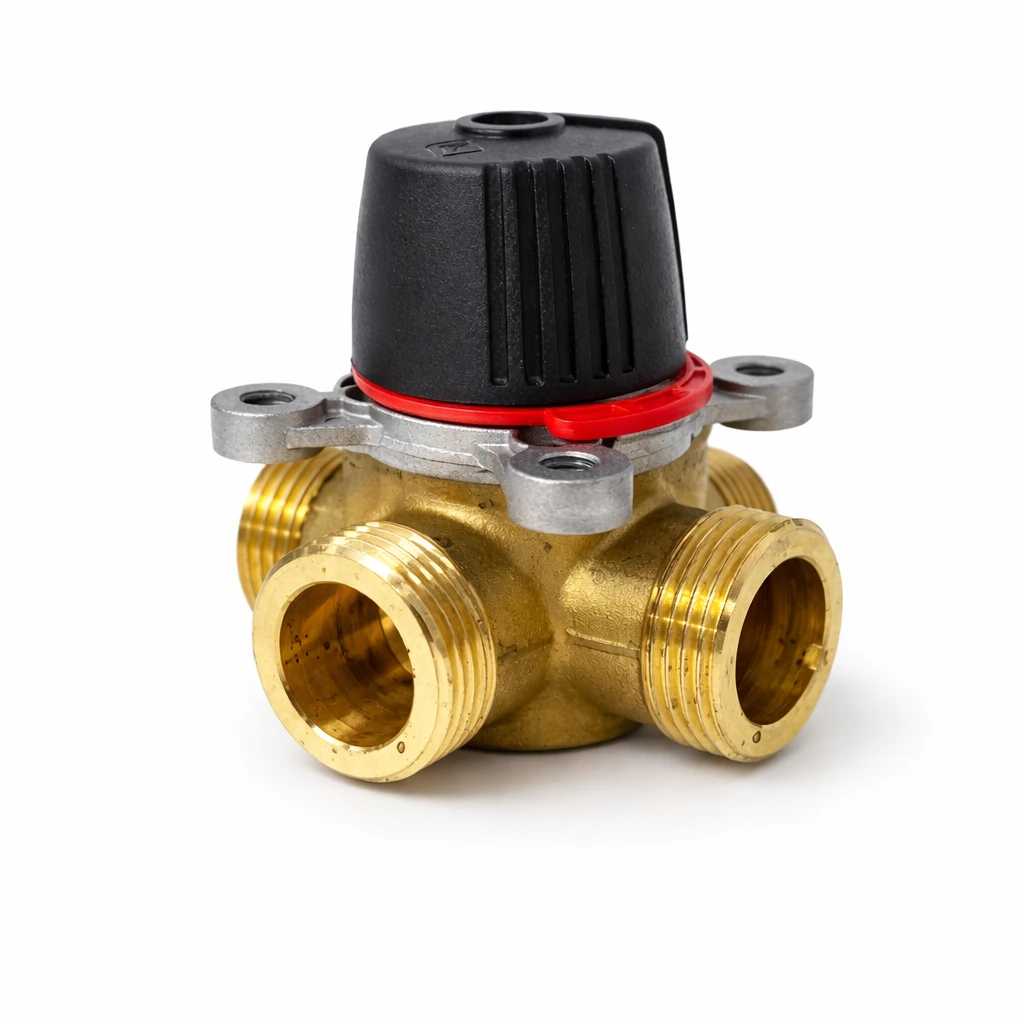

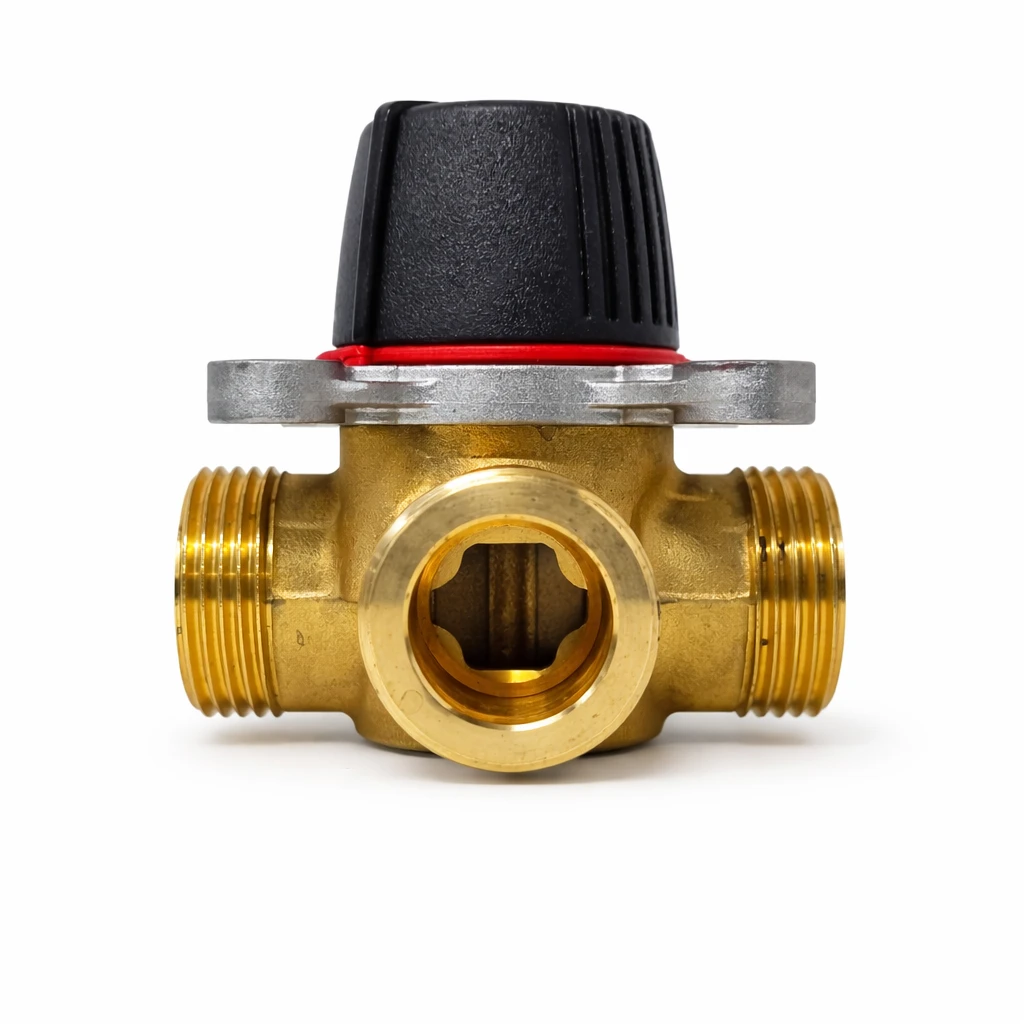

Zawór mieszający 4-drogowy 28 mm LK 841 ThermoMix jest elementem instalacji grzewczych przeznaczonym do regulacji temperatury czynnika grzewczego poprzez mieszanie strumieni wody o różnych temperaturach. Konstrukcja czterodrogowa umożliwia jednoczesną kontrolę temperatury zasilania instalacji oraz temperatury powrotu do źródła ciepła.
Dzięki temu zawór pomaga stabilizować pracę instalacji oraz chronić źródło ciepła przed zbyt niską temperaturą powrotu. Jest to szczególnie istotne w instalacjach centralnego ogrzewania oraz w systemach z kotłami na paliwo stałe lub buforami ciepła.
Zawór wyposażony jest w przyłącza 28 mm, które umożliwiają montaż w instalacjach rurowych o tej średnicy. Korpus z mosiądzu zapewnia wysoką odporność na korozję oraz trwałość w instalacjach wodnych.
Regulacja odbywa się poprzez obrót mechanizmu mieszającego, a zawór może pracować w trybie ręcznym lub współpracować z opcjonalnym siłownikiem elektrycznym, który umożliwia automatyczne sterowanie instalacją grzewczą.
Zastosowanie
Zawór mieszający stosowany jest w instalacjach grzewczych do regulacji temperatury czynnika oraz stabilizacji pracy instalacji.
Produkt znajduje zastosowanie w:
-
instalacjach centralnego ogrzewania (CO)
-
układach mieszających w kotłowniach
-
instalacjach ogrzewania podłogowego
-
systemach regulacji temperatury zasilania instalacji grzewczej
-
układach ochrony kotła przed zbyt niską temperaturą powrotu
- Nie przeznaczone do c.w.u.
Najważniejsze cechy
-
zawór mieszający 4-drogowy 28 mm przeznaczony do instalacji grzewczych
-
przepustowość KVS 6,3 m³/h zapewniająca stabilną regulację przepływu
-

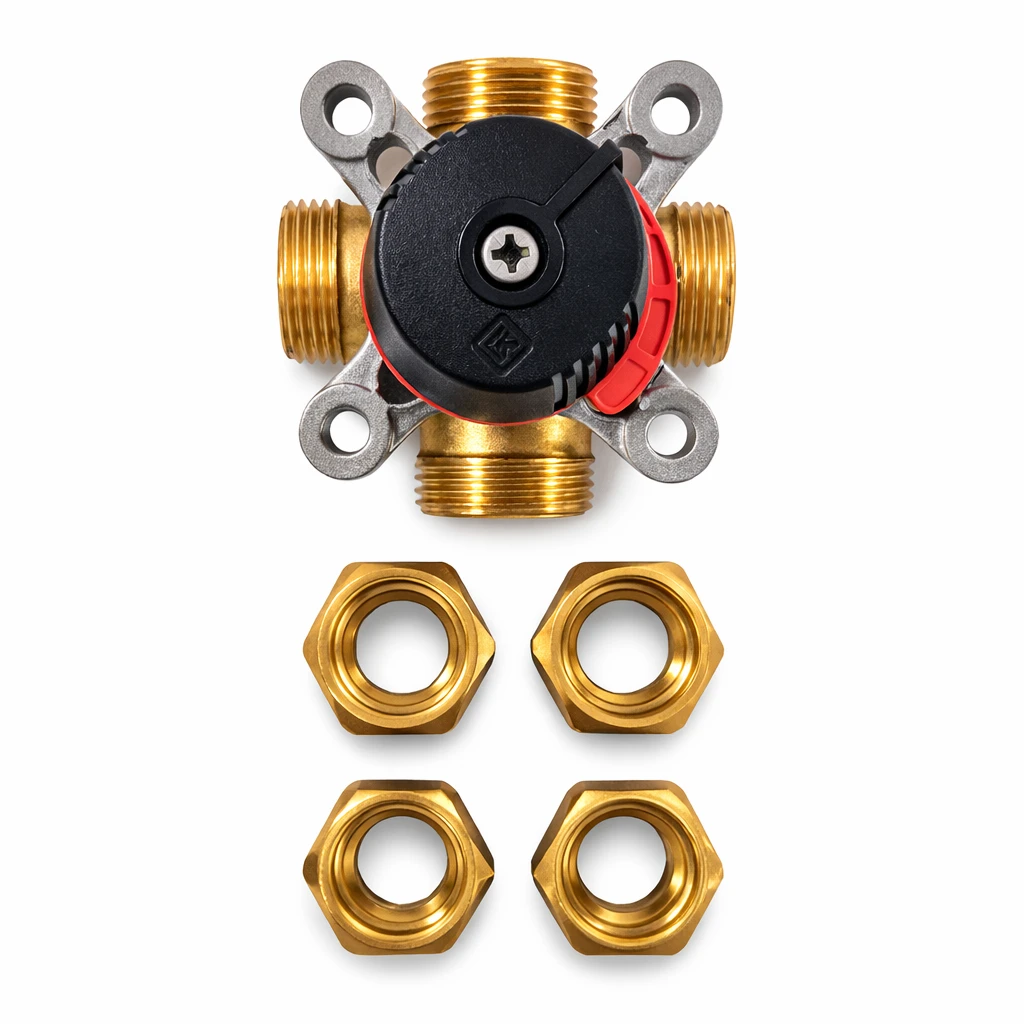

przyłącza 28 mm umożliwiające montaż w instalacjach rurowych
-
korpus z mosiądzu odporny na korozję i temperaturę
-
proporcjonalna regulacja przepływu umożliwiająca precyzyjne ustawienie temperatury
-
możliwość sterowania ręcznego lub siłownikiem elektrycznym
-
ogranicznik zakresu regulacji ułatwiający ustawienie pozycji zaworu
Dane techniczne:
-
Typ: zawór mieszający
-
Wersja: 4-drogowy
-
Typ i wielkość przyłącza: GZ 28 mm
-
KVS (m³/h): 6,3
-
Ciśnienie nominalne (PN): 10
-

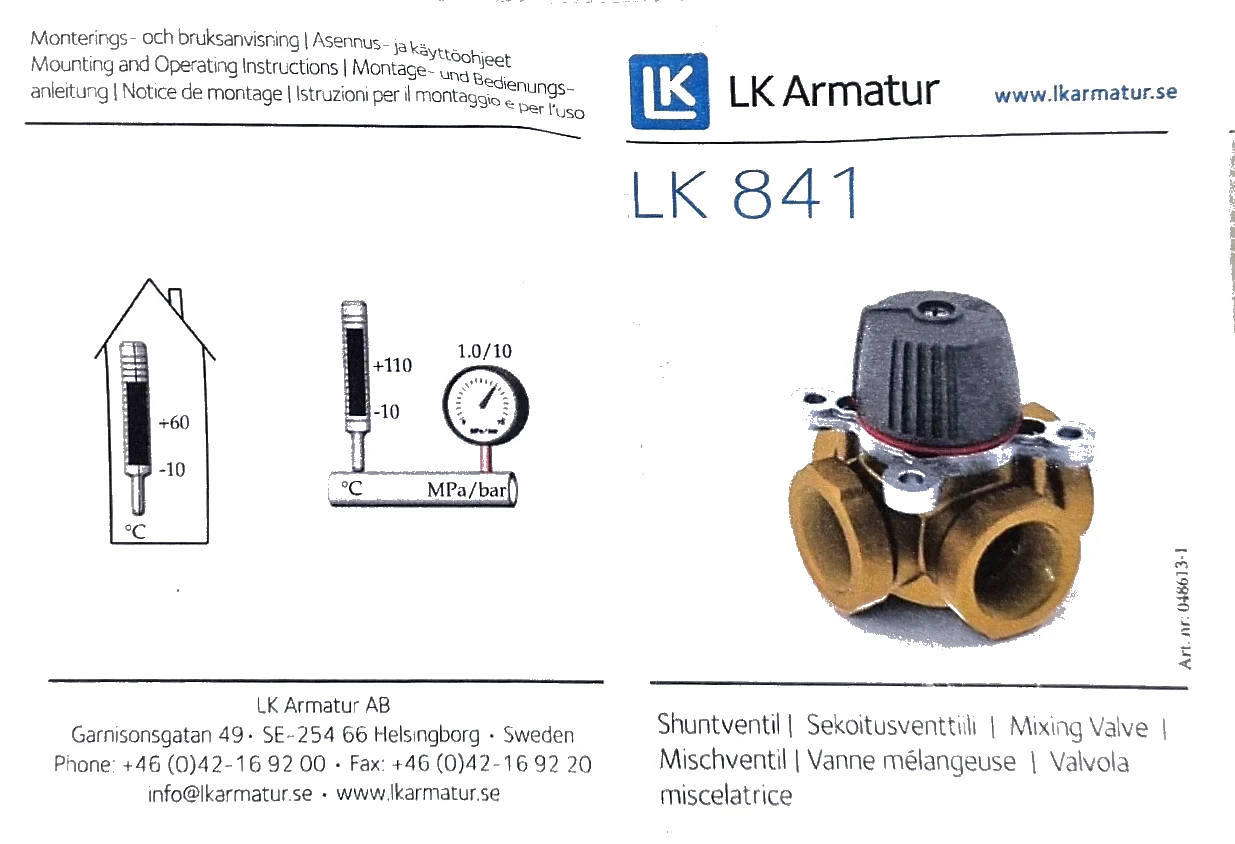

Zakres temp. medium dla pracy: od -10°C do +110°C
-
Medium: woda
-
Maksymalna ciśnienie robocze (MPa/bar): 1.0 / 10
-
Aplikacja: wewnątrz budynku
-
Dopuszczalna temp. otoczenia pracy: od -10°C do +60°C
-

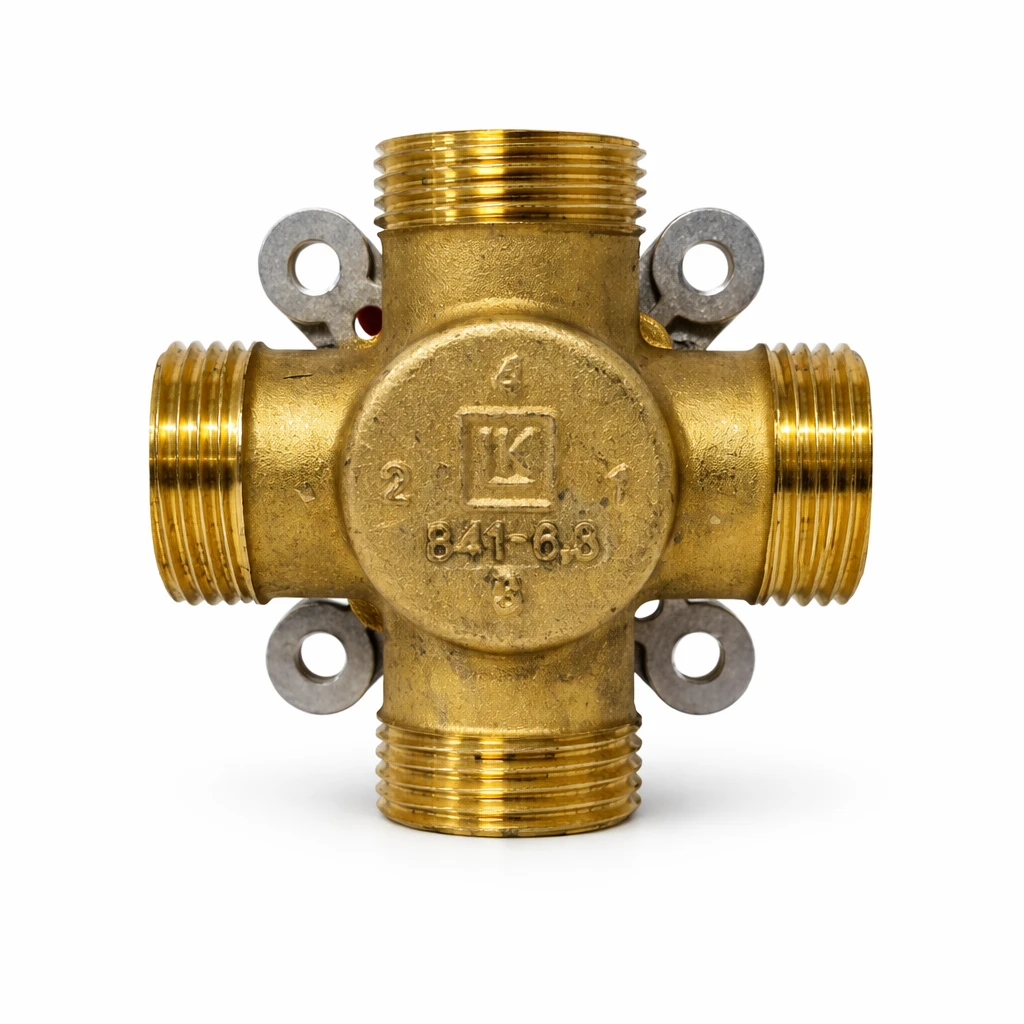

Korpus: mosiądz
-
Regulacja: obrót
-
Typ regulacji: proporcjonalna
-
Metoda regulacji: ręcznie lub opcjonalny siłownik elektryczny
-

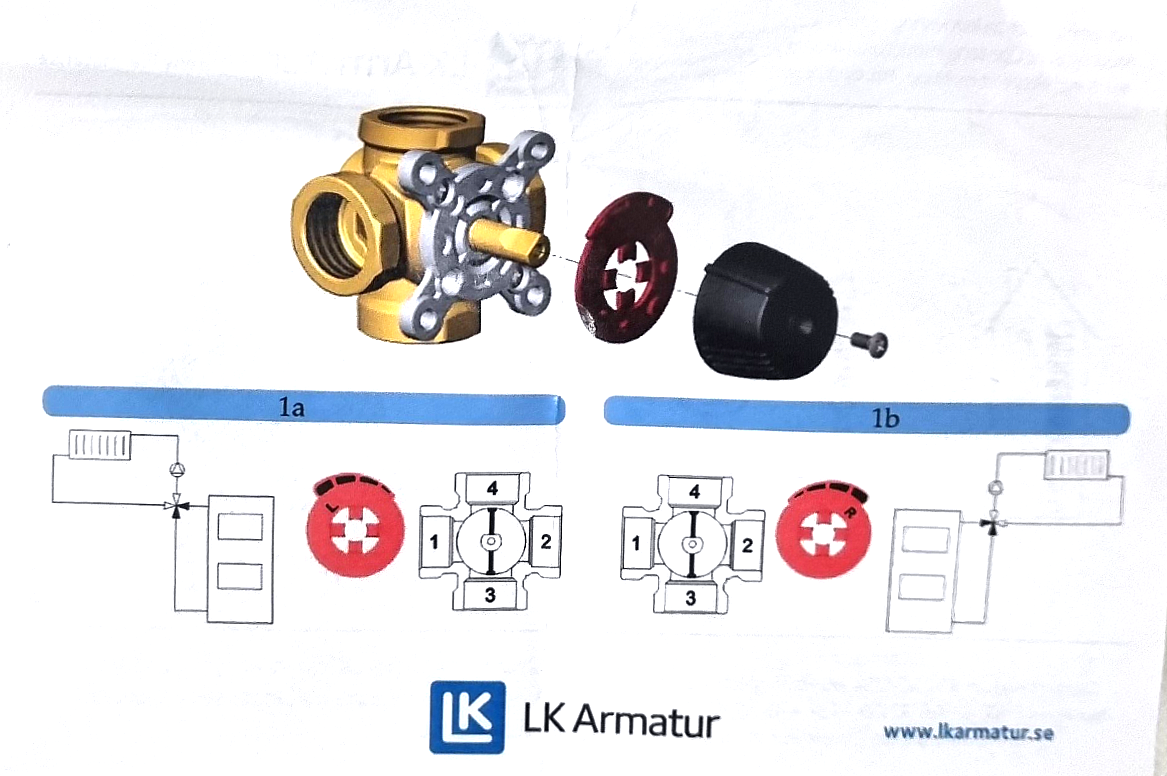

Ogranicznik zakresu: tak (czerwony pierścień)
