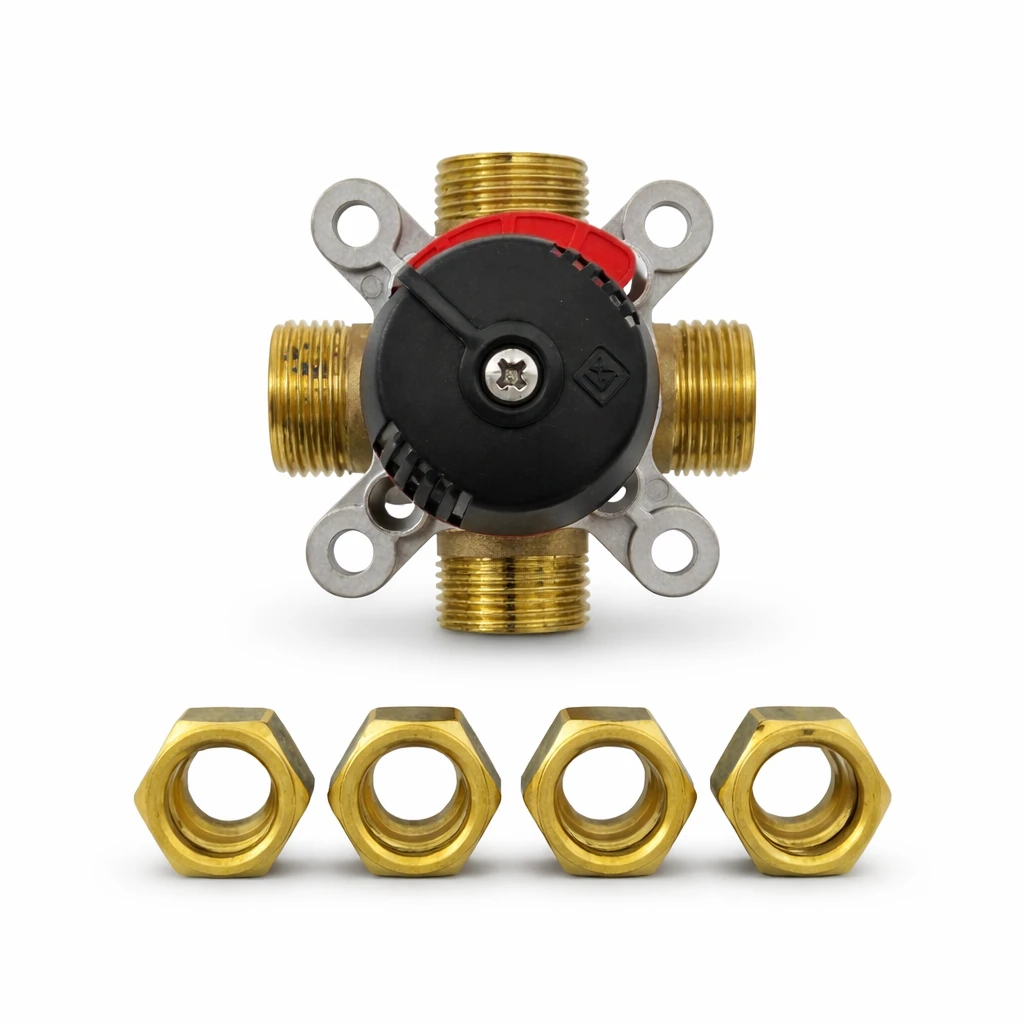

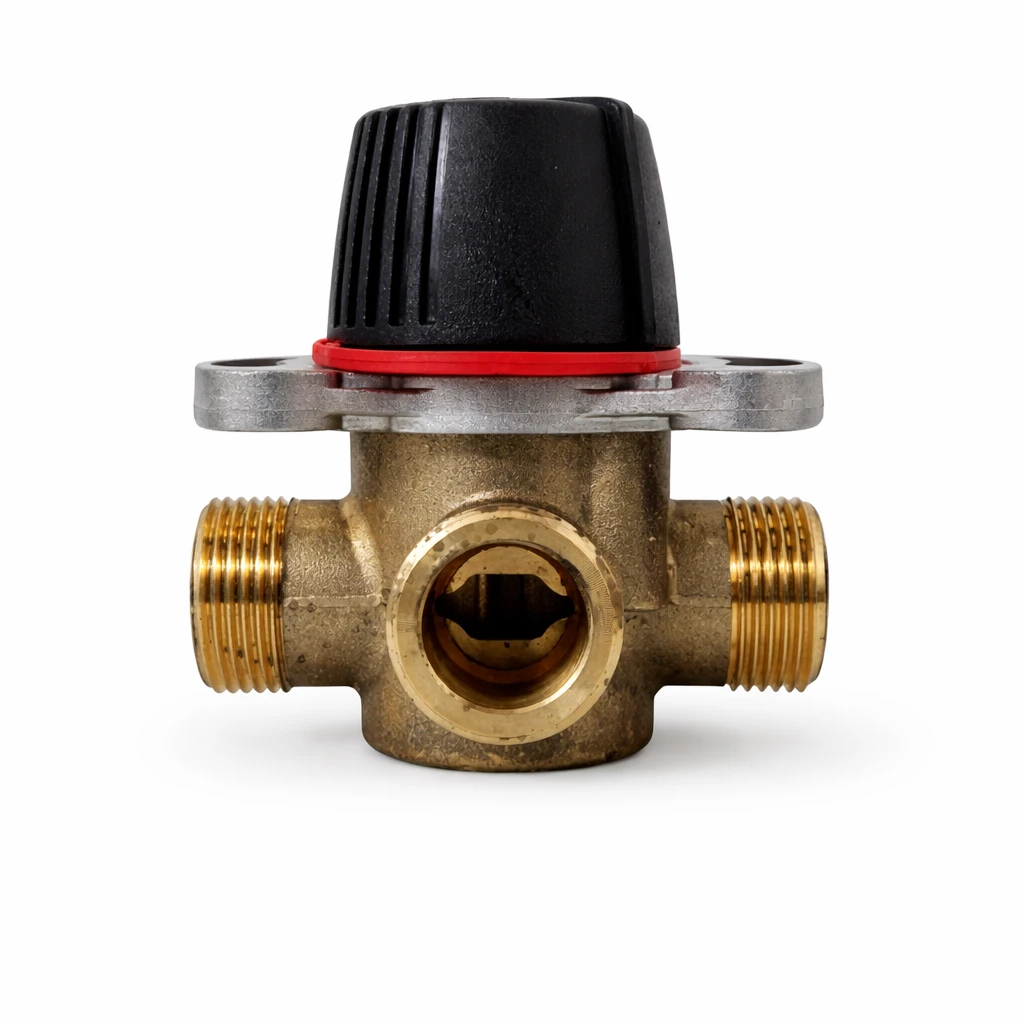

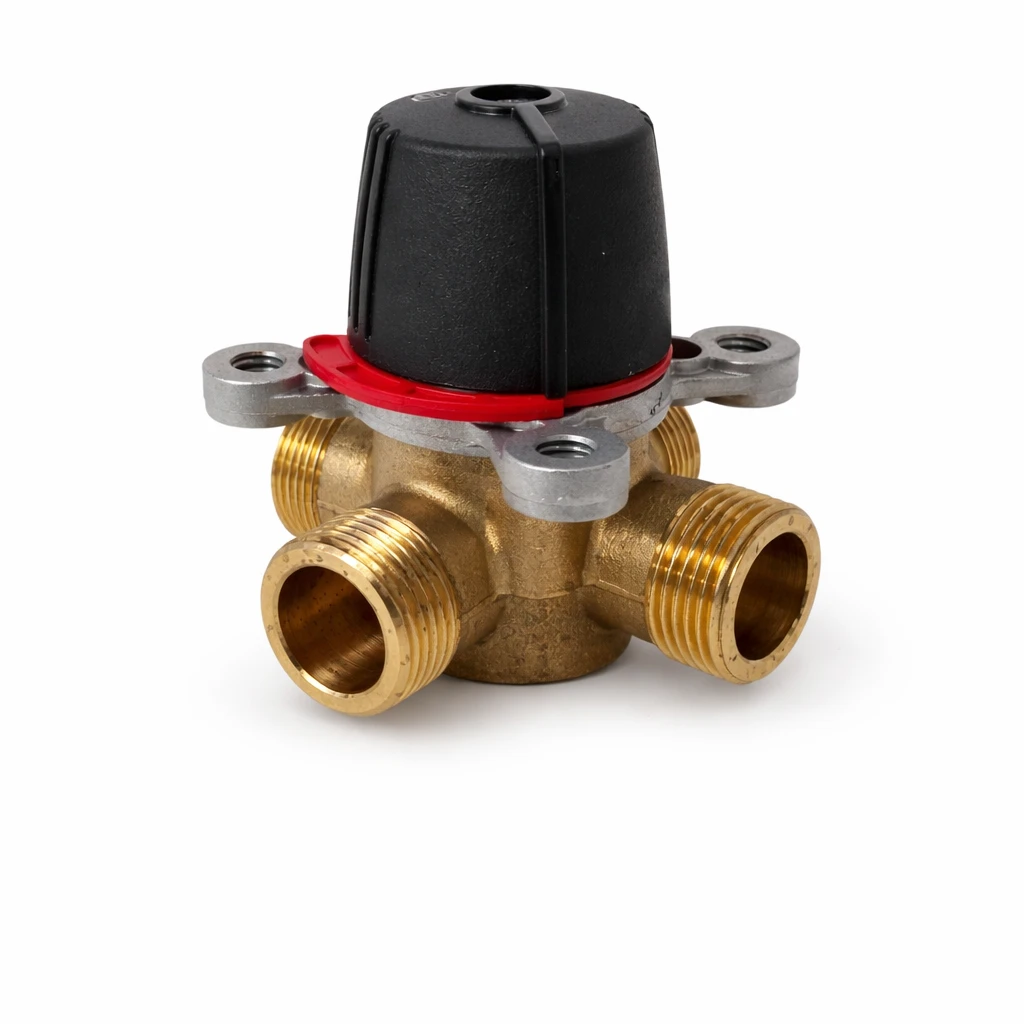

Zawór mieszający 4-drogowy DN20 LK 841 ThermoMix jest elementem instalacji grzewczych przeznaczonym do regulacji temperatury czynnika grzewczego poprzez mieszanie strumieni wody o różnych temperaturach. Konstrukcja czterodrogowa umożliwia jednoczesną kontrolę temperatury zasilania instalacji oraz temperatury powrotu do źródła ciepła, co pozwala na poprawę stabilności pracy systemu grzewczego.

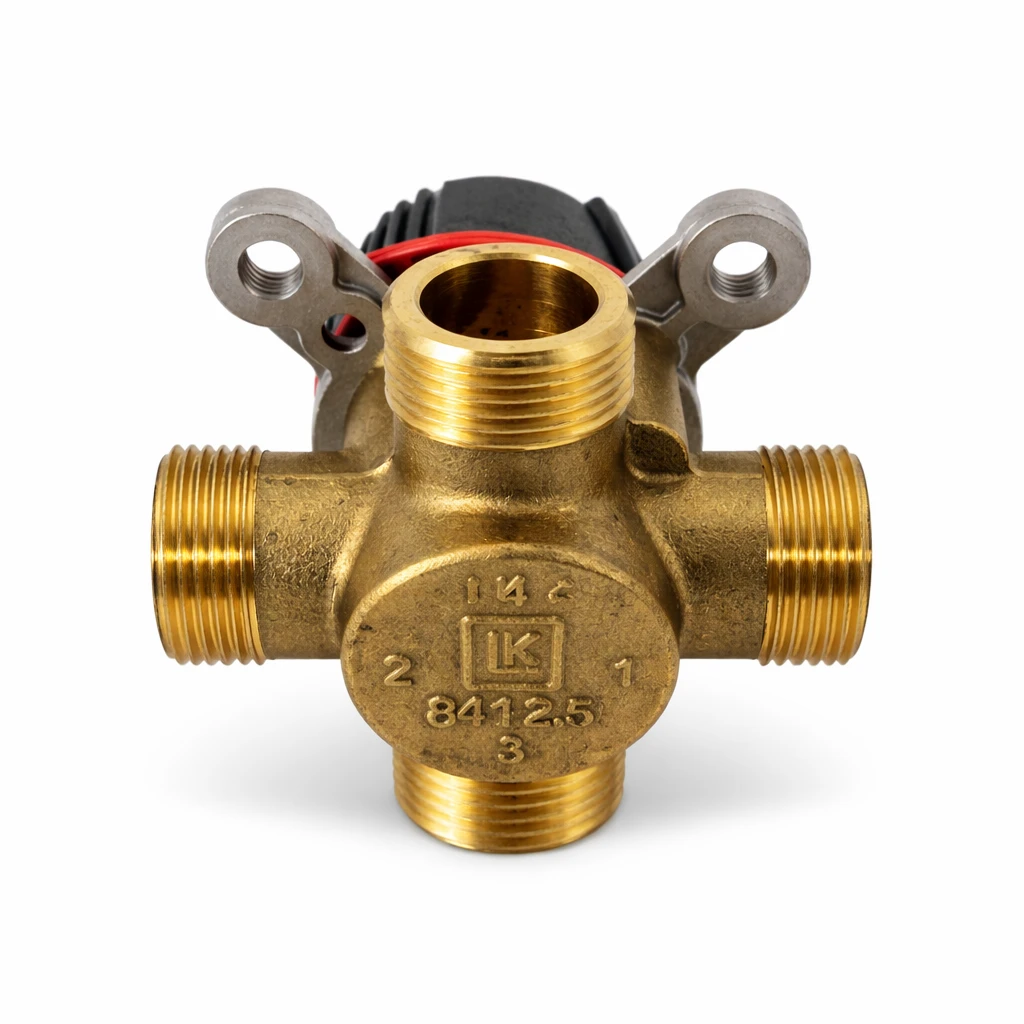

Zawór wyposażony jest w przyłącza 22 mm, które umożliwiają montaż w instalacjach hydraulicznych wykorzystujących rury o średnicy 22 mm. Korpus z mosiądzu zapewnia dobrą odporność na korozję oraz trwałość w instalacjach wodnych.
Dzięki współczynnikowi przepływu KVS 2,5 m³/h zawór sprawdza się w instalacjach o mniejszym zapotrzebowaniu na przepływ medium, takich jak instalacje domowe lub mniejsze układy regulacyjne. Regulacja odbywa się poprzez obrót mechanizmu mieszającego, a zawór może pracować w trybie ręcznym lub współpracować z opcjonalnym siłownikiem elektrycznym, umożliwiając automatyczne sterowanie instalacją grzewczą.
Zastosowanie
Zawór mieszający stosowany jest w instalacjach grzewczych do regulacji temperatury czynnika oraz stabilizacji pracy instalacji.
Produkt znajduje zastosowanie w:
-
instalacjach centralnego ogrzewania (CO)
-
układach mieszających w kotłowniach
-
instalacjach ogrzewania podłogowego
-
systemach regulacji temperatury zasilania instalacji grzewczej
-
układach ochrony kotła przed zbyt niską temperaturą powrotu
- Nie przeznaczone do c.w.u.
Najważniejsze cechy
-
zawór mieszający 4-drogowy DN20 przeznaczony do instalacji grzewczych
-
przepustowość KVS 2,5 m³/h umożliwiająca stabilną regulację przepływu
-
przyłącza 22 mm umożliwiające montaż w instalacjach rurowych
-
korpus z mosiądzu odporny na korozję i temperaturę
-
proporcjonalna regulacja przepływu pozwalająca na precyzyjne ustawienie temperatury
-
możliwość sterowania ręcznego lub siłownikiem elektrycznym
-

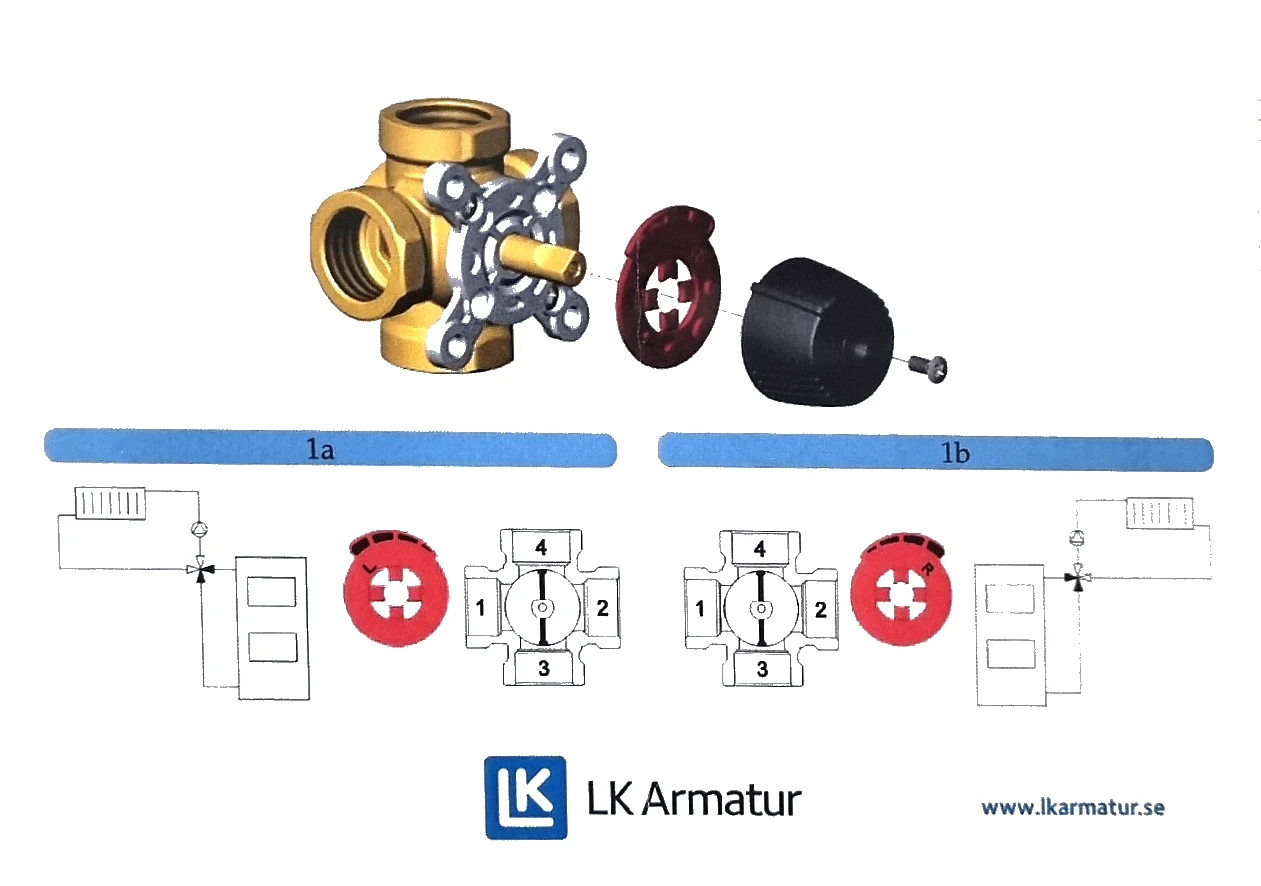

ogranicznik zakresu regulacji ułatwiający ustawienie pozycji zaworu
Dane techniczne:
-
Typ: zawór mieszający
-
Wersja: 4-drogowy
-
Średnica nominalna: DN20
-
Typ i wielkość przyłącza: GZ 22 mm
-
KVS (m³/h): 2,5
-
Ciśnienie nominalne (PN): 10
-
Zakres temp. medium dla pracy: od -10°C do +110°C
-
Medium: woda
-
Maksymalna ciśnienie robocze (MPa/bar): 1.0 / 10
-
Aplikacja: wewnątrz budynku
-
Dopuszczalna temp. otoczenia pracy: od +5°C do +60°C
-
Korpus: mosiądz
-
Regulacja: obrót
-
Typ regulacji: proporcjonalna
-
Metoda regulacji: ręcznie lub opcjonalny siłownik elektryczny
-
Ogranicznik zakresu: tak (czerwony pierścień)
