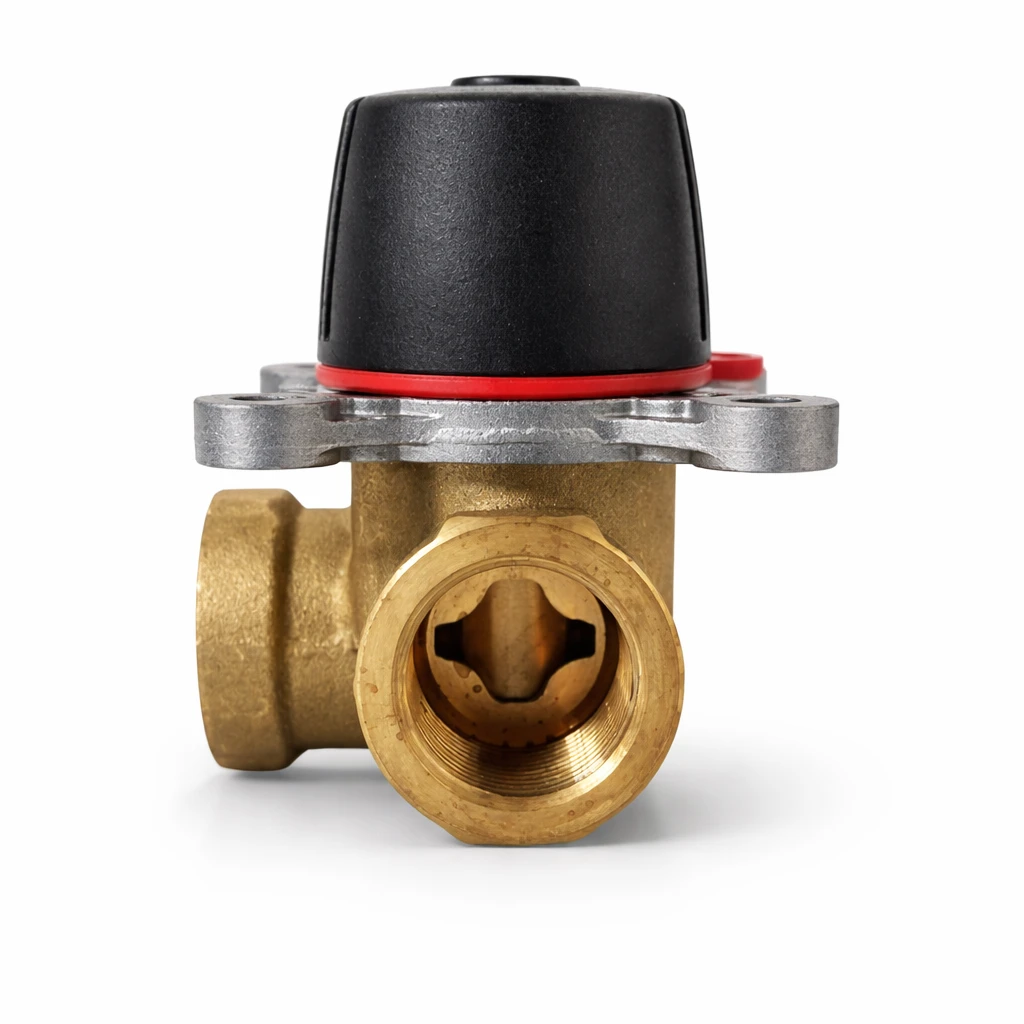

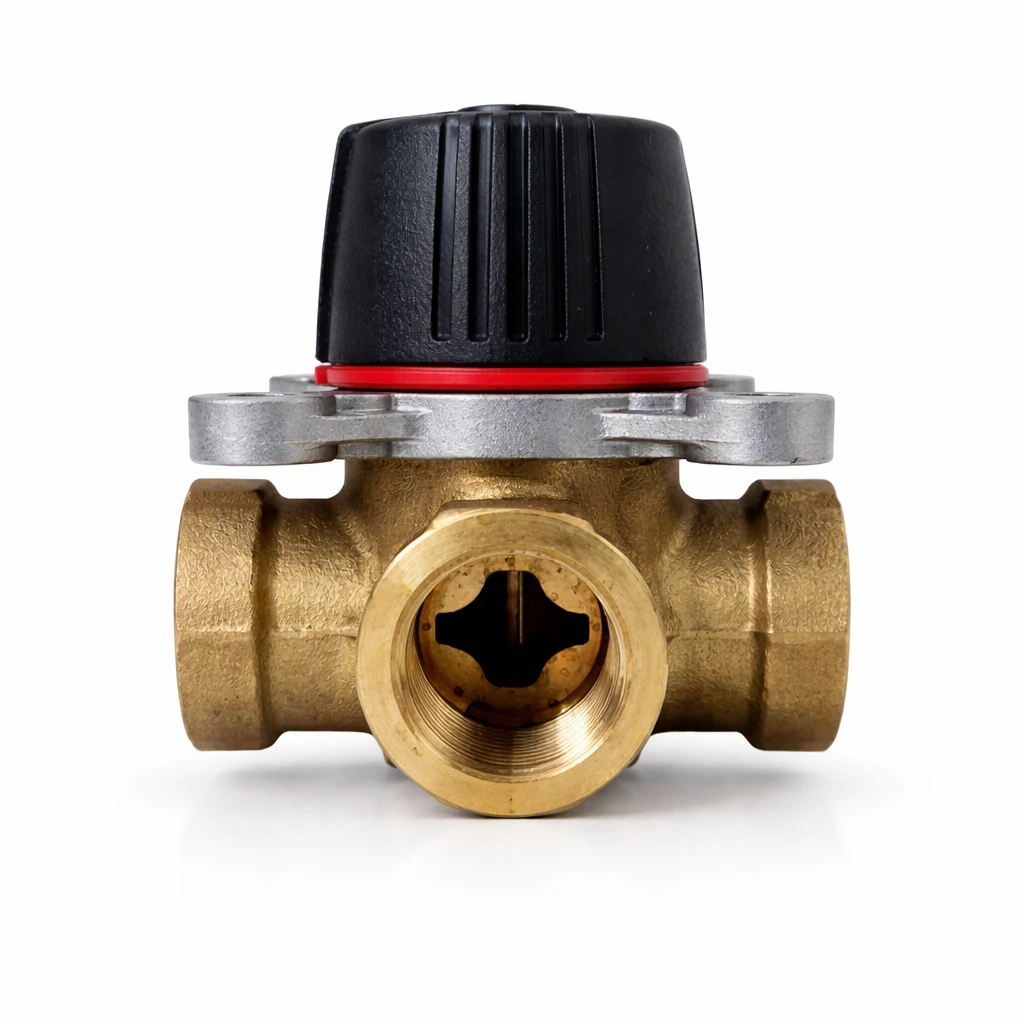

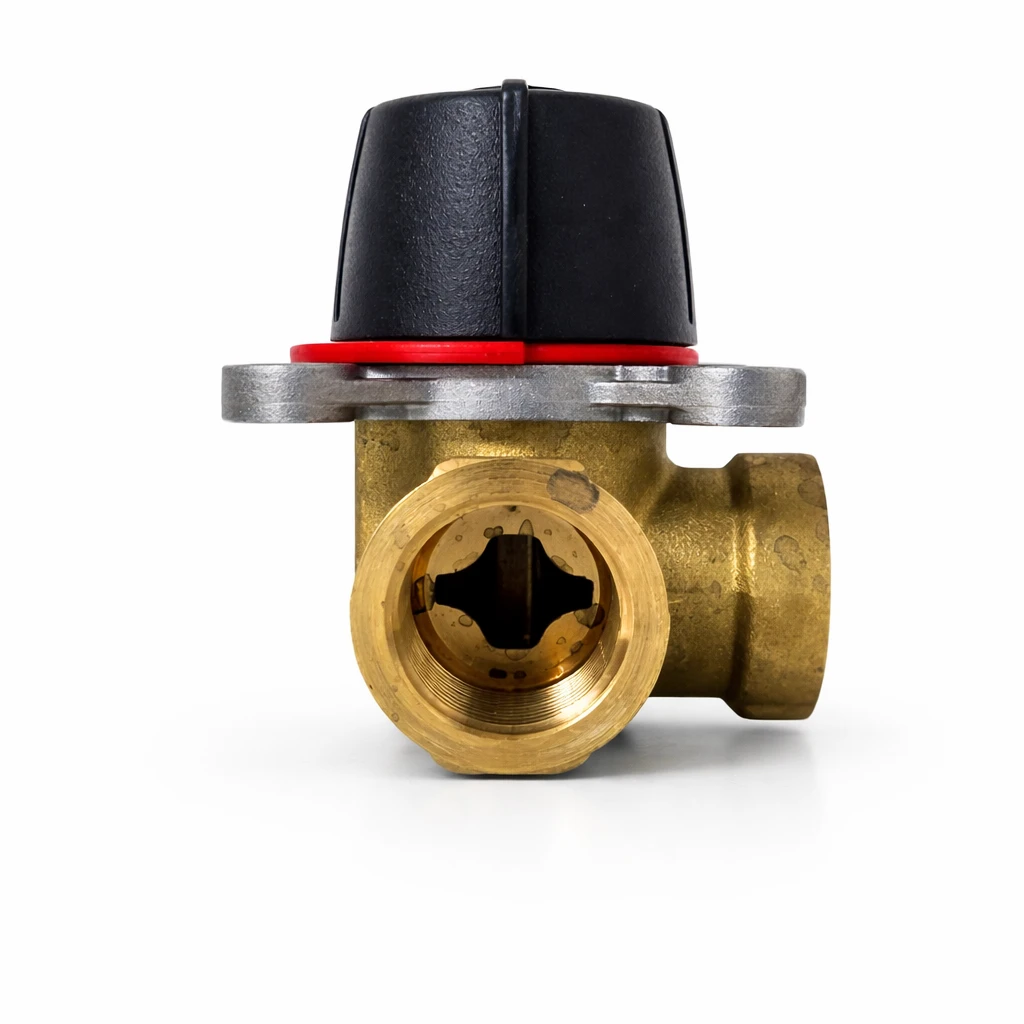

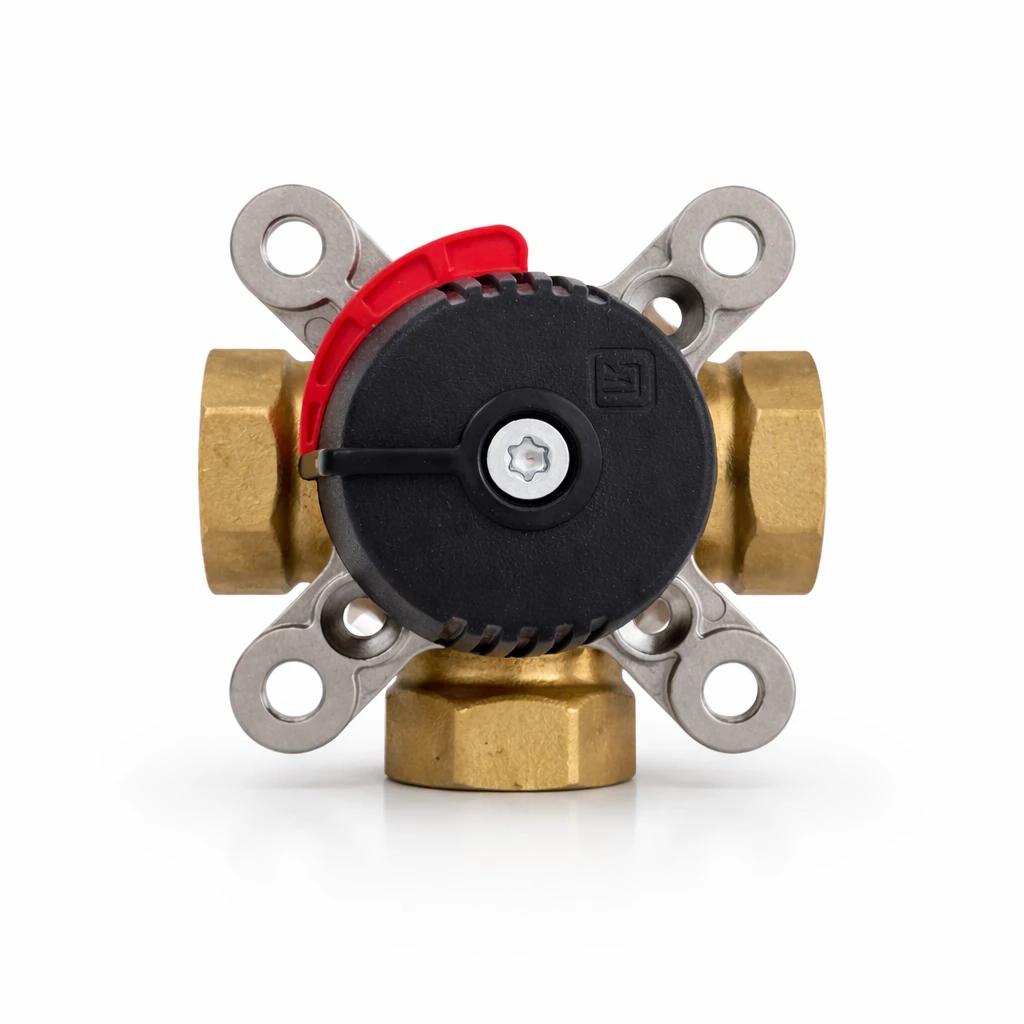

Zawór mieszający 3-drogowy DN20 LK 840 ThermoMix jest elementem instalacji grzewczych przeznaczonym do regulacji temperatury czynnika grzewczego poprzez mieszanie strumieni wody o różnych temperaturach. Dzięki zastosowaniu zaworu możliwe jest utrzymanie stabilnych parametrów pracy instalacji oraz odpowiedniej temperatury zasilania systemu grzewczego.
Zawór wyposażony jest w przyłącza GW 3/4", które umożliwiają montaż w instalacjach hydraulicznych stosowanych w kotłowniach oraz instalacjach centralnego ogrzewania. Korpus z mosiądzu zapewnia dobrą odporność na korozję oraz trwałość w instalacjach wodnych.
Dzięki współczynnikowi przepływu KVS 4 m³/h zawór sprawdza się w instalacjach o mniejszym zapotrzebowaniu na przepływ medium, takich jak instalacje domowe lub mniejsze układy grzewcze. Regulacja odbywa się poprzez obrót mechanizmu mieszającego, a zawór może pracować w trybie ręcznym lub współpracować z opcjonalnym siłownikiem elektrycznym, który umożliwia automatyczne sterowanie instalacją grzewczą.
Zastosowanie
Zawór mieszający stosowany jest w instalacjach grzewczych do regulacji temperatury czynnika oraz stabilizacji pracy instalacji.
Produkt znajduje zastosowanie w:
-
instalacjach centralnego ogrzewania (CO)
-
układach mieszających w kotłowniach
-
instalacjach ogrzewania podłogowego
-
systemach regulacji temperatury zasilania instalacji grzewczej
-
instalacjach wymagających stabilnej kontroli temperatury medium
- Nie przeznaczone do c.w.u.
Najważniejsze cechy
-
zawór mieszający 3-drogowy DN20 przeznaczony do instalacji grzewczych
-
przepustowość KVS 4 m³/h zapewniająca stabilny przepływ medium
-
przyłącza GW 3/4" umożliwiające montaż w instalacjach hydraulicznych
-
korpus z mosiądzu odporny na korozję i temperaturę
-
proporcjonalna regulacja przepływu umożliwiająca precyzyjne ustawienie temperatury
-
możliwość sterowania ręcznego lub siłownikiem elektrycznym
-
ogranicznik zakresu regulacji ułatwiający ustawienie pozycji zaworu
Dane techniczne:
-
Typ: zawór mieszający
-
Wersja: 3-drogowy
-
Średnica nominalna: DN20
-
Typ i wielkość przyłącza: GW 3/4"
-
KVS (m³/h): 4
-
Ciśnienie nominalne (PN): 10
-
Zakres temp. medium dla pracy: od +5°C do +110°C
-
Medium: woda
-
Maksymalna ciśnienie robocze (MPa/bar): 1.0 / 10
-
Aplikacja: wewnątrz budynku
-
Dopuszczalna temp. otoczenia pracy: od +5°C do +60°C
-
Korpus: mosiądz
-
Regulacja: obrót
-
Typ regulacji: proporcjonalna
-
Metoda regulacji: ręcznie lub opcjonalny siłownik elektryczny
-
Ogranicznik zakresu: tak (czerwony pierścień)
