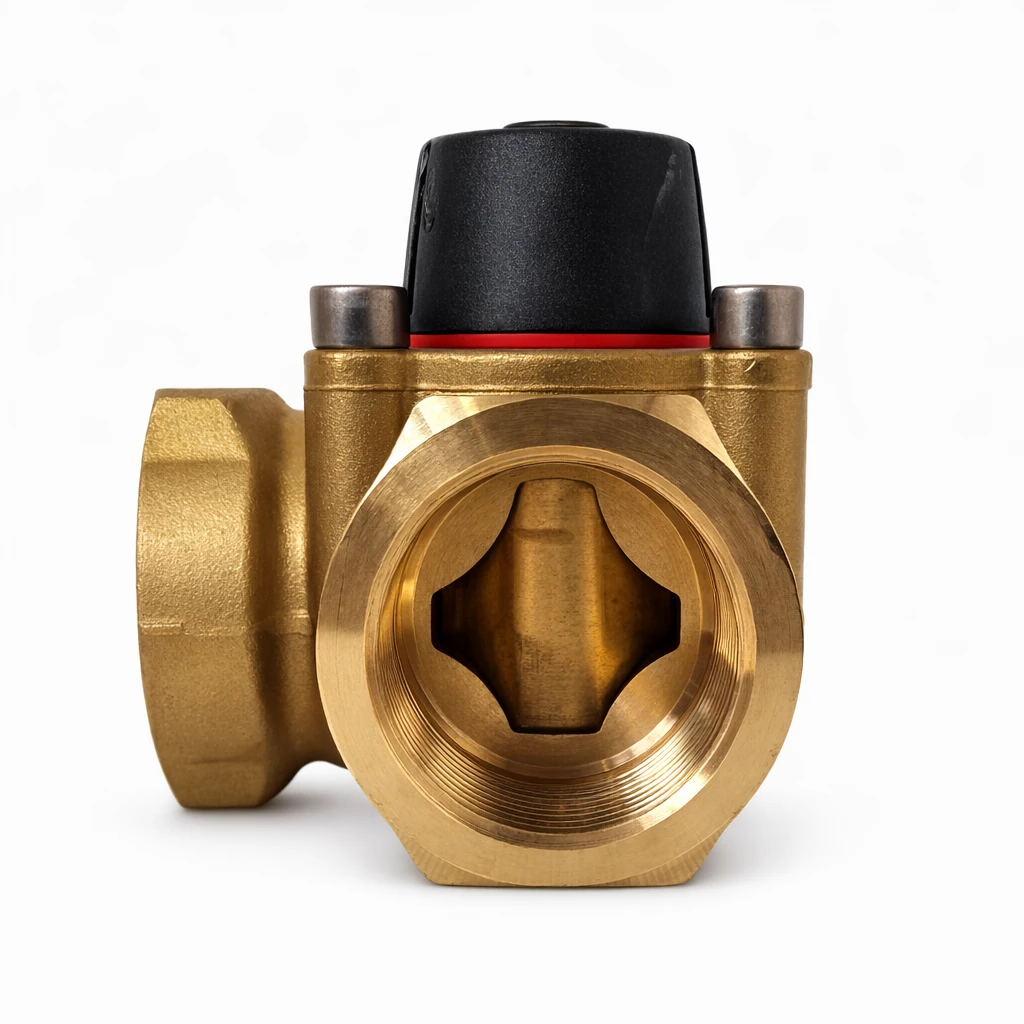

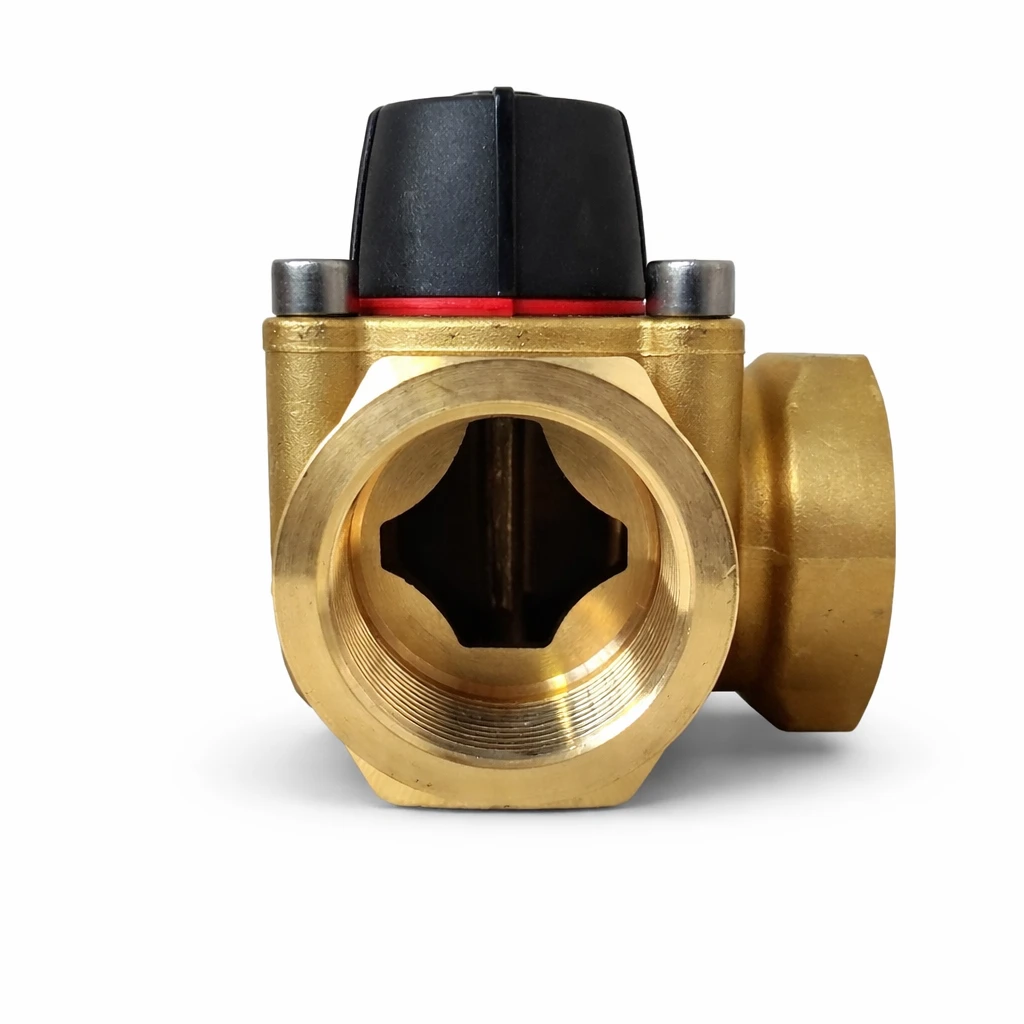

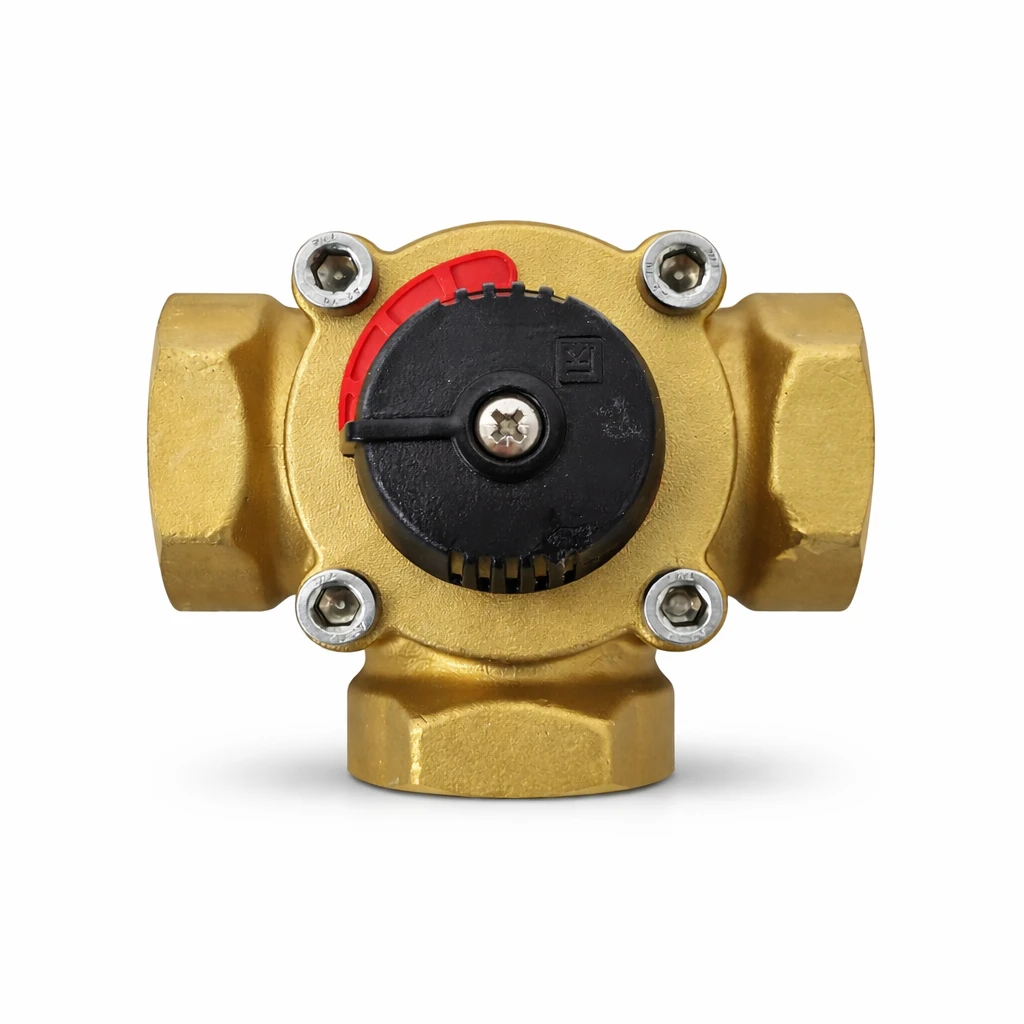

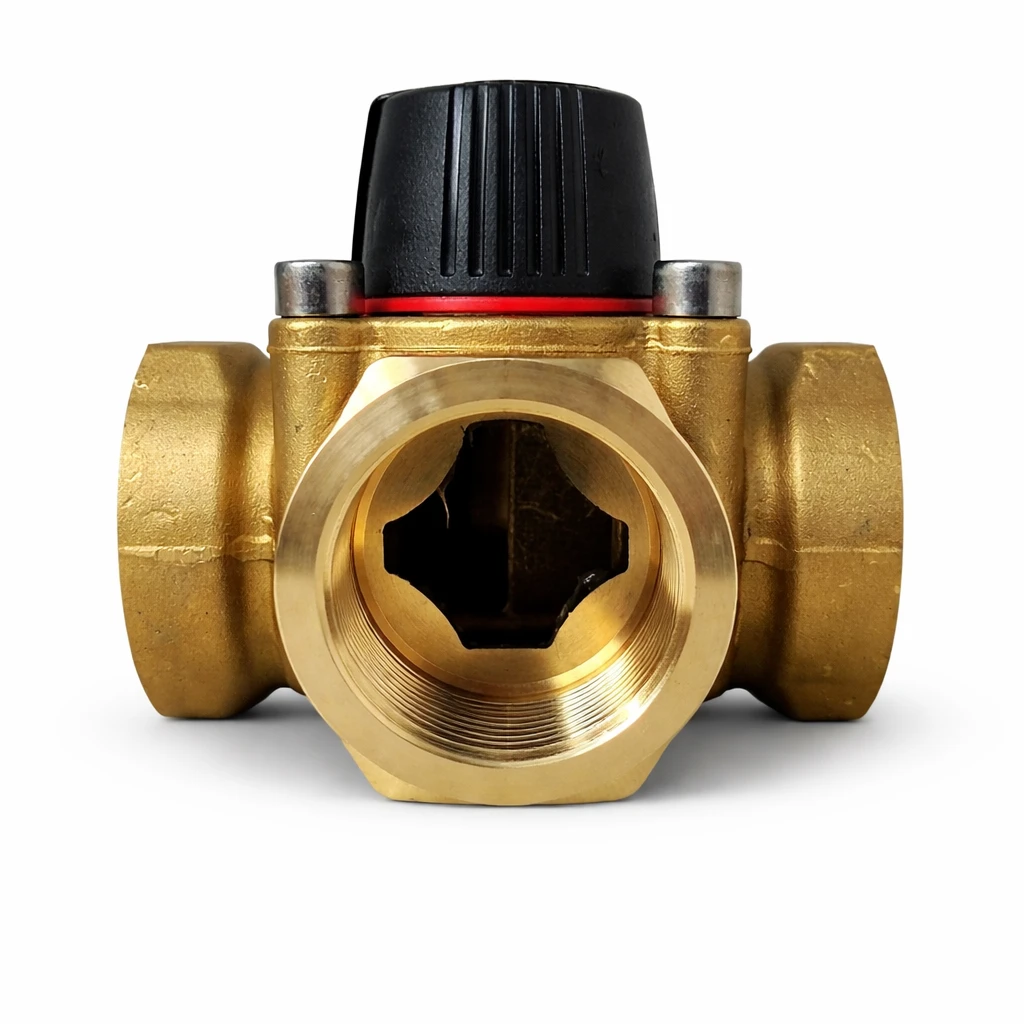

Zawór mieszający 3-drogowy DN40 LK 840 ThermoMix to element instalacji grzewczych przeznaczony do regulacji temperatury czynnika grzewczego poprzez mieszanie strumieni wody o różnych temperaturach. Dzięki zastosowaniu zaworu możliwe jest utrzymanie stabilnych parametrów pracy instalacji oraz odpowiedniej temperatury zasilania systemu grzewczego.
Zawór wyposażony jest w przyłącza GW 1 1/2", co umożliwia montaż w instalacjach o większej średnicy stosowanych w kotłowniach oraz instalacjach grzewczych budynków. Korpus wykonany z żeliwa EN-GJL-200 zapewnia wysoką odporność na temperaturę oraz ciśnienie robocze, co przekłada się na trwałość i niezawodność pracy.
Dzięki współczynnikowi przepływu KVS 24 m³/h zawór zapewnia odpowiednią wydajność w instalacjach grzewczych o większym zapotrzebowaniu na przepływ medium. Regulacja odbywa się poprzez obrót mechanizmu mieszającego, a zawór może być obsługiwany ręcznie lub współpracować z opcjonalnym siłownikiem elektrycznym umożliwiającym automatyczne sterowanie instalacją.
Zastosowanie
Zawór mieszający stosowany jest w instalacjach grzewczych do regulacji temperatury czynnika grzewczego oraz stabilizacji pracy instalacji.
Produkt znajduje zastosowanie w:
-
instalacjach centralnego ogrzewania (CO)
-
układach mieszających w kotłowniach
-
instalacjach ogrzewania podłogowego
-
systemach regulacji temperatury zasilania instalacji grzewczej
-
instalacjach wymagających stabilnej kontroli temperatury medium
- Nie przeznaczone do c.w.u.
Najważniejsze cechy
-
zawór mieszający 3-drogowy DN40 przeznaczony do instalacji grzewczych
-
przepustowość KVS 24 m³/h zapewniająca stabilny przepływ medium
-
przyłącza GW 1 1/2" umożliwiające montaż w instalacjach o większej średnicy
-
korpus z żeliwa EN-GJL-200 odporny na temperaturę i ciśnienie robocze
-
proporcjonalna regulacja przepływu umożliwiająca precyzyjne ustawienie temperatury
-
możliwość sterowania ręcznego lub siłownikiem elektrycznym
-
ogranicznik zakresu regulacji ułatwiający ustawienie pozycji zaworu
Dane techniczne:
-
Typ: zawór mieszający
-
Wersja: 3-drogowy
-
Średnica nominalna: DN40
-
Typ i wielkość przyłącza: GW 1 1/2"
-
KVS (m³/h): 24
-
Ciśnienie nominalne (PN): 10
-
Zakres temp. medium dla pracy: od +5°C do +110°C
-
Medium: woda
-
Maksymalna ciśnienie robocze (MPa/bar): 1.0 / 10
-
Aplikacja: wewnątrz budynku
-
Dopuszczalna temp. otoczenia pracy: od +5°C do +60°C
-
Korpus: EN-GJL-200 (żeliwo szare)
-
Regulacja: obrót
-
Typ regulacji: proporcjonalna
-
Metoda regulacji: ręcznie lub opcjonalny siłownik elektryczny
-
Ogranicznik zakresu: tak (czerwony pierścień)
