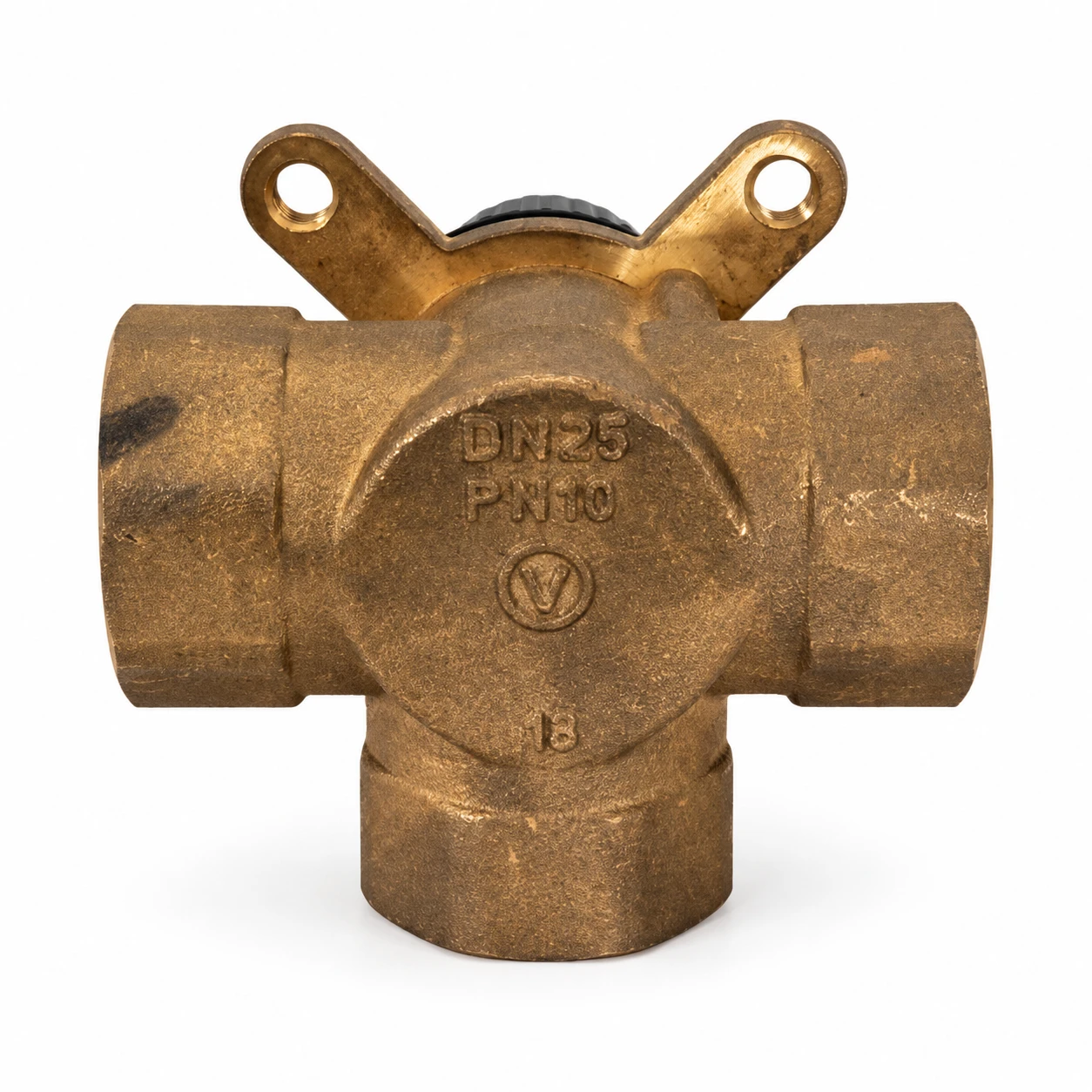

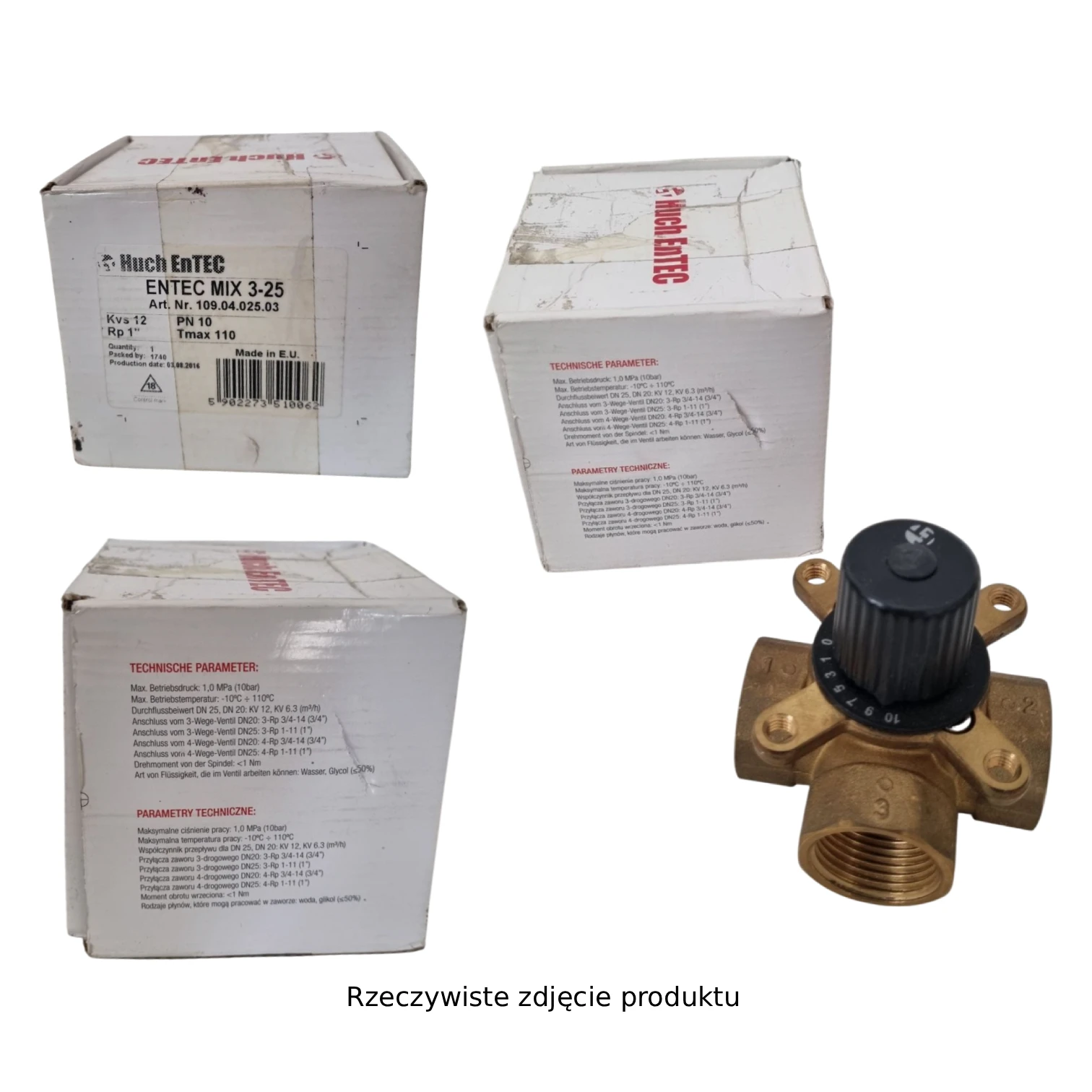

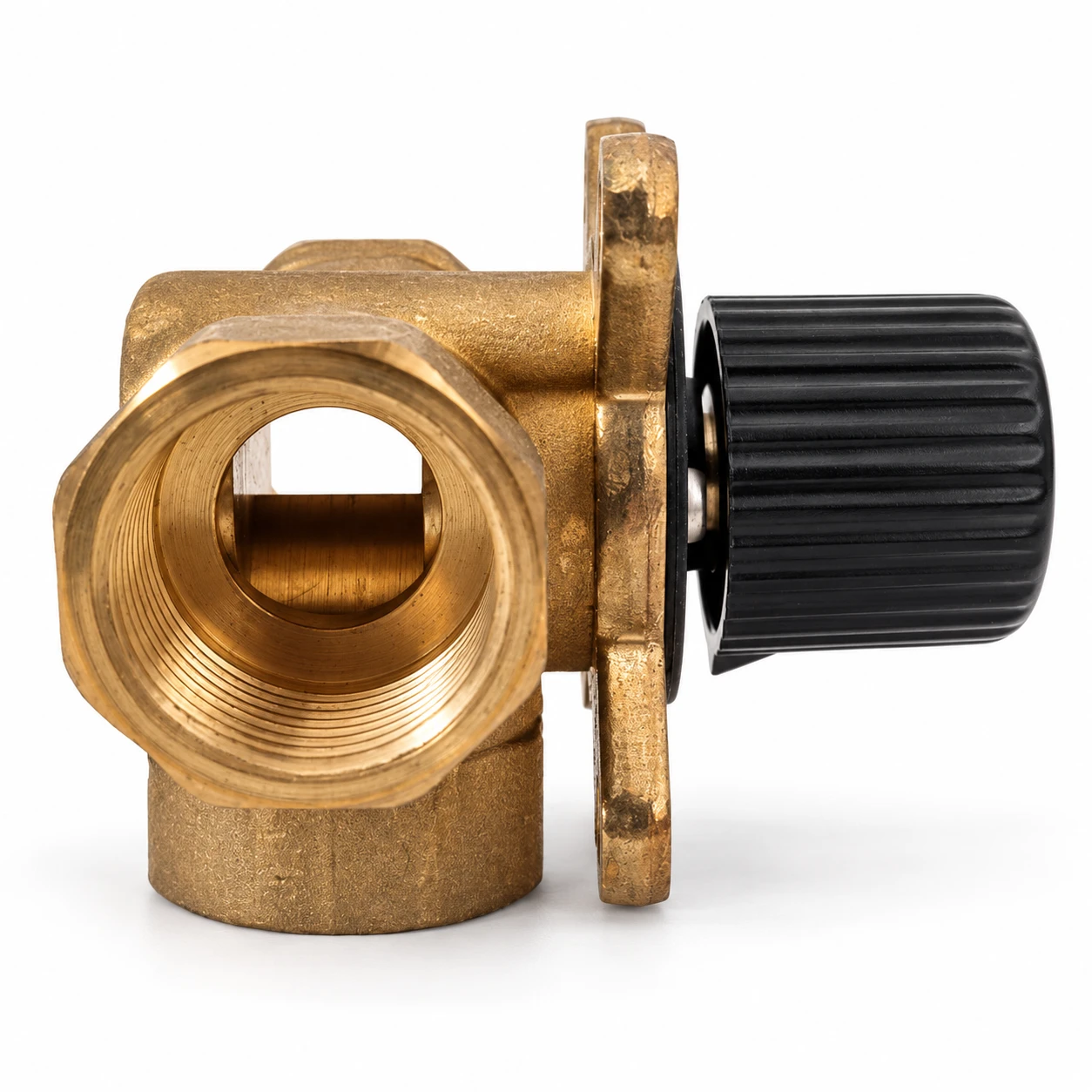

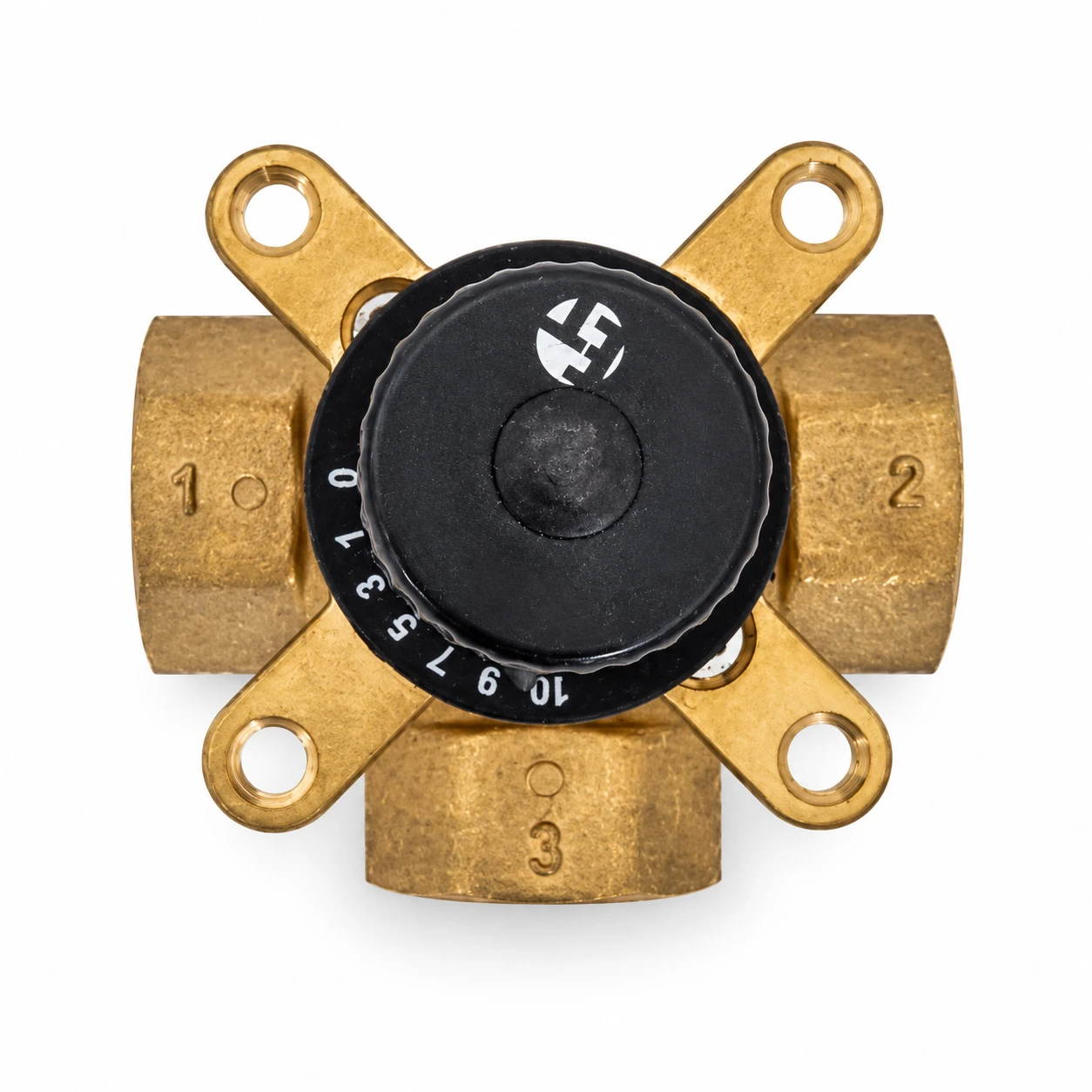

Zawór mieszający 3-drogowy DN25

3-drogowy zawór mieszający DN25 to element armatury przeznaczony do regulacji i mieszania przepływu medium w instalacjach grzewczych. Zastosowana proporcjonalna regulacja obrotowa umożliwia ręczne ustawienie zaworu lub jego automatyzację przy wykorzystaniu odpowiednio dopasowanego siłownika elektrycznego.

Zawór posiada średnicę nominalną DN25, przyłącza GW 1" oraz współczynnik przepływu KVS 12 m³/h. Korpus wykonany jest z mosiądzu.

Model może pracować z wodą oraz roztworami glikolu o stężeniu do 50% w zakresie temperatur od -10°C do +110°C. Ciśnienie nominalne wynosi PN10, a maksymalne ciśnienie robocze 1,0 MPa (10 bar).

Zastosowanie

• instalacje grzewcze
• mieszanie i regulacja przepływu medium
• układy wykorzystujące wodę lub roztwór glikolu do 50%
• instalacje wymagające zastosowania zaworu 3-drogowego
• regulacja ręczna lub automatyzacja za pomocą kompatybilnego siłownika elektrycznego
• zastosowanie wewnątrz budynków

Najważniejsze cechy

• zawór mieszający 3-drogowy
• średnica nominalna DN25
• przyłącza GW 1"
• współczynnik przepływu KVS 12 m³/h
• ciśnienie nominalne PN10
• maksymalne ciśnienie robocze 10 bar
• zakres temperatury medium od -10°C do +110°C
• medium: woda, roztwór glikolu do 50%
• korpus wykonany z mosiądzu
• regulacja obrotowa
• typ regulacji proporcjonalny
• możliwość regulacji ręcznej lub opcjonalnym siłownikiem elektrycznym

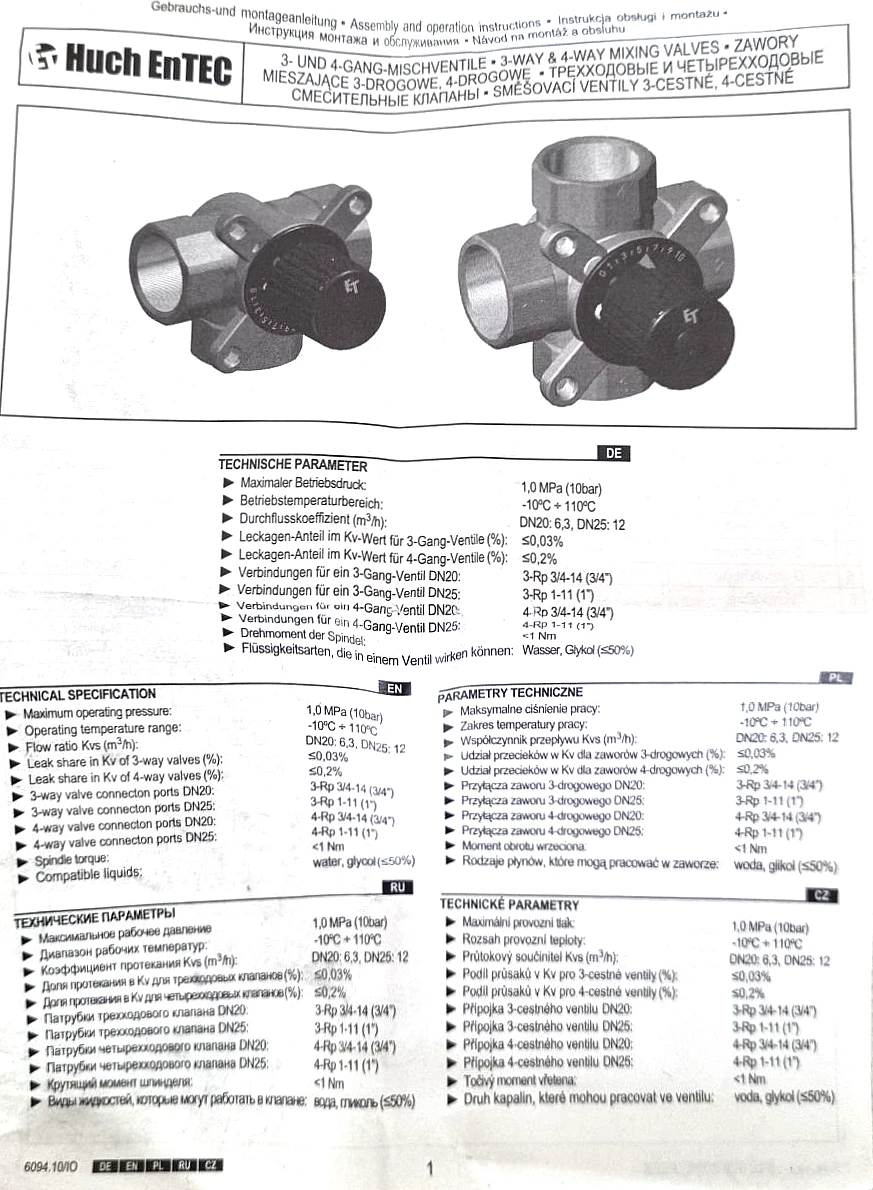

Dane techniczne

• art. nr / model: 109.04.025.03
• typ: mieszający
• wersja: 3-drogowy
• średnica nominalna: DN25
• typ i wielkość przyłącza: GW 1"
• KVS: 12 m³/h
• ciśnienie nominalne: PN10
• maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• zakres temperatury medium: od -10°C do +110°C
• medium: woda, roztwór glikolu do 50%
• korpus: mosiądz
• regulacja: obrót
• typ regulacji: proporcjonalna
• metoda regulacji: ręcznie lub opcjonalny siłownik elektryczny
• miejsce zastosowania: wewnątrz budynku
