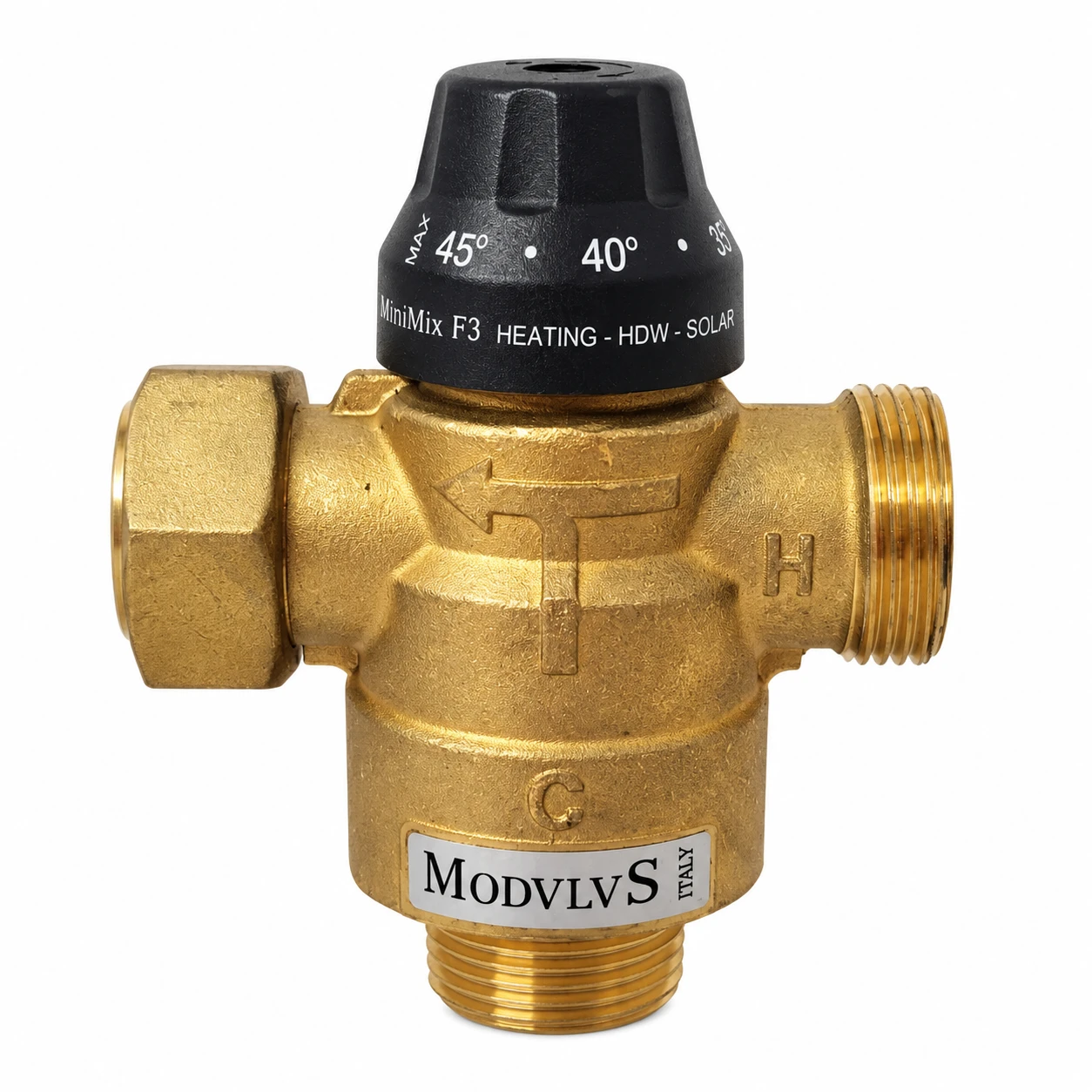

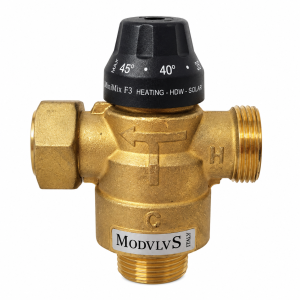

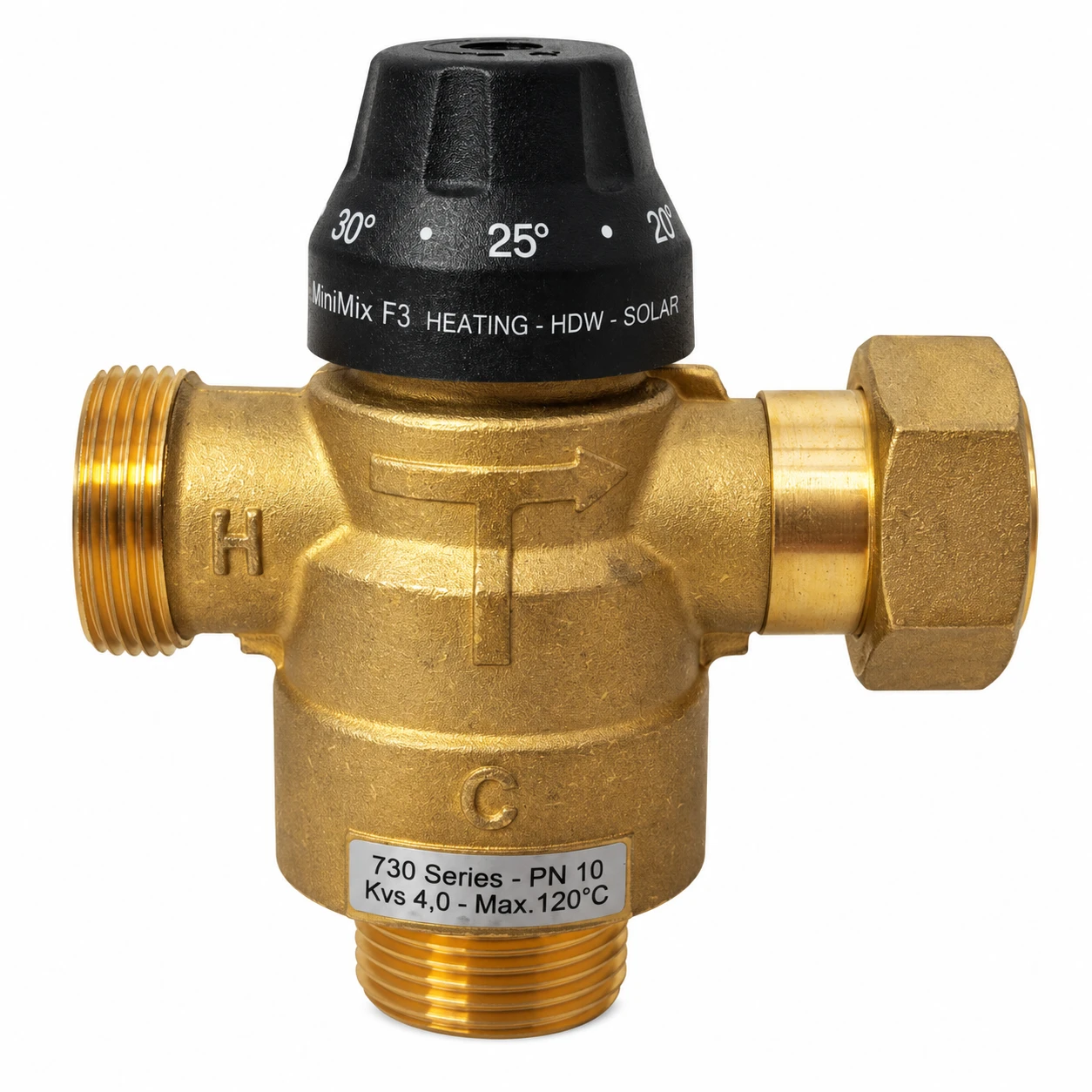

Zawór mieszający 3-drogowy DN25 termosatyczny anti-scald 20-45°C KVS 4,0

3-drogowy termostatyczny zawór mieszający DN25 służy do mieszania strumieni medium i utrzymywania ustawionej temperatury w zakresie 20–45°C. Funkcja anti-scald służy do ograniczania ryzyka podania wody o zbyt wysokiej temperaturze w odpowiednio zaprojektowanej instalacji.

Regulacja odbywa się za pomocą elementu termostatycznego, który automatycznie dostosowuje proporcje mieszanych strumieni w celu utrzymania zadanej temperatury. Nie wymaga do tego zewnętrznego siłownika elektrycznego.

Zawór posiada średnicę nominalną DN25 oraz trzy przyłącza: jedno z gwintem wewnętrznym GW 1" i dwa z gwintem zewnętrznym GZ 1". Współczynnik przepływu wynosi KVS 4,0 m³/h, a korpus wykonany jest z mosiądzu.

Produkt przeznaczony jest do pracy z wodą oraz roztworem glikolu o stężeniu do 50%. Maksymalna temperatura medium wynosi 120°C, ciśnienie nominalne PN10, a maksymalne ciśnienie robocze 1,0 MPa (10 bar).

Zastosowanie

• instalacje wodne wymagające mieszania medium

• regulacja temperatury w zakresie 20–45°C

• układy wymagające termostatycznej regulacji temperatury

• instalacje wymagające funkcji anti-scald

• instalacje wykorzystujące wodę lub roztwór glikolu do 50%

• zastosowanie wewnątrz budynków

Najważniejsze cechy

• termostatyczny zawór mieszający anti-scald

• konstrukcja 3-drogowa

• średnica nominalna DN25

• przyłącza 1 × GW 1" oraz 2 × GZ 1"

• zakres regulacji temperatury 20–45°C

• współczynnik przepływu KVS 4,0 m³/h

• automatyczna regulacja termostatyczna

• regulacja za pomocą elementu termostatycznego

• funkcja antypoparzeniowa anti-scald

• ciśnienie nominalne PN10

• maksymalne ciśnienie robocze 10 bar

• temperatura medium do 120°C

• korpus wykonany z mosiądzu

Dane techniczne

• typ: termostatyczny antypoparzeniowy

• wersja: 3-drogowy

• średnica nominalna: DN25

• typ i wielkość przyłącza: 1 × GW 1", 2 × GZ 1"

• KVS: 4,0 m³/h

• ciśnienie nominalne: PN10

• zakres regulacji temperatury: 20–45°C

• typ regulacji: termostatyczna

• metoda regulacji: element termostatyczny

• temperatura medium: do +120°C

• medium: woda, roztwór glikolu do 50%

• maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• materiał korpusu: mosiądz

• zastosowanie: wewnątrz budynku
