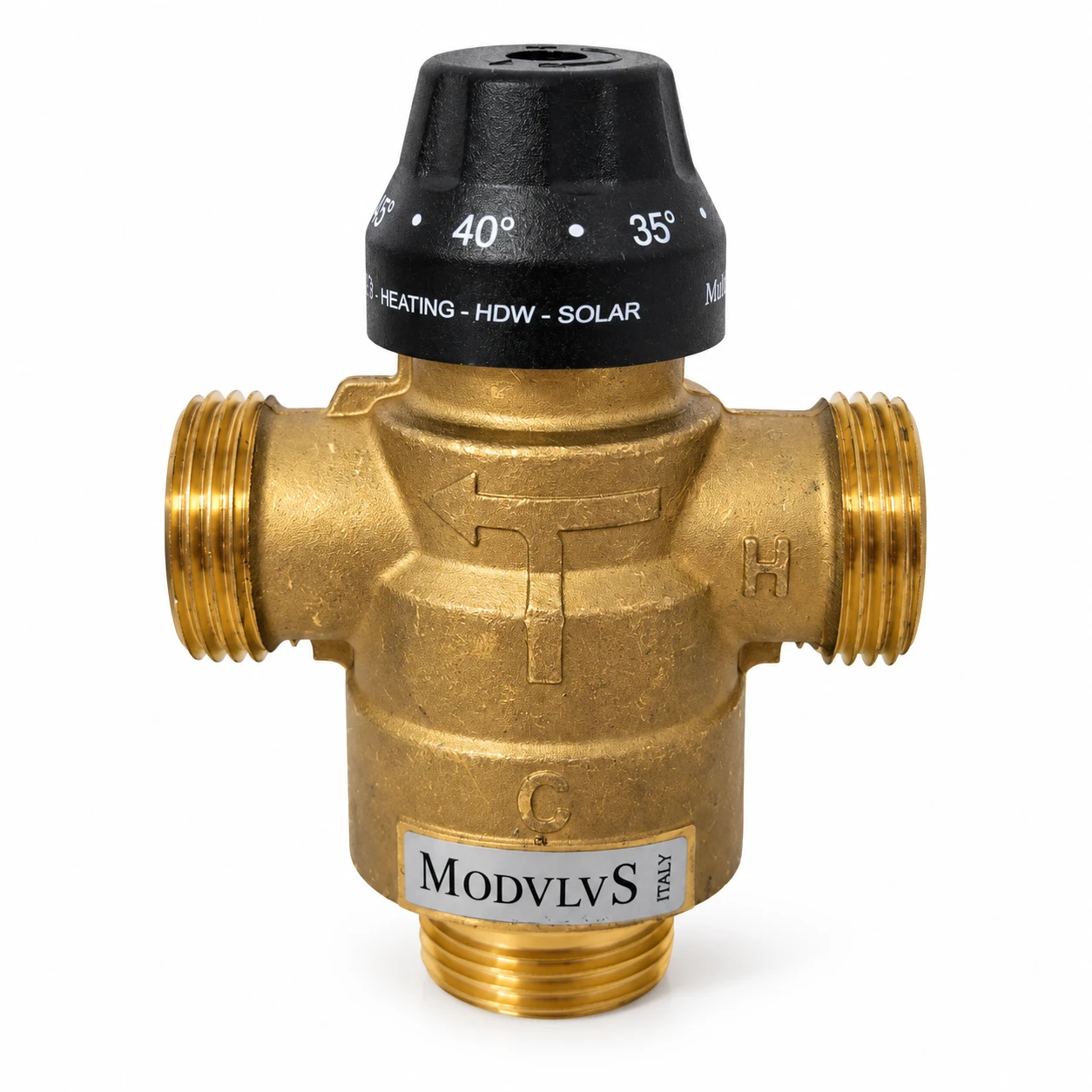

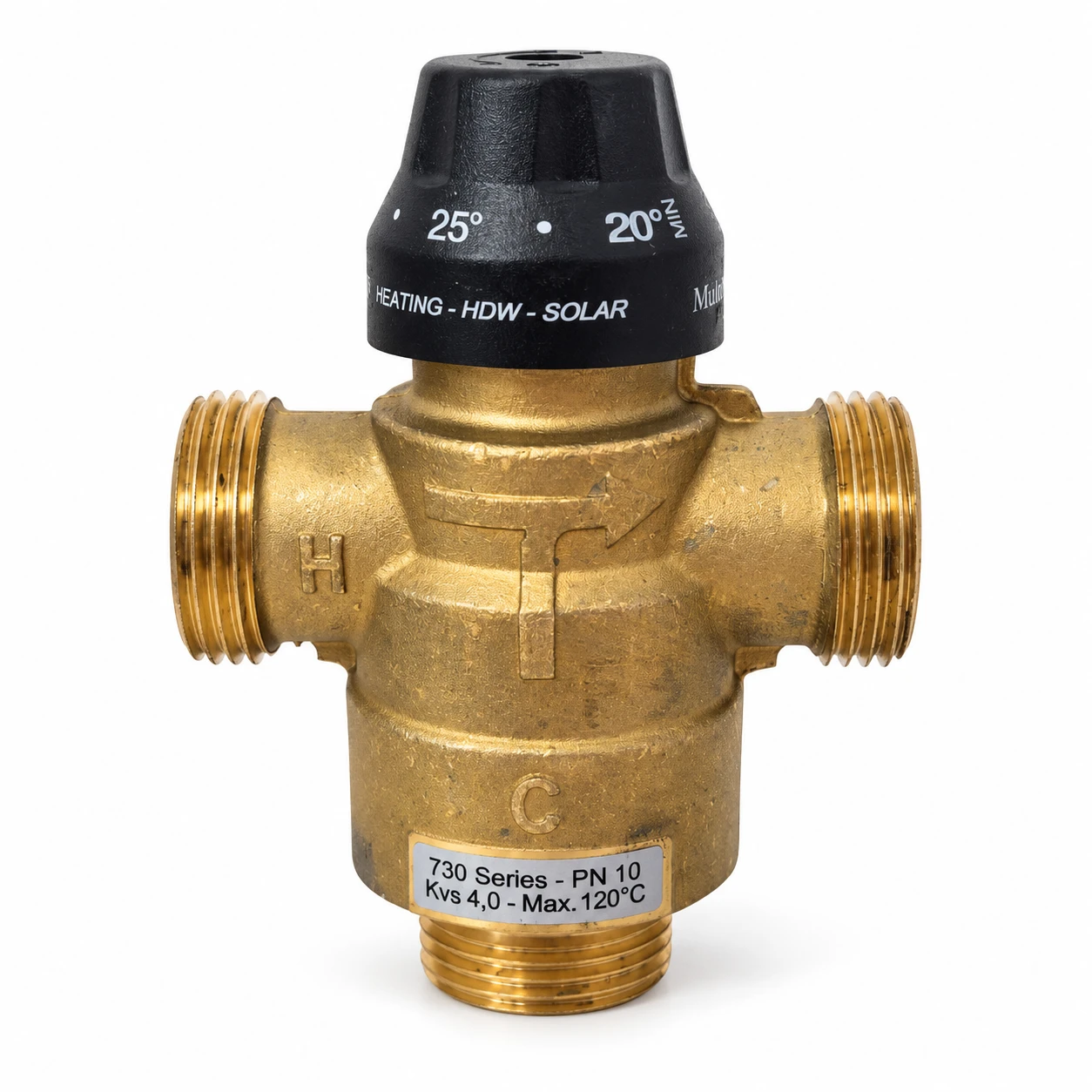

Zawór mieszający 3-drogowy DN25 termosatyczny anti-scald 20-45°C KVS 4,0

3-drogowy termostatyczny zawór mieszający DN25 służy do mieszania strumieni medium i utrzymywania ustawionej temperatury w zakresie 20–45°C. Funkcja anti-scald służy do ograniczania ryzyka podania wody o zbyt wysokiej temperaturze w odpowiednio zaprojektowanej instalacji.

Regulacja odbywa się za pomocą elementu termostatycznego, dzięki czemu po ręcznym ustawieniu wymaganej temperatury zawór termostatycznie reguluje proporcje mieszanych strumieni.

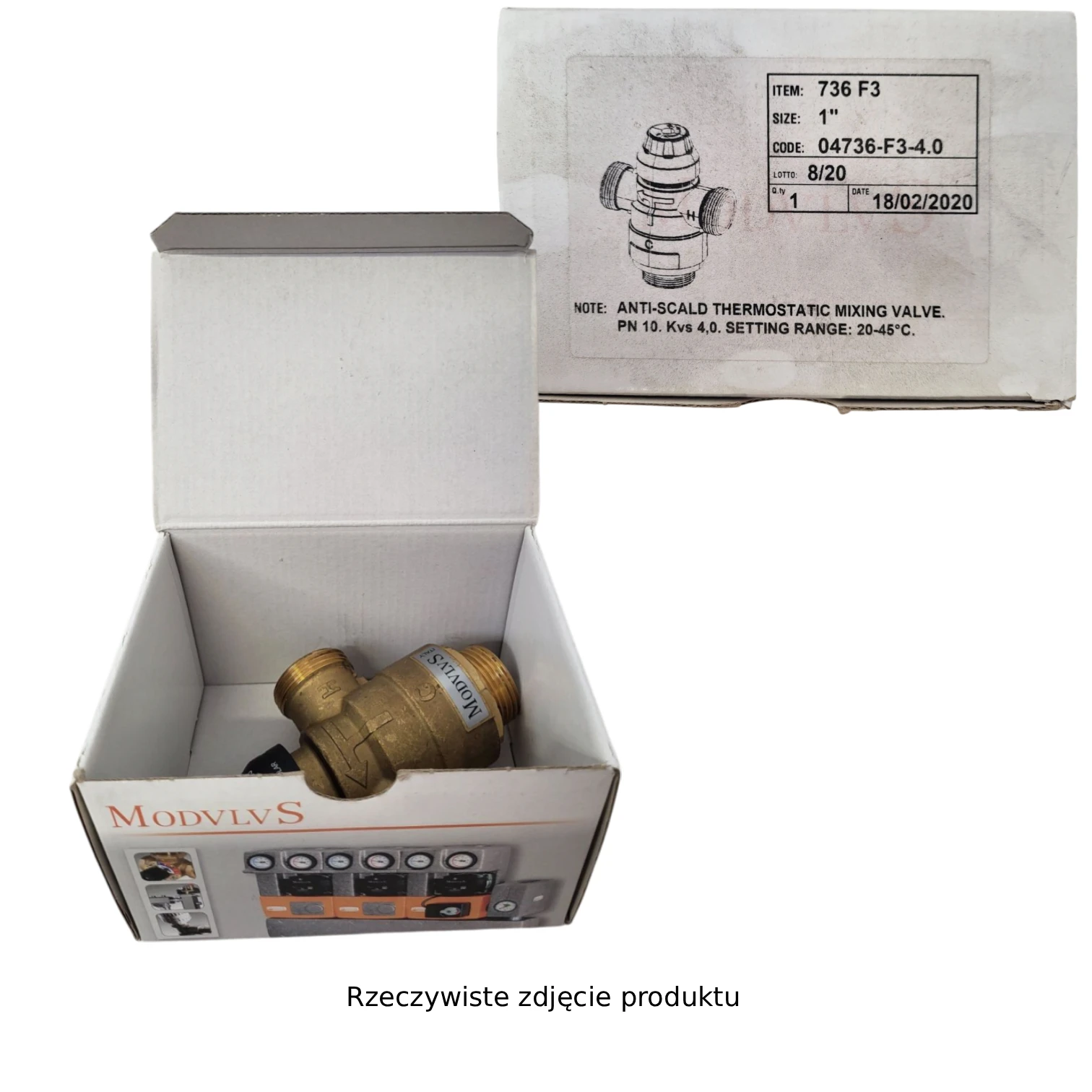

Model 04736-F3-4.0 posiada średnicę nominalną DN25, przyłącza z gwintem zewnętrznym GZ 1" oraz współczynnik przepływu KVS 4,0 m³/h. Korpus wykonany jest z mosiądzu.

Zawór może pracować z wodą oraz roztworem glikolu do 50%, przy temperaturze medium do 120°C. Ciśnienie nominalne wynosi PN10, a maksymalne ciśnienie robocze 1,0 MPa (10 bar).

Zastosowanie

• instalacje wymagające termostatycznego mieszania medium
• regulacja temperatury w zakresie 20–45°C
• instalacje wodne
• układy wykorzystujące wodę lub roztwór glikolu do 50%
• instalacje wymagające funkcji anti-scald
• zastosowanie wewnątrz budynków

Najważniejsze cechy

• termostatyczny zawór mieszający anti-scald
• konstrukcja 3-drogowa
• średnica nominalna DN25
• przyłącza GZ 1"
• zakres regulacji temperatury 20–45°C
• współczynnik przepływu KVS 4,0 m³/h
• regulacja za pomocą elementu termostatycznego
• ciśnienie nominalne PN10
• maksymalne ciśnienie robocze 10 bar
• temperatura medium do 120°C
• korpus wykonany z mosiądzu

Dane techniczne

• art. nr / model: 04736-F3-4.0
• typ: termostatyczny antypoparzeniowy
• wersja: 3-drogowy
• średnica nominalna: DN25
• typ i wielkość przyłącza: GZ 1"
• KVS: 4,0 m³/h
• ciśnienie nominalne: PN10
• zakres regulacji temperatury: 20–45°C
• typ regulacji: termostatyczna
• metoda regulacji: element termostatyczny
• temperatura medium: do 120°C
• medium: woda, roztwór glikolu do 50%
• maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• materiał korpusu: mosiądz
• zastosowanie: wewnątrz budynku
