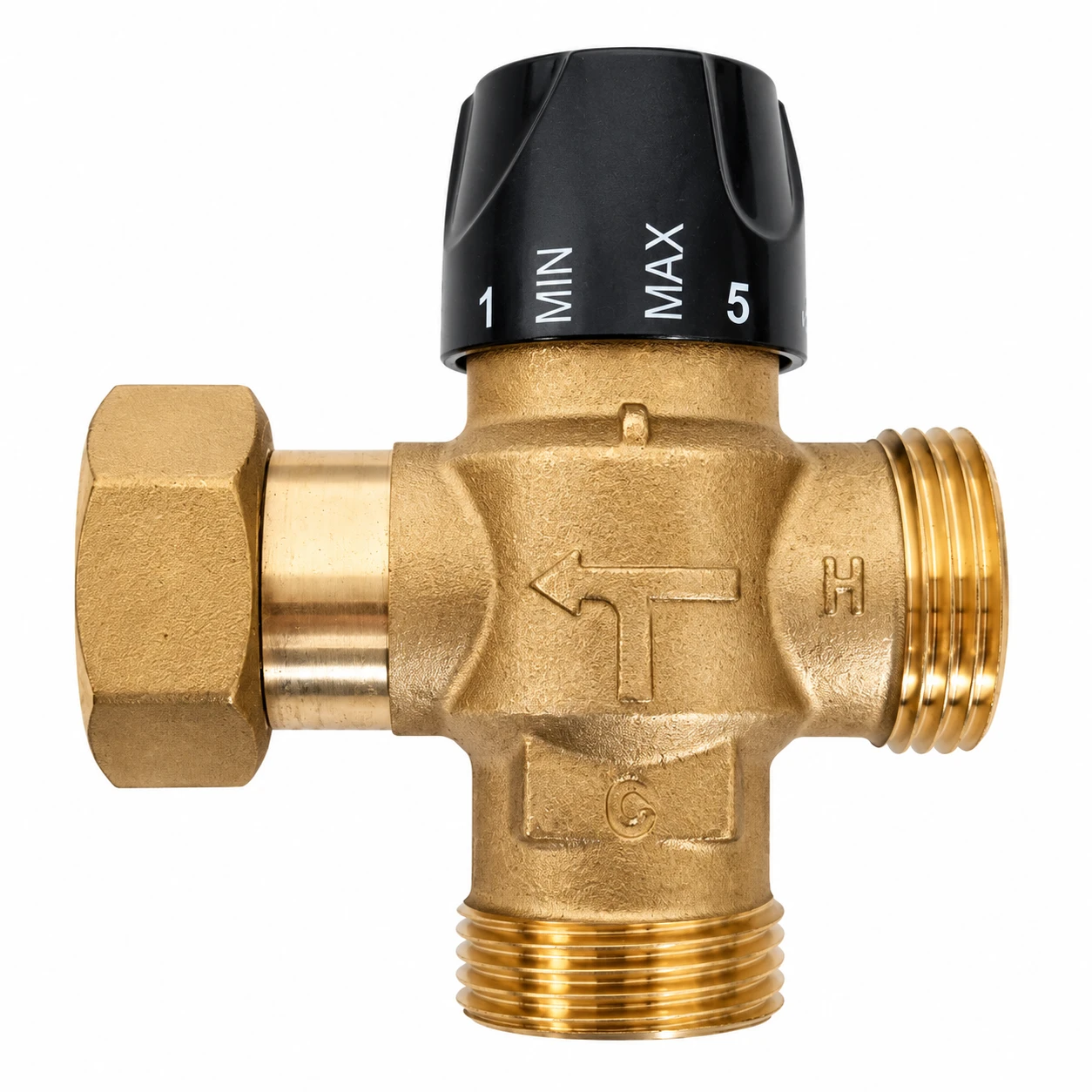

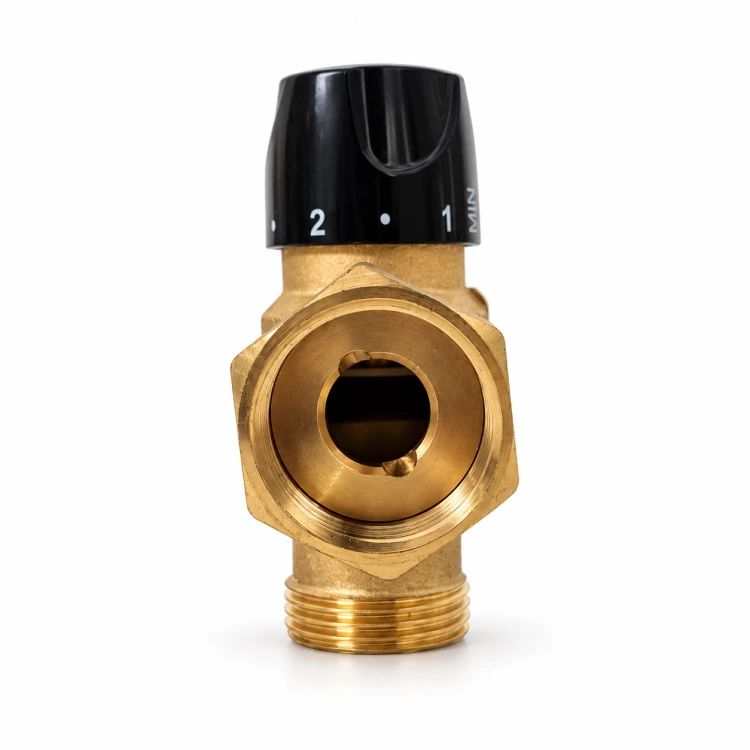

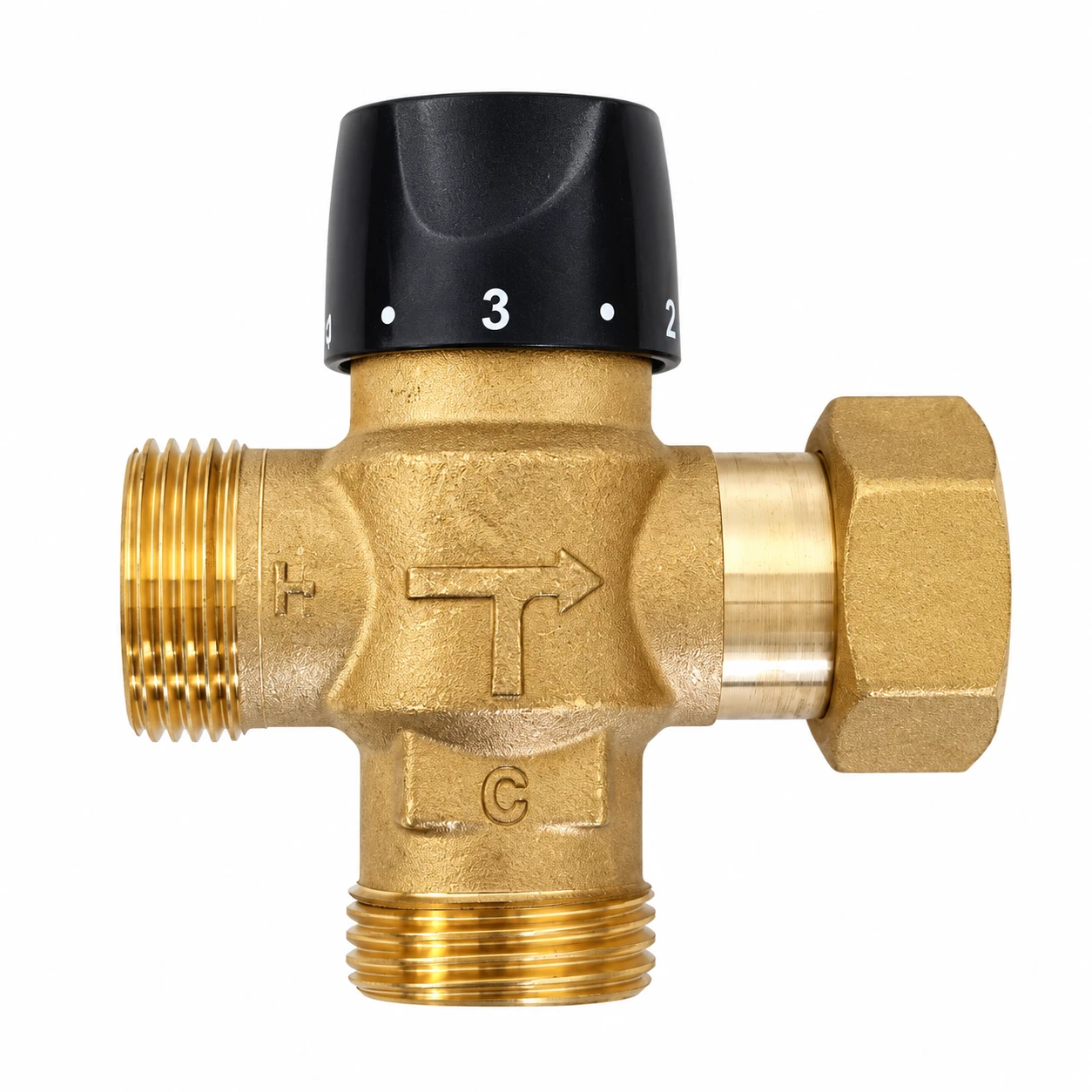

Zawór mieszający 3-drogowy DN25 termosatyczny anti-scald 20-45°C KVS 3,4

3-drogowy zawór mieszający termostatyczny DN25 umożliwia regulację temperatury zmieszanego medium w zakresie 20–45°C. Funkcja anti-scald służy do ograniczania ryzyka podania wody o zbyt wysokiej temperaturze w odpowiednio zaprojektowanej instalacji.

Regulacja realizowana jest za pomocą elementu termostatycznego, który reaguje na temperaturę medium i steruje procesem mieszania. Zakres temperatury regulacji wynosi 20–45°C.

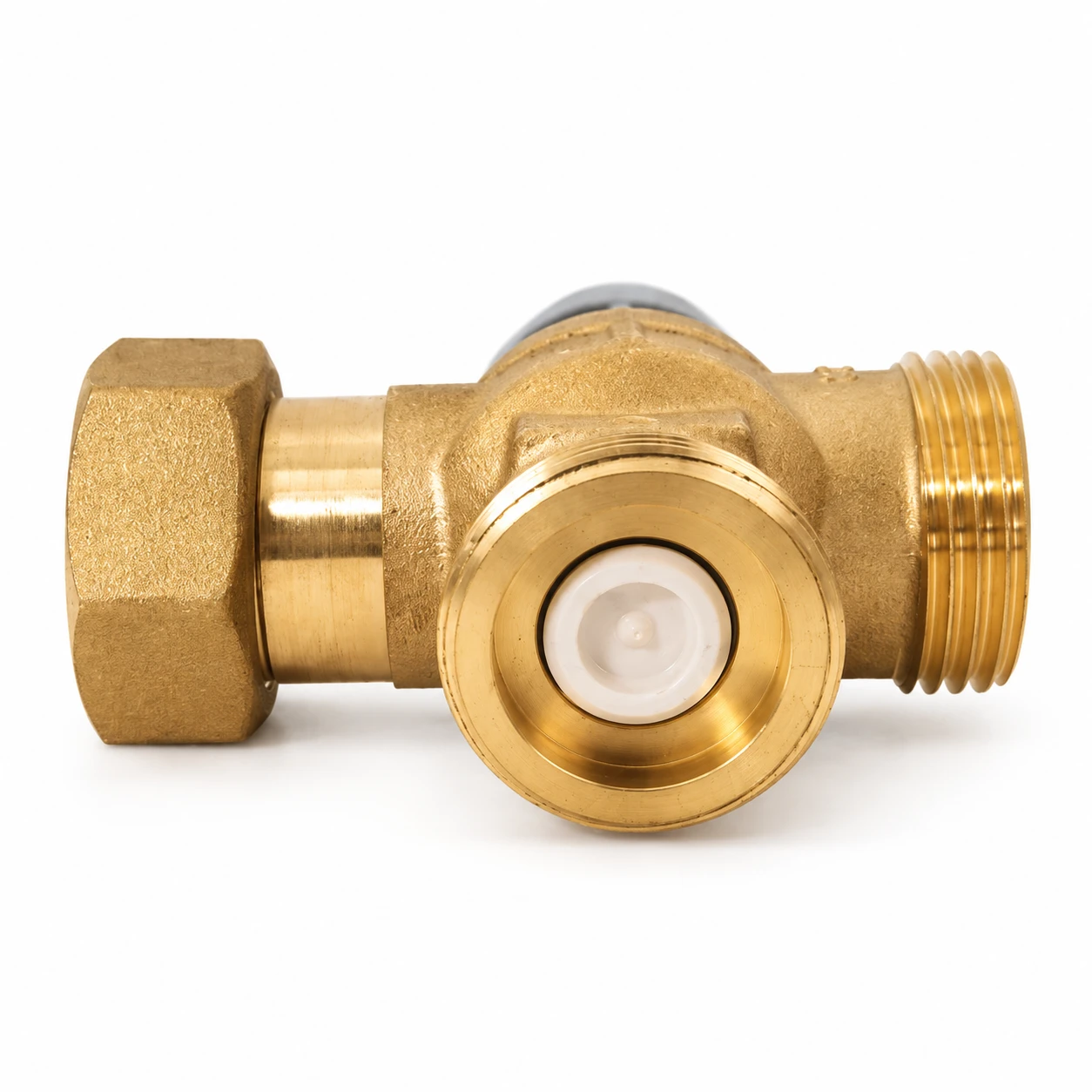

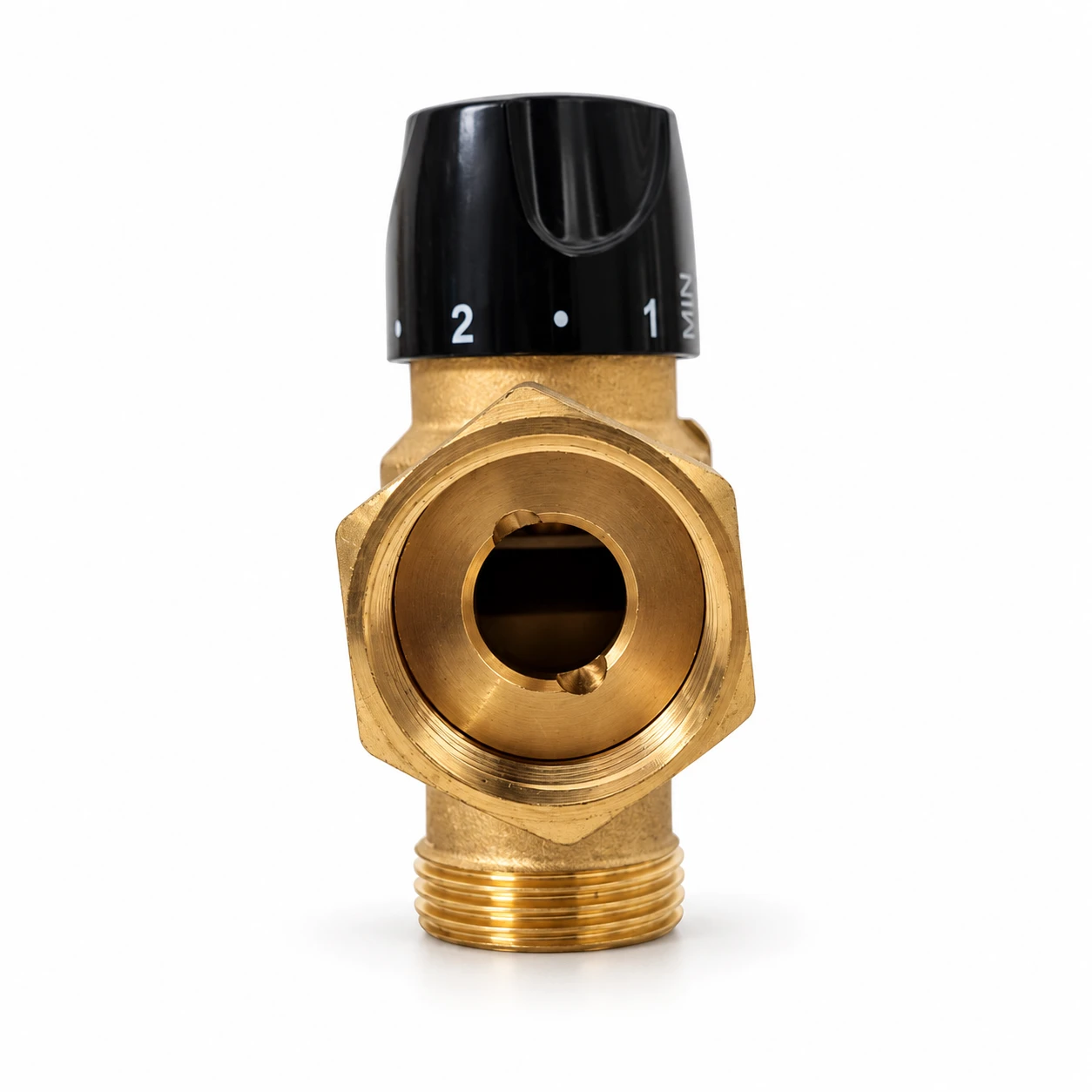

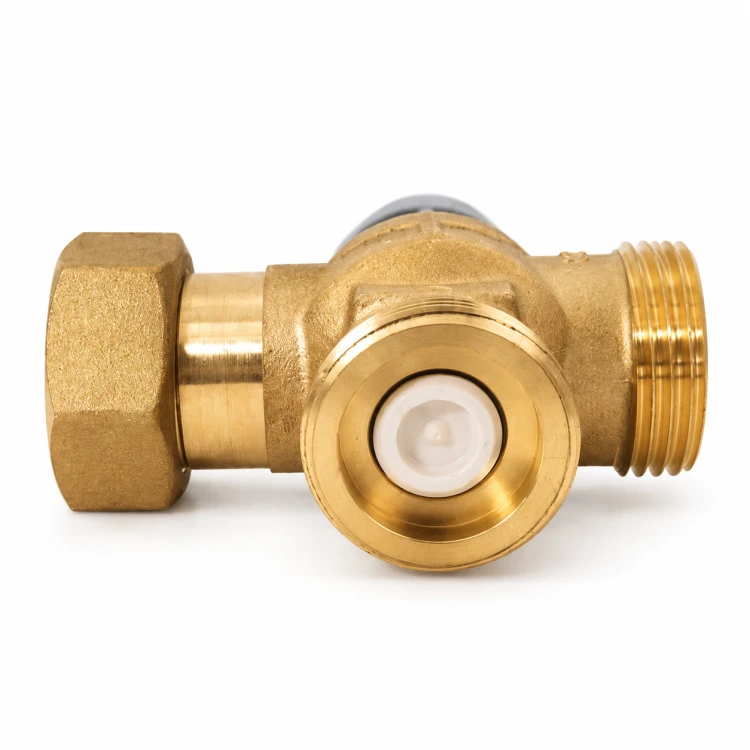

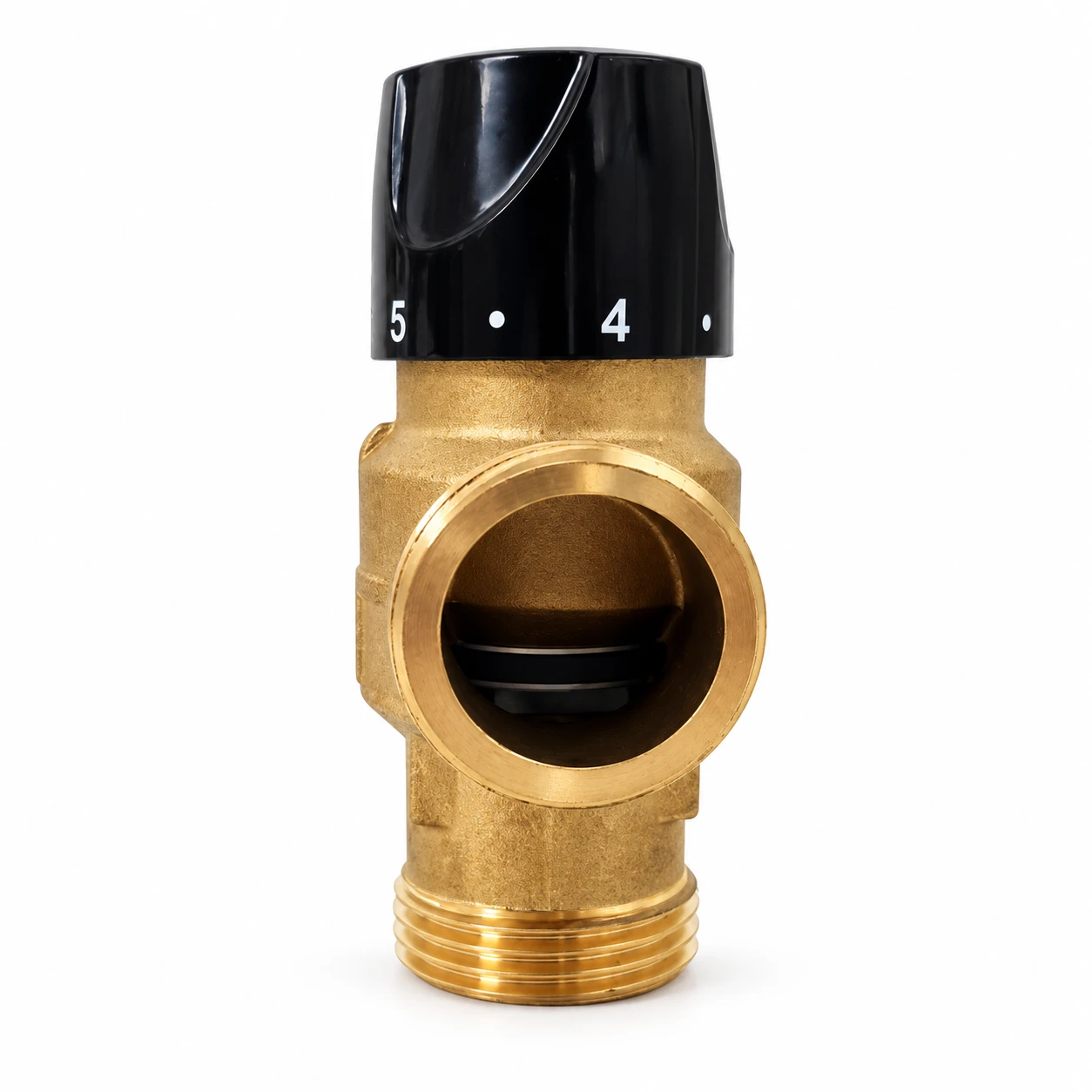

Zawór posiada średnicę nominalną DN25 oraz trzy przyłącza w konfiguracji GZ 1" / GZ 1" / GW 1". Współczynnik przepływu wynosi KVS 3,4 m³/h, a korpus wykonany jest z mosiądzu.

Model może pracować z wodą oraz roztworem glikolu do 50% przy temperaturze medium do 95°C. Ciśnienie nominalne wynosi PN10, a maksymalne ciśnienie robocze 1,0 MPa (10 bar).

Zastosowanie

• instalacje wymagające termostatycznej regulacji temperatury
• mieszanie strumieni medium w celu uzyskania wymaganej temperatury
• układy wykorzystujące funkcję anti-scald
• regulacja temperatury w zakresie 20–45°C
• instalacje wykorzystujące wodę lub roztwór glikolu do 50%
• zastosowanie wewnątrz budynków

Najważniejsze cechy

• zawór mieszający 3-drogowy
• regulacja termostatyczna
• funkcja anti-scald
• zakres regulacji 20–45°C
• średnica nominalna DN25
• przyłącza GZ 1" / GZ 1" / GW 1"
• współczynnik przepływu KVS 3,4 m³/h
• ciśnienie nominalne PN10
• maksymalne ciśnienie robocze 10 bar
• temperatura medium do 95°C
• medium: woda, roztwór glikolu do 50%
• korpus wykonany z mosiądzu
• regulacja za pomocą elementu termostatycznego

Dane techniczne

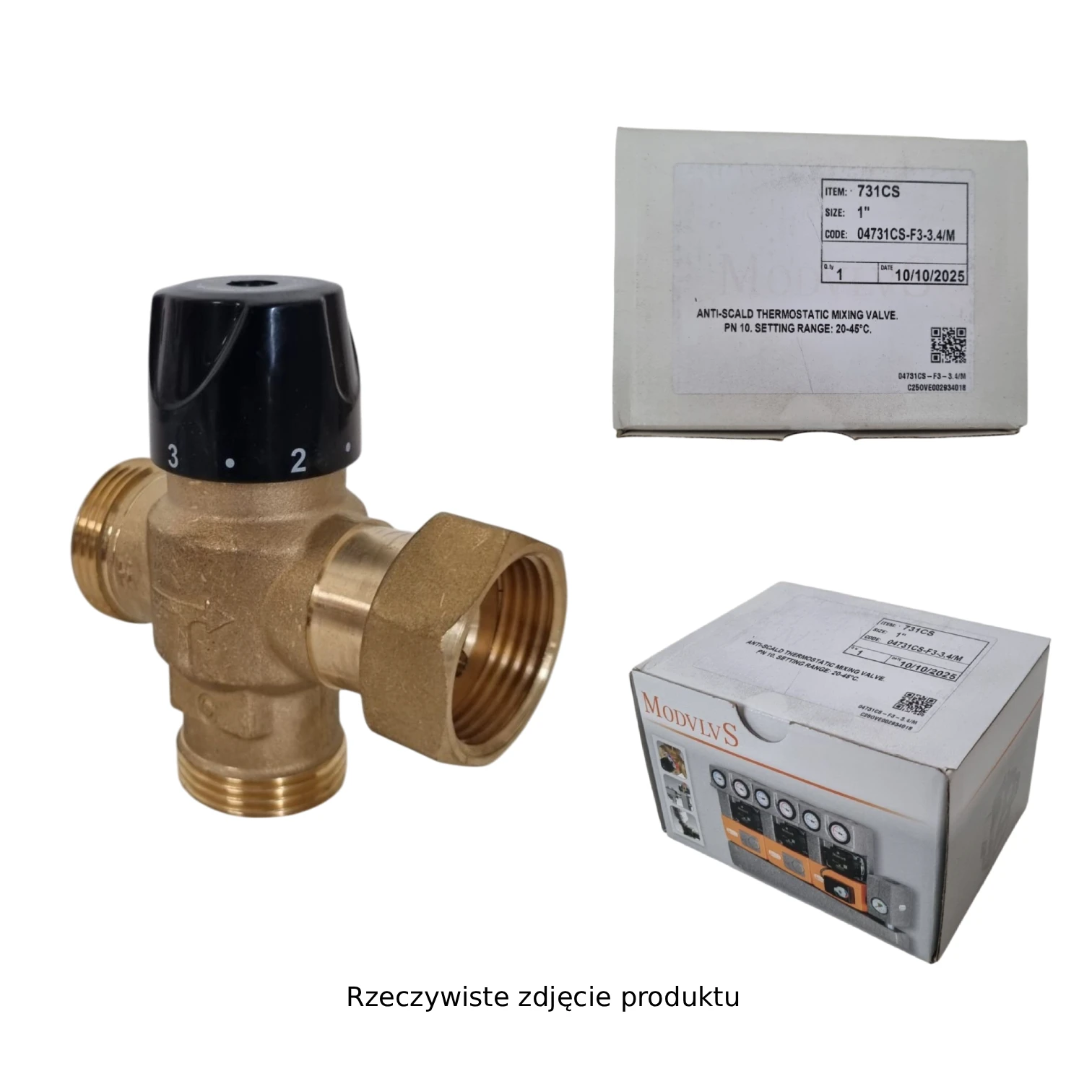

• art. nr / model: 04731CS-F3-3.4/M
• wersja: 3-drogowy
• średnica nominalna: DN25
• typ i wielkość przyłączy: GZ 1" / GZ 1" / GW 1"
• KVS: 3,4 m³/h
• zakres regulacji temperatury: 20–45°C
• typ regulacji: termostatyczna
• metoda regulacji: element termostatyczny
• ciśnienie nominalne: PN10
• maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• maksymalna temperatura medium: 95°C
• medium: woda, roztwór glikolu do 50%
• korpus: mosiądz
• miejsce zastosowania: wewnątrz budynku
