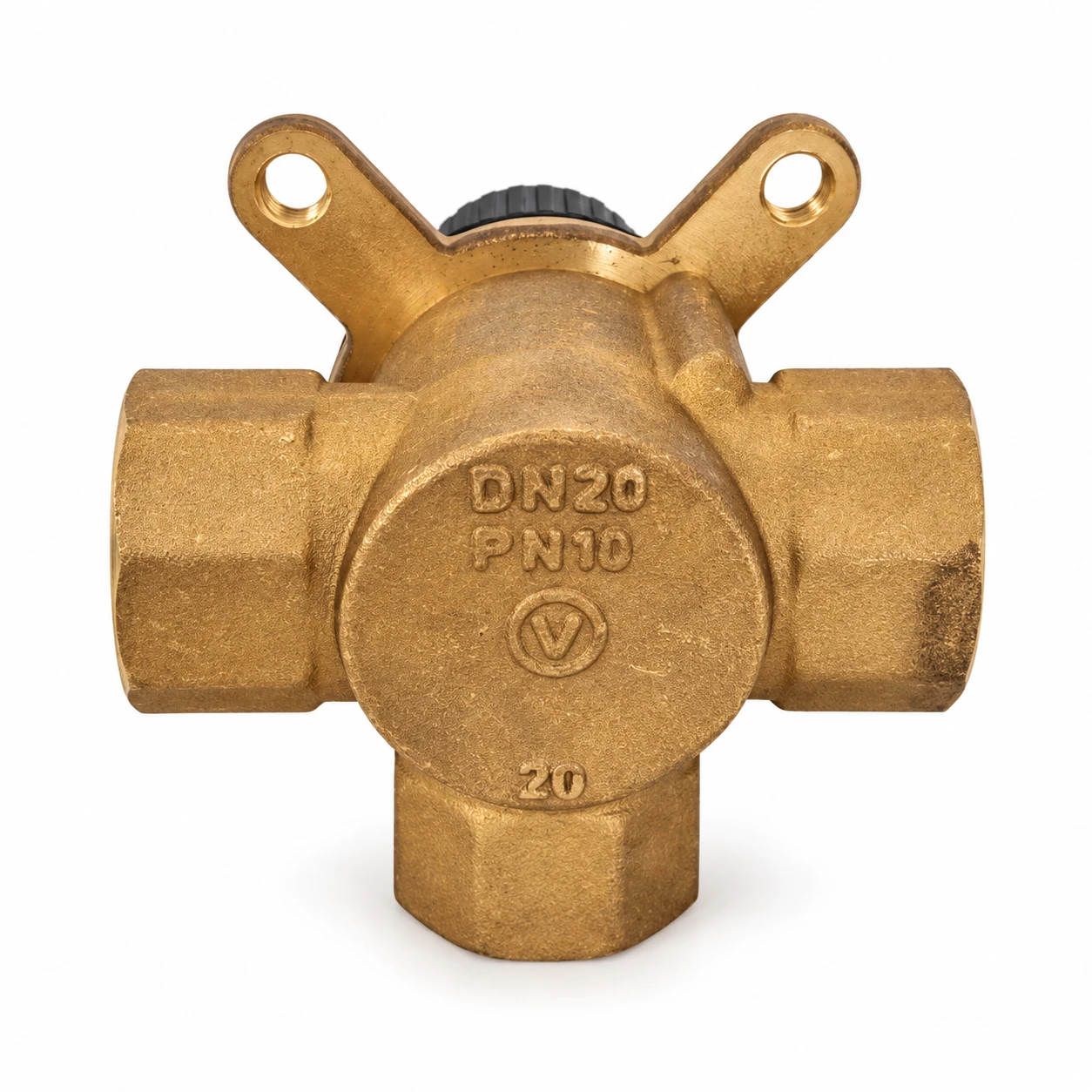

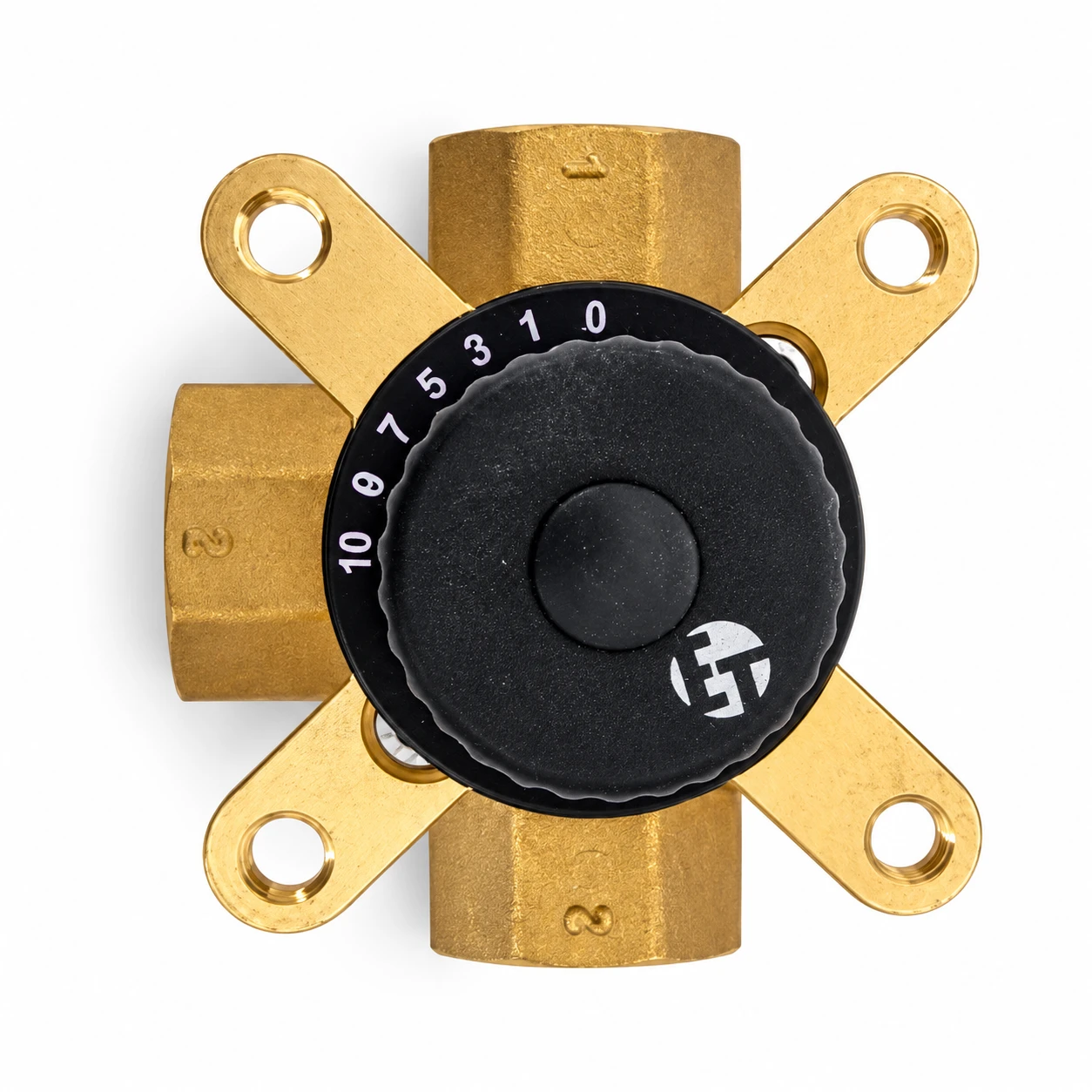

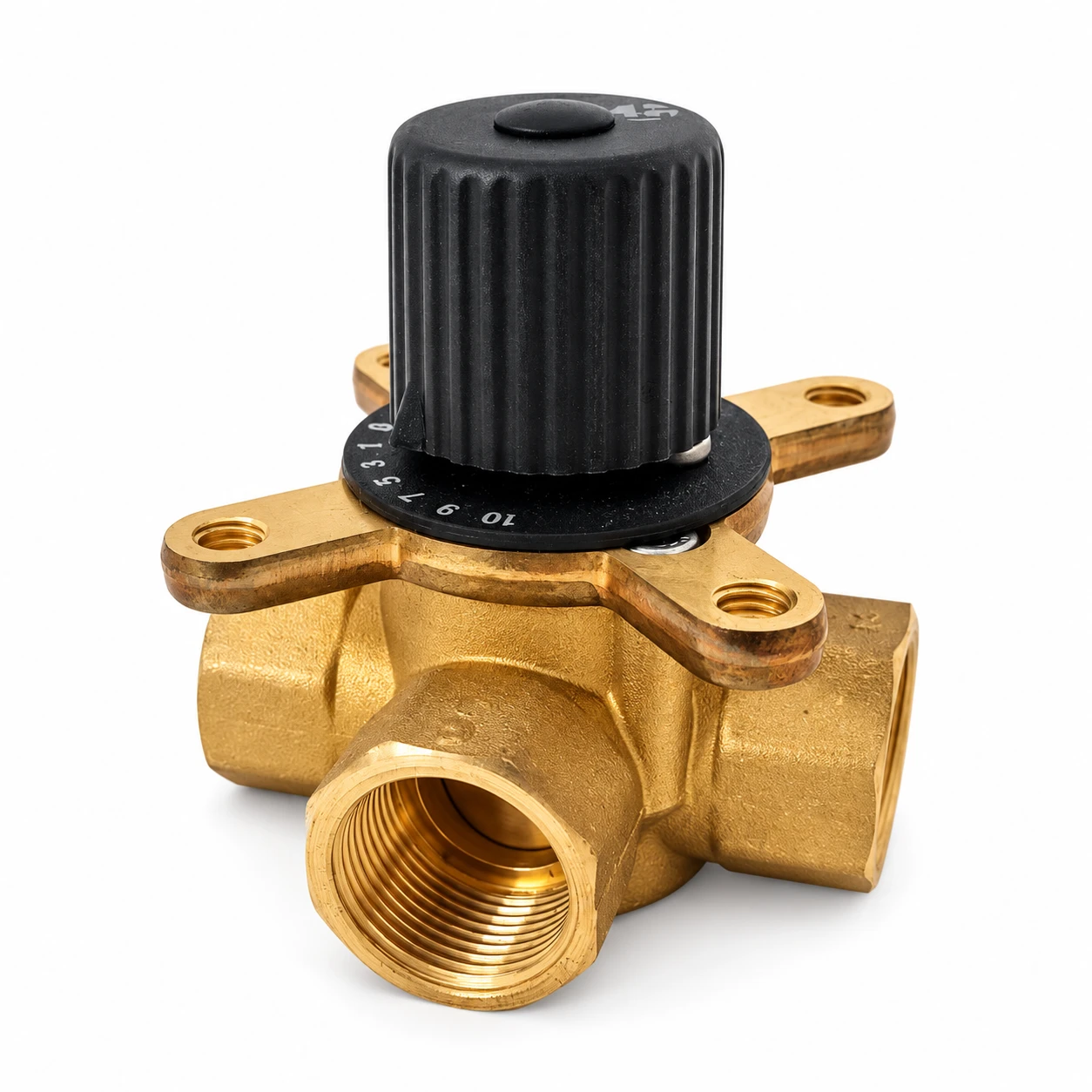

Zawór mieszający 3-drogowy DN20

3-drogowy zawór mieszający DN20 to element armatury przeznaczony do regulacji i mieszania przepływu medium w instalacjach grzewczych. Zastosowana proporcjonalna regulacja obrotowa umożliwia ręczne ustawienie zaworu lub jego automatyzację przy wykorzystaniu odpowiednio dopasowanego siłownika elektrycznego.

Zawór posiada średnicę nominalną DN20, przyłącza GW 3/4" oraz współczynnik przepływu KVS 6,3 m³/h. Korpus wykonany jest z mosiądzu.

Model może pracować z wodą oraz roztworami glikolu o stężeniu do 50% w zakresie temperatur od -10°C do +110°C. Ciśnienie nominalne wynosi PN10, a maksymalne ciśnienie robocze 1,0 MPa (10 bar).

Zastosowanie

• instalacje grzewcze
• mieszanie i regulacja przepływu medium
• układy wykorzystujące wodę lub roztwór glikolu do 50%
• instalacje wymagające zastosowania zaworu 3-drogowego
• regulacja ręczna lub automatyzacja za pomocą kompatybilnego siłownika elektrycznego
• zastosowanie wewnątrz budynków

Najważniejsze cechy

• zawór mieszający 3-drogowy
• średnica nominalna DN20
• przyłącza GW 3/4"
• współczynnik przepływu KVS 6,3 m³/h
• ciśnienie nominalne PN10
• maksymalne ciśnienie robocze 10 bar
• zakres temperatury medium od -10°C do +110°C
• medium: woda, roztwór glikolu do 50%
• korpus wykonany z mosiądzu
• regulacja obrotowa
• typ regulacji proporcjonalny
• możliwość regulacji ręcznej lub opcjonalnym siłownikiem elektrycznym

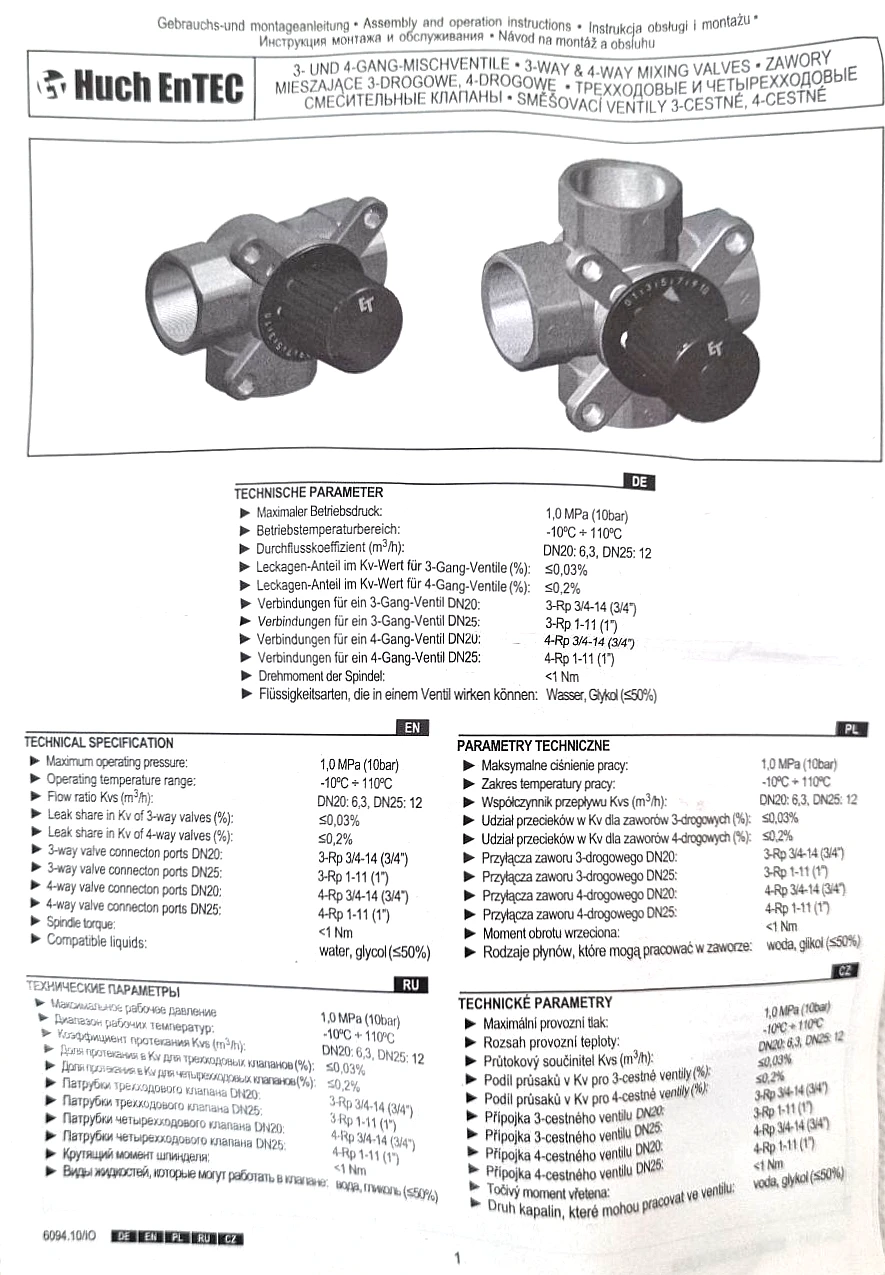

Dane techniczne

• art. nr / model: 109.04.020.03
• typ: mieszający
• wersja: 3-drogowy
• średnica nominalna: DN20
• typ i wielkość przyłącza: GW 3/4"
• KVS: 6,3 m³/h
• ciśnienie nominalne: PN10
• maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• zakres temperatury medium: od -10°C do +110°C
• medium: woda, roztwór glikolu do 50%
• korpus: mosiądz
• regulacja: obrót
• typ regulacji: proporcjonalna
• metoda regulacji: ręcznie lub opcjonalny siłownik elektryczny
• miejsce zastosowania: wewnątrz budynku
