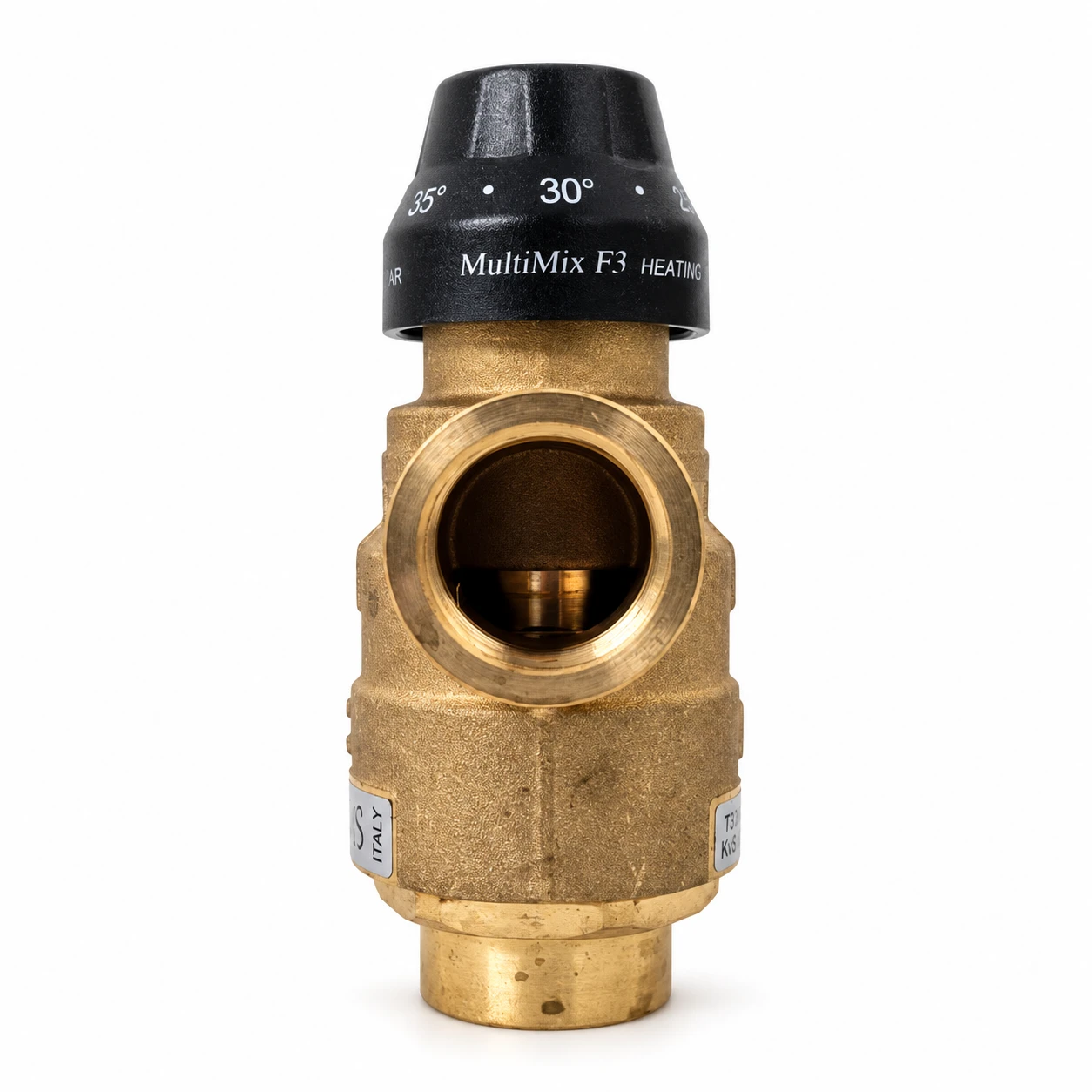

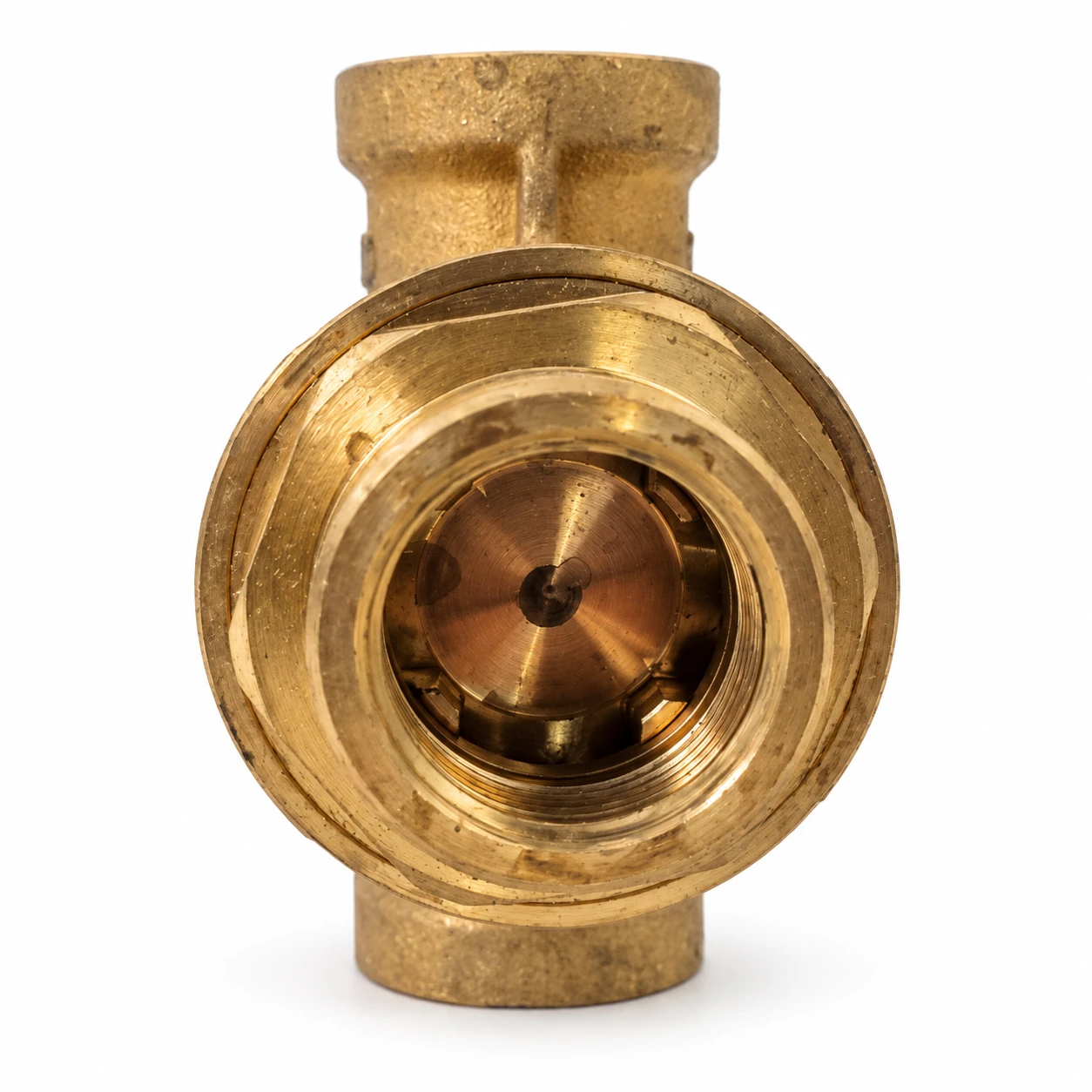

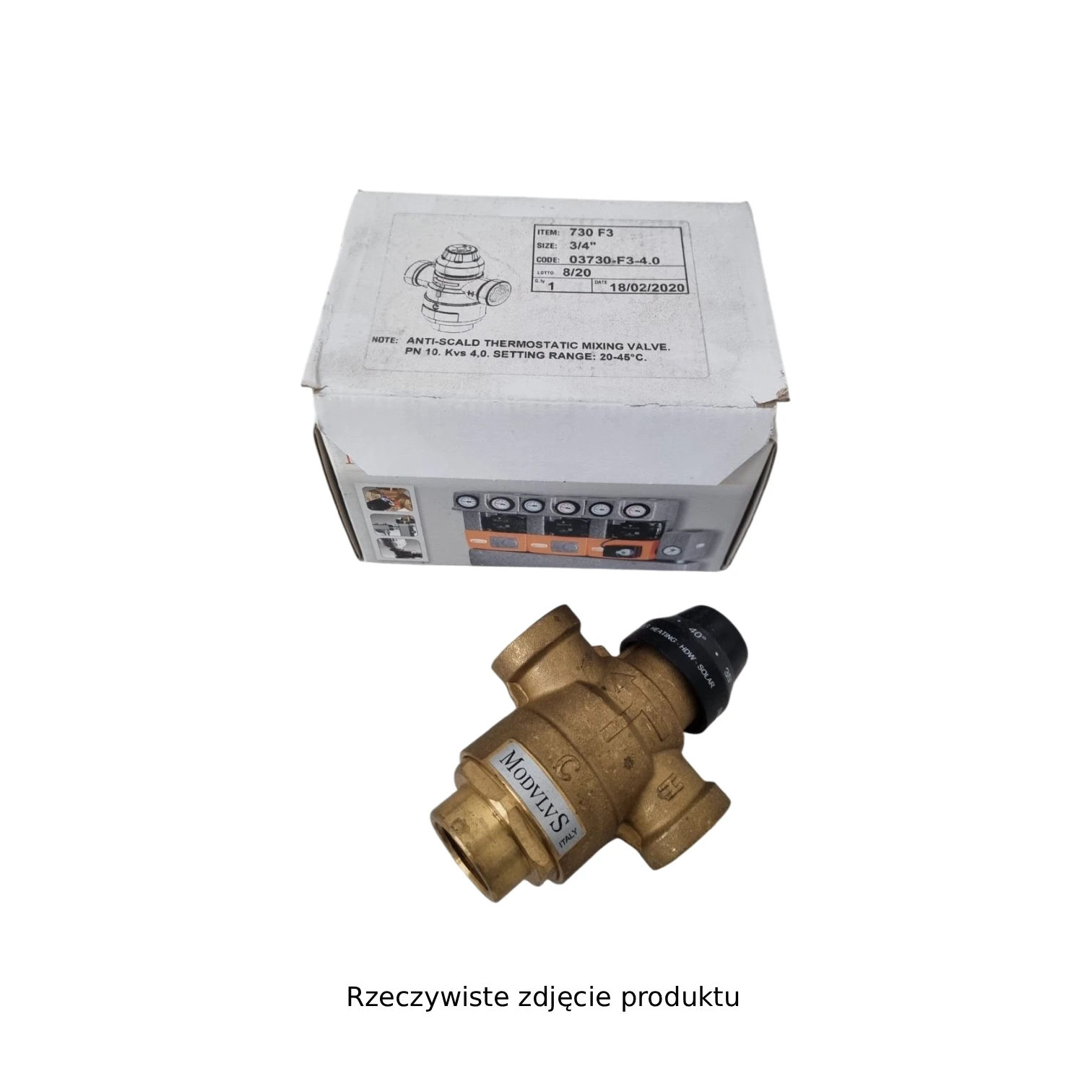

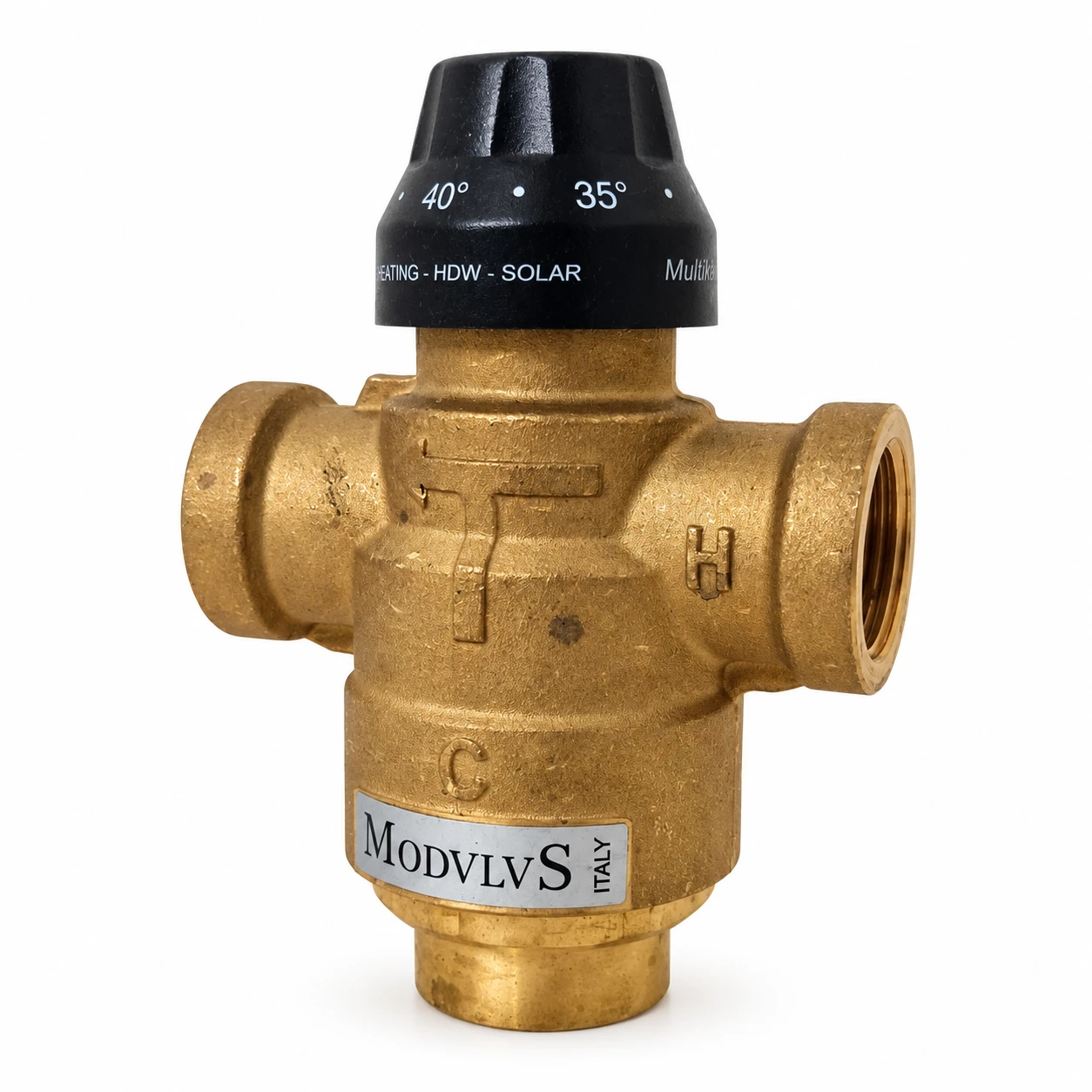

Zawór mieszający 3-drogowy DN20 termosatyczny anti-scald 20-45°C KVS 4,0

3-drogowy zawór mieszający termostatyczny DN20 umożliwia regulację temperatury zmieszanej wody w zakresie 20–45°C. Funkcja anti-scald służy do ograniczania ryzyka podania wody o zbyt wysokiej temperaturze w odpowiednio zaprojektowanej instalacji.

Regulacja realizowana jest przez element termostatyczny, który reaguje na temperaturę medium i odpowiednio steruje procesem mieszania. Zakres temperatury ustawia się w przedziale 20–45°C.

Zawór posiada średnicę nominalną DN20, przyłącza GW 3/4" oraz współczynnik przepływu KVS 4,0 m³/h. Korpus wykonany jest z mosiądzu.

Model może pracować z wodą oraz roztworem glikolu do 50%, przy temperaturze medium do 95°C. Ciśnienie nominalne wynosi PN10, a maksymalne ciśnienie robocze 1,0 MPa (10 bar).

Zastosowanie

• instalacje wymagające termostatycznej regulacji temperatury wody
• mieszanie strumieni medium w celu uzyskania wymaganej temperatury
• układy wykorzystujące funkcję anti-scald
• regulacja temperatury w zakresie 20–45°C
• instalacje wykorzystujące wodę lub roztwór glikolu do 50%
• zastosowanie wewnątrz budynków

Najważniejsze cechy

• zawór mieszający 3-drogowy
• regulacja termostatyczna
• funkcja anti-scald
• zakres regulacji temperatury 20–45°C
• średnica nominalna DN20
• przyłącza GW 3/4"
• współczynnik przepływu KVS 4,0 m³/h
• ciśnienie nominalne PN10
• maksymalne ciśnienie robocze 10 bar
• temperatura medium do 95°C
• medium: woda, roztwór glikolu do 50%
• korpus wykonany z mosiądzu
• regulacja za pomocą elementu termostatycznego

Dane techniczne

• art. nr / model: 03730-F3-4.0
• typ: mieszający
• wersja: 3-drogowy
• średnica nominalna: DN20
• typ i wielkość przyłącza: GW 3/4"
• KVS: 4,0 m³/h
• zakres regulacji temperatury: 20–45°C
• typ regulacji: termostatyczna
• metoda regulacji: element termostatyczny
• ciśnienie nominalne: PN10
• maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• maksymalna temperatura medium: 95°C
• medium: woda, roztwór glikolu do 50%
• korpus: mosiądz
• miejsce zastosowania: wewnątrz budynku
