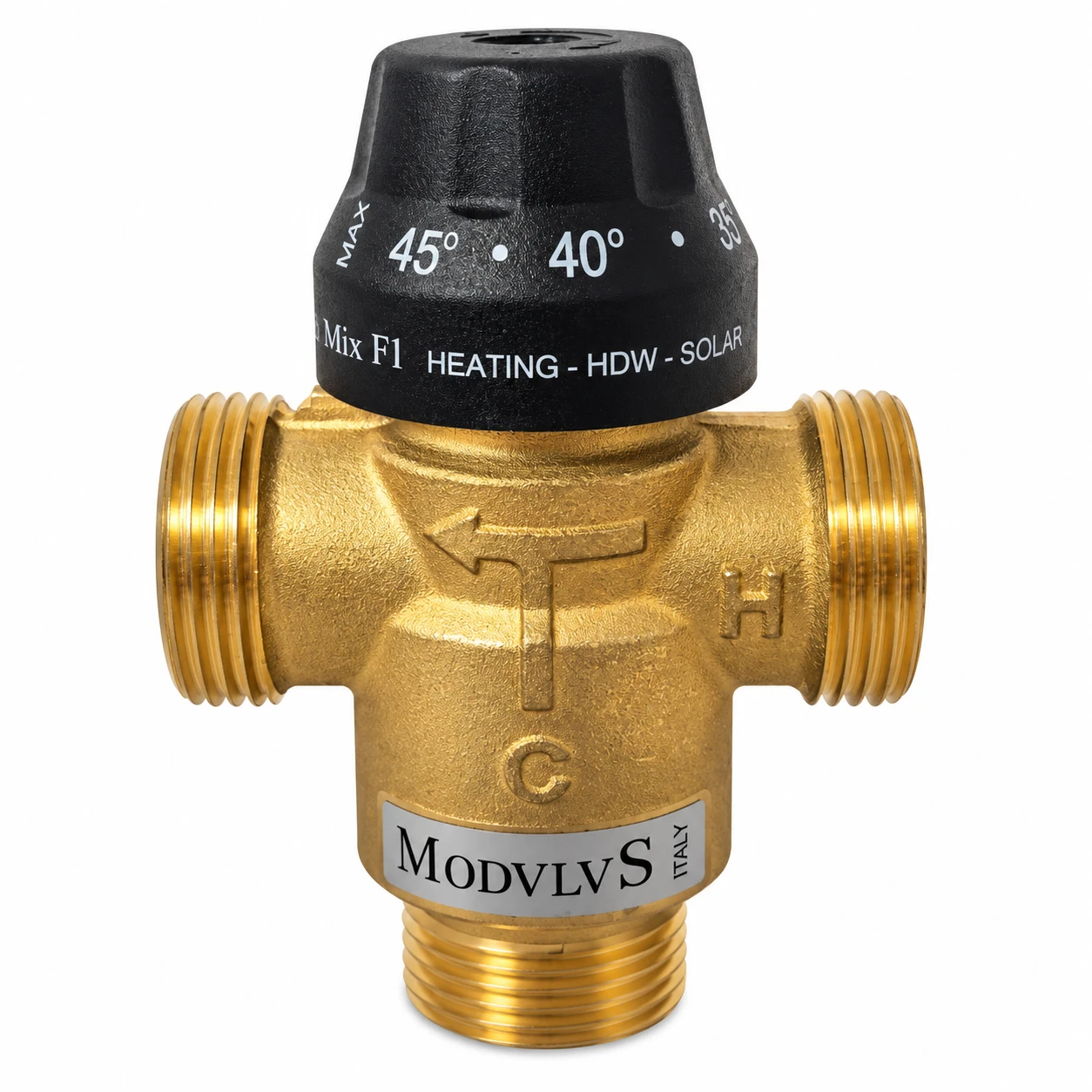

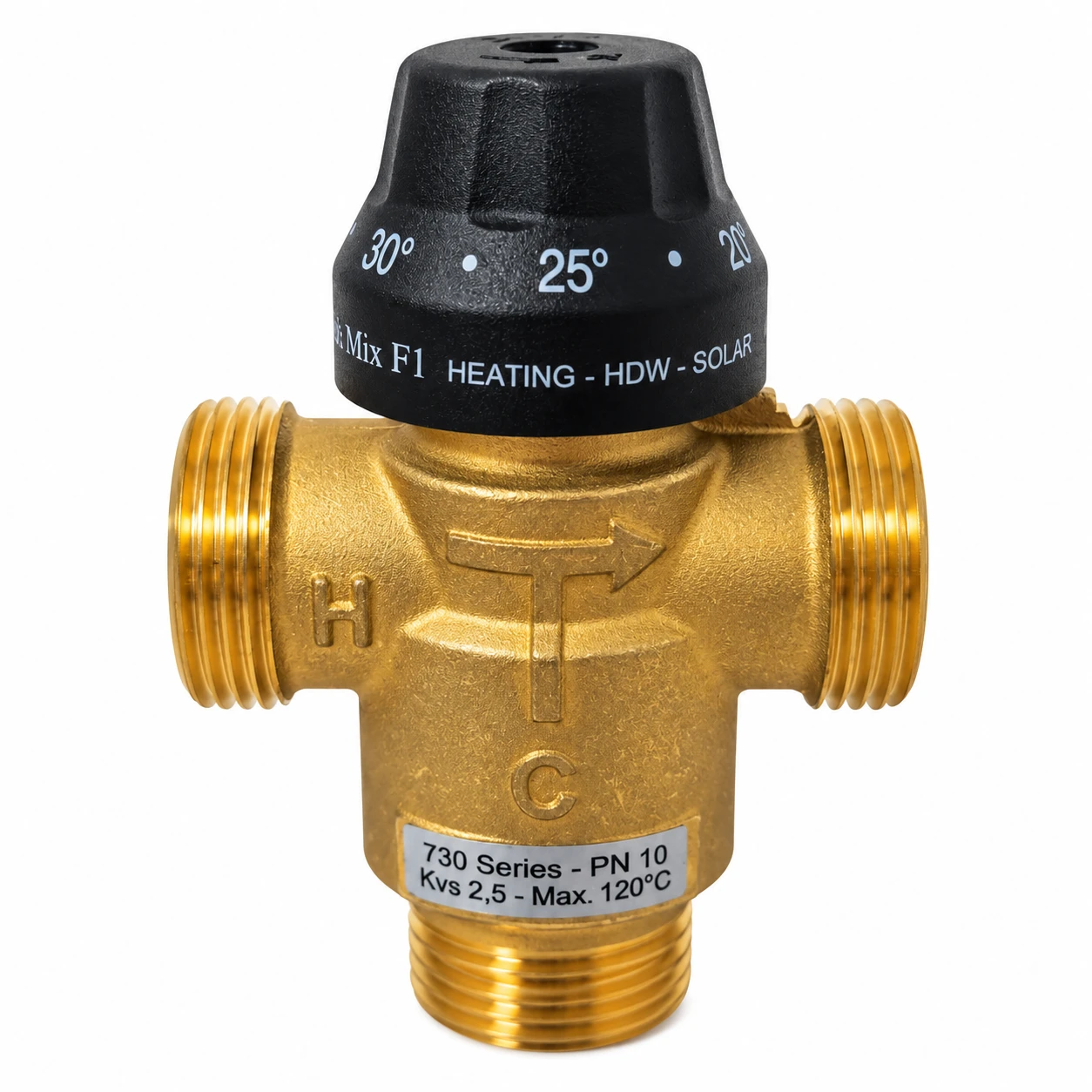

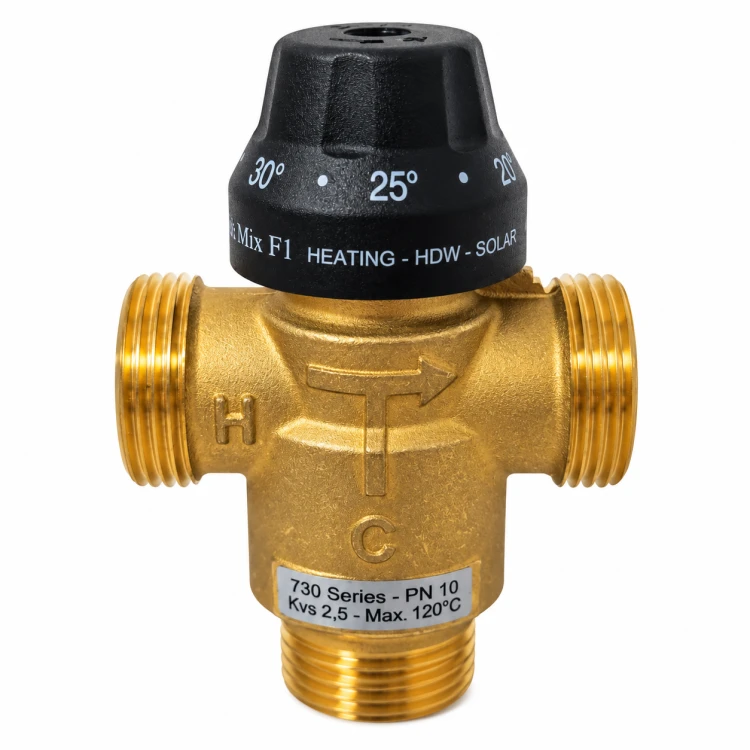

Zawór mieszający 3-drogowy DN20 termosatyczny anti-scald 20-45°C KVS 2,5

3-drogowy termostatyczny zawór mieszający anti-scald służy do mieszania strumieni medium i utrzymywania ustawionej temperatury w zakresie 20–45°C. Funkcja anti-scald pomaga ograniczać ryzyko podania wody o zbyt wysokiej temperaturze w odpowiednio zaprojektowanej instalacji.

Model 04736-F1-2,5 wykorzystuje element termostatyczny, który automatycznie dostosowuje proporcje mieszanych strumieni w celu utrzymania zadanej temperatury. Regulacja termostatyczna nie wymaga zewnętrznego siłownika elektrycznego.

Zawór posiada przyłącza z gwintem zewnętrznym GZ 3/4" oraz współczynnik przepływu KVS 2,5 m³/h. Korpus wykonany jest z mosiądzu.

Produkt przeznaczony jest do pracy z wodą oraz roztworem glikolu o stężeniu do 50%. Maksymalna temperatura medium wynosi 120°C, ciśnienie nominalne PN10, a maksymalne ciśnienie robocze 1,0 MPa (10 bar).

Zastosowanie

• instalacje wodne wymagające mieszania medium

• regulacja temperatury w zakresie 20–45°C

• układy wymagające automatycznej regulacji termostatycznej

• instalacje wymagające funkcji anti-scald

• instalacje wykorzystujące wodę lub roztwór glikolu do 50%

• instalacje z przyłączami GZ 3/4"

• zastosowanie wewnątrz budynków

Najważniejsze cechy

• termostatyczny zawór mieszający anti-scald

• konstrukcja 3-drogowa

• przyłącza GZ 3/4"

• zakres regulacji temperatury 20–45°C

• współczynnik przepływu KVS 2,5 m³/h

• automatyczna regulacja termostatyczna

• regulacja za pomocą elementu termostatycznego

• funkcja antypoparzeniowa anti-scald

• ciśnienie nominalne PN10

• maksymalne ciśnienie robocze 10 bar

• temperatura medium do 120°C

• korpus wykonany z mosiądzu

Dane techniczne

• art. nr / model: 04736-F1-2,5

• typ: termostatyczny antypoparzeniowy

• wersja: 3-drogowy

• średnica nominalna: DN25 (do weryfikacji)

• typ i wielkość przyłącza: GZ 3/4"

• KVS: 2,5 m³/h

• ciśnienie nominalne: PN10

• zakres regulacji temperatury: 20–45°C

• typ regulacji: termostatyczna

• metoda regulacji: element termostatyczny

• temperatura medium: do +120°C

• medium: woda, roztwór glikolu do 50%

• maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• materiał korpusu: mosiądz

• zastosowanie: wewnątrz budynku
