Zawór kulowy DN20 z termometrem i zaworem zwrotnym, czerwony, do instalacji solarnych

Zawór kulowy DN20 z termometrem i zaworem zwrotnym to element armatury solarnej, przeznaczony do instalacji wymagających ręcznego odcinania przepływu, kontroli temperatury oraz ograniczania przepływu zwrotnego medium.

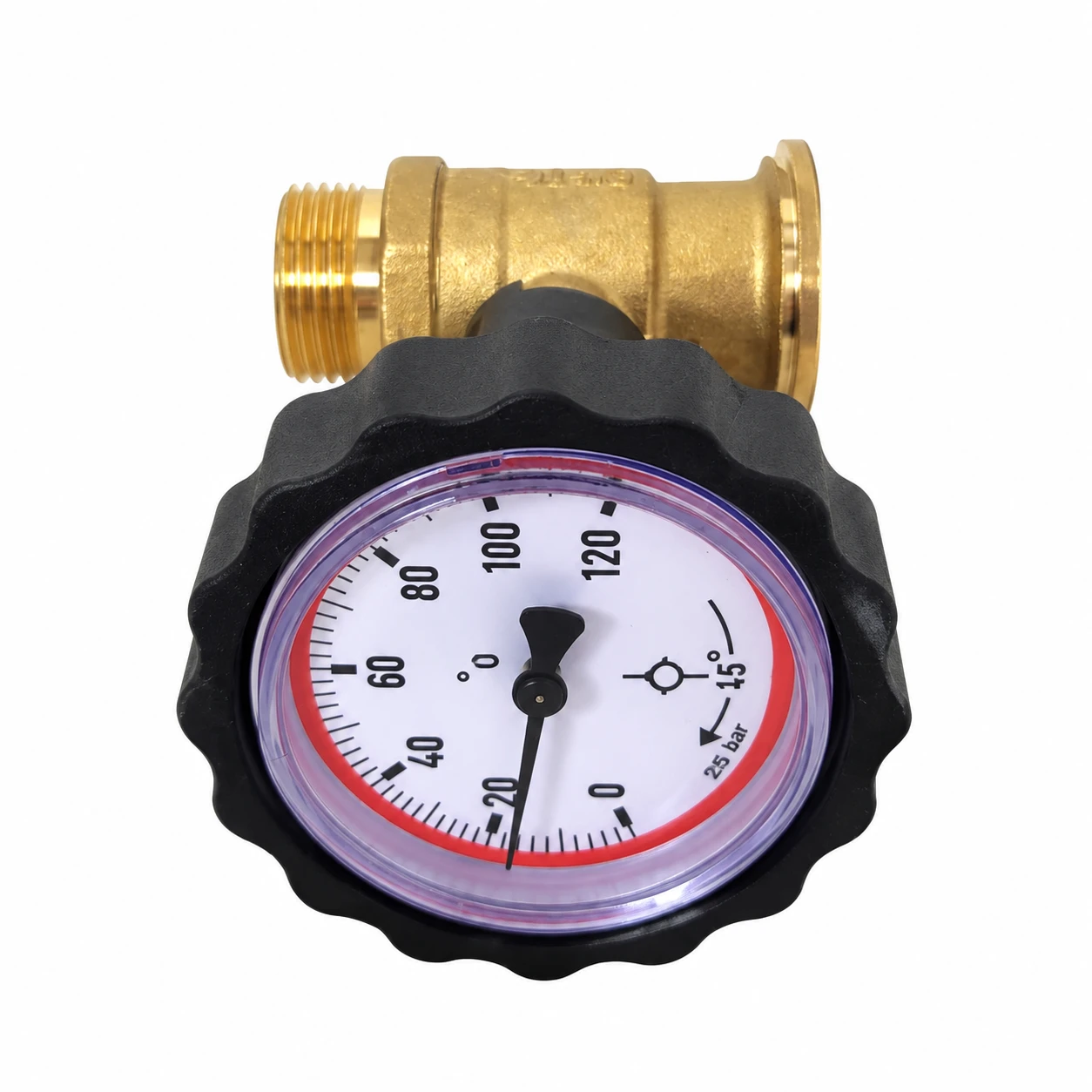

Model 0365R04/G/TER-R łączy w jednej konstrukcji zawór kulowy, termometr oraz zawór zwrotny. Zintegrowany termometr umożliwia bieżący odczyt temperatury medium, natomiast zawór zwrotny pomaga zapobiegać jego przepływowi w niepożądanym kierunku.

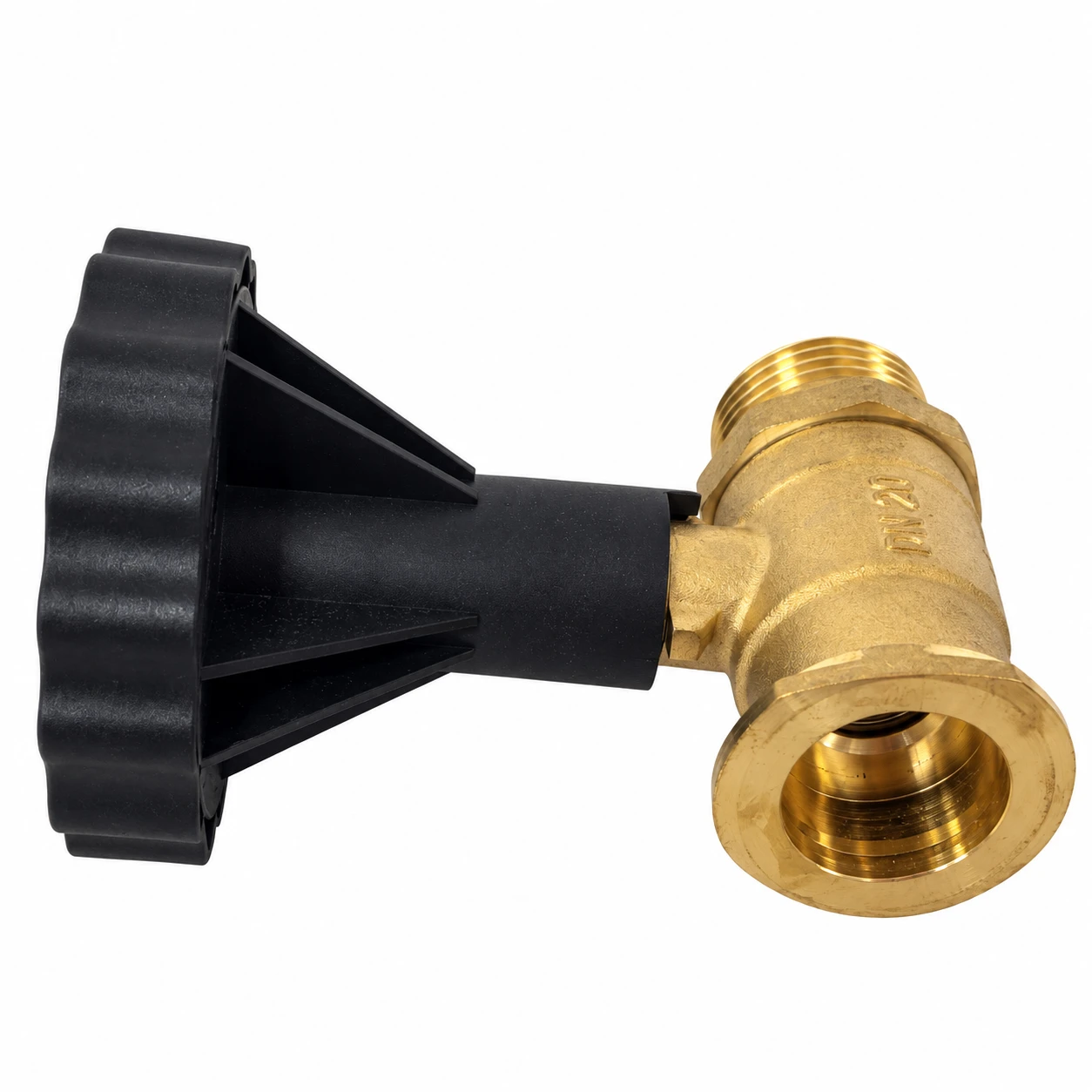

Produkt wyposażony jest w czerwony uchwyt, umożliwiający ręczną obsługę poprzez obrót. Korpus wykonano z mosiądzu, a średnica nominalna zaworu wynosi DN20.

Zawór posiada przyłącza 1 1/2" × GZ 1" × 22 mm zacisk i przeznaczony jest do pracy z wodą o temperaturze do +120°C. Ciśnienie nominalne wynosi PN10, a maksymalne ciśnienie robocze 1,0 MPa (10 bar).

Zastosowanie

• Instalacje solarne – element armatury do układów solarnych.

• Instalacje wodne – ręczne odcinanie przepływu medium.

• Kontrola temperatury – możliwość odczytu temperatury dzięki wbudowanemu termometrowi.

• Ograniczanie przepływu zwrotnego – dzięki zintegrowanemu zaworowi zwrotnemu.

• Układy z przyłączami zaciskowymi 22 mm – montaż w odpowiednio dopasowanych instalacjach.

• Instalacje wewnętrzne – zastosowanie wewnątrz budynków.

Najważniejsze cechy

• Zawór kulowy do instalacji solarnych – przeznaczony do układów wykorzystujących wodę jako medium.

• Wbudowany termometr – umożliwia kontrolę temperatury medium.

• Zintegrowany zawór zwrotny – ogranicza przepływ w niepożądanym kierunku.

• Czerwony uchwyt – umożliwia ręczne otwieranie i zamykanie zaworu.

• Konstrukcja 3-drogowa – zgodnie z oznaczeniem w danych produktu.

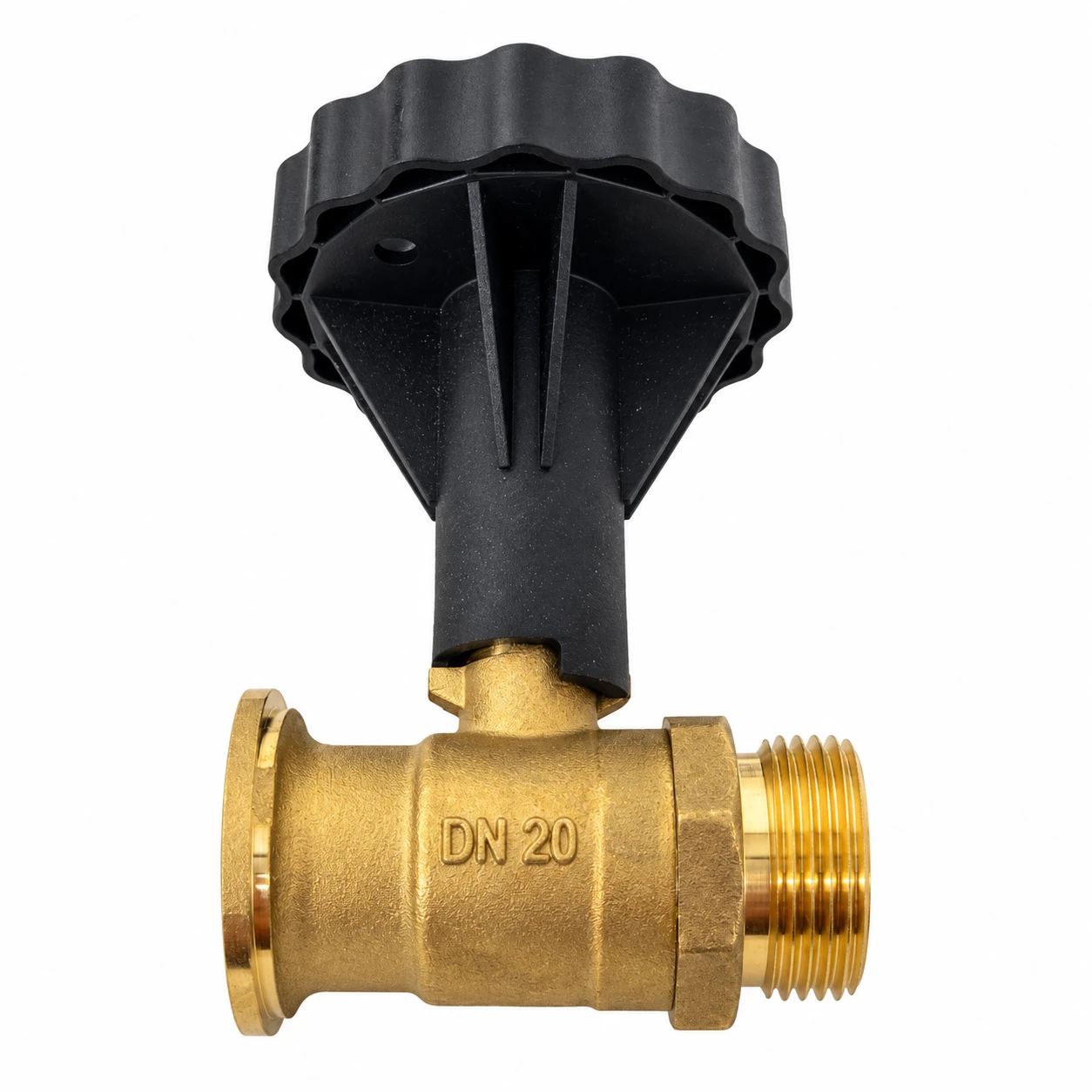

• Średnica nominalna DN20 – do odpowiednio dopasowanych instalacji.

• Przyłącza 1 1/2" × GZ 1" × 22 mm zacisk – różne rodzaje połączeń w jednej konstrukcji.

• Mosiężny korpus – wykonanie z mosiądzu.

• Temperatura medium do +120°C – zgodnie z parametrami technicznymi.

• Ciśnienie nominalne PN10 – maksymalne ciśnienie robocze 10 bar.

• Ręczna obsługa – sterowanie przepływem poprzez obrót uchwytu.

Dane techniczne

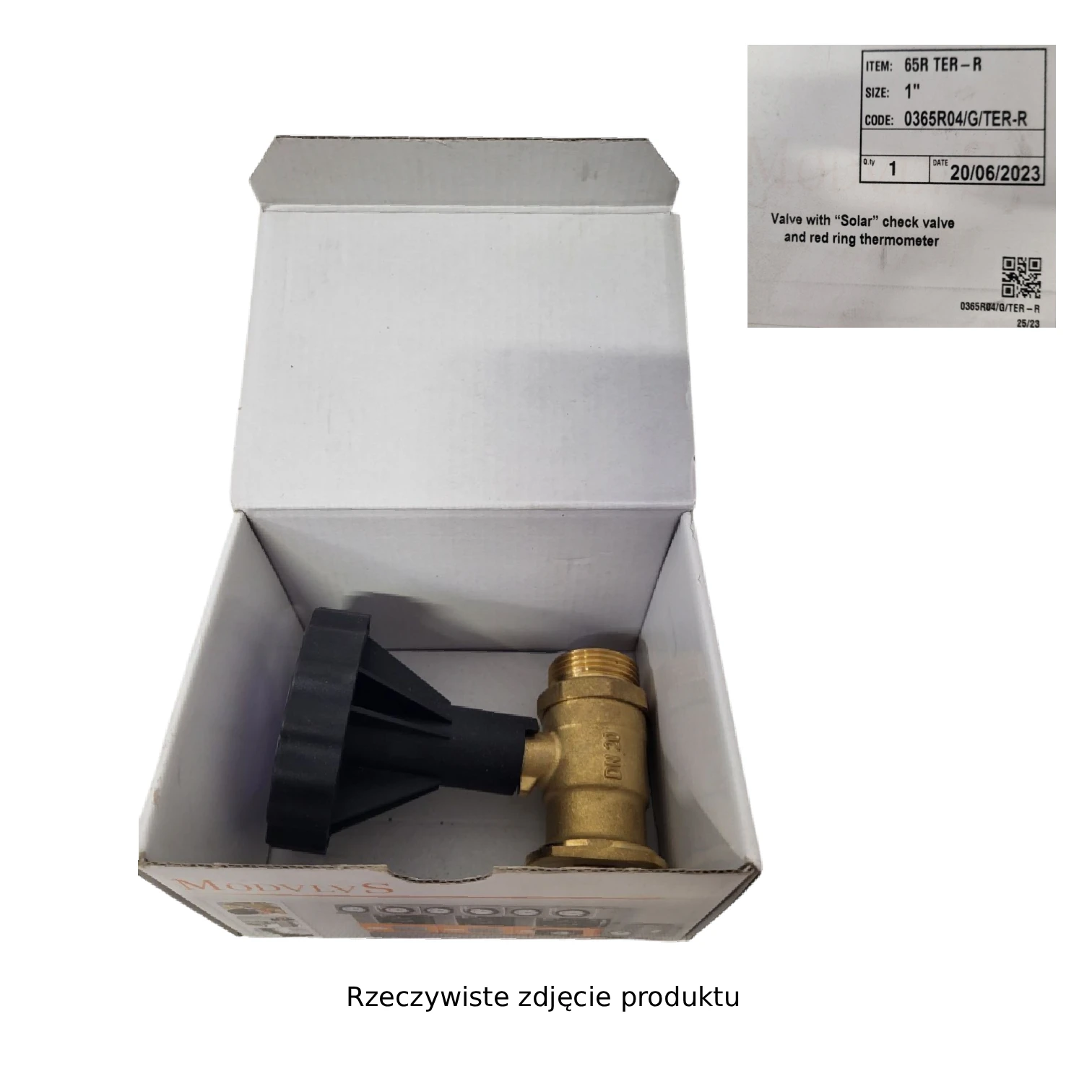

• Art. nr / model: 0365R04/G/TER-R

• Typ: zawór kulowy z zaworem zwrotnym

• Wersja: 3-drogowy

• Średnica nominalna: DN20

• Typ i wielkość przyłącza: 1 1/2" × GZ 1" × 22 mm zacisk

• Ciśnienie nominalne: PN10

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Maksymalna temperatura medium: +120°C

• Medium: woda

• Materiał korpusu: mosiądz

• Wyposażenie: termometr, zawór zwrotny

• Kolor uchwytu: czerwony

• Sposób regulacji: obrót

• Metoda regulacji: ręczna

• Zastosowanie: wewnątrz budynku
