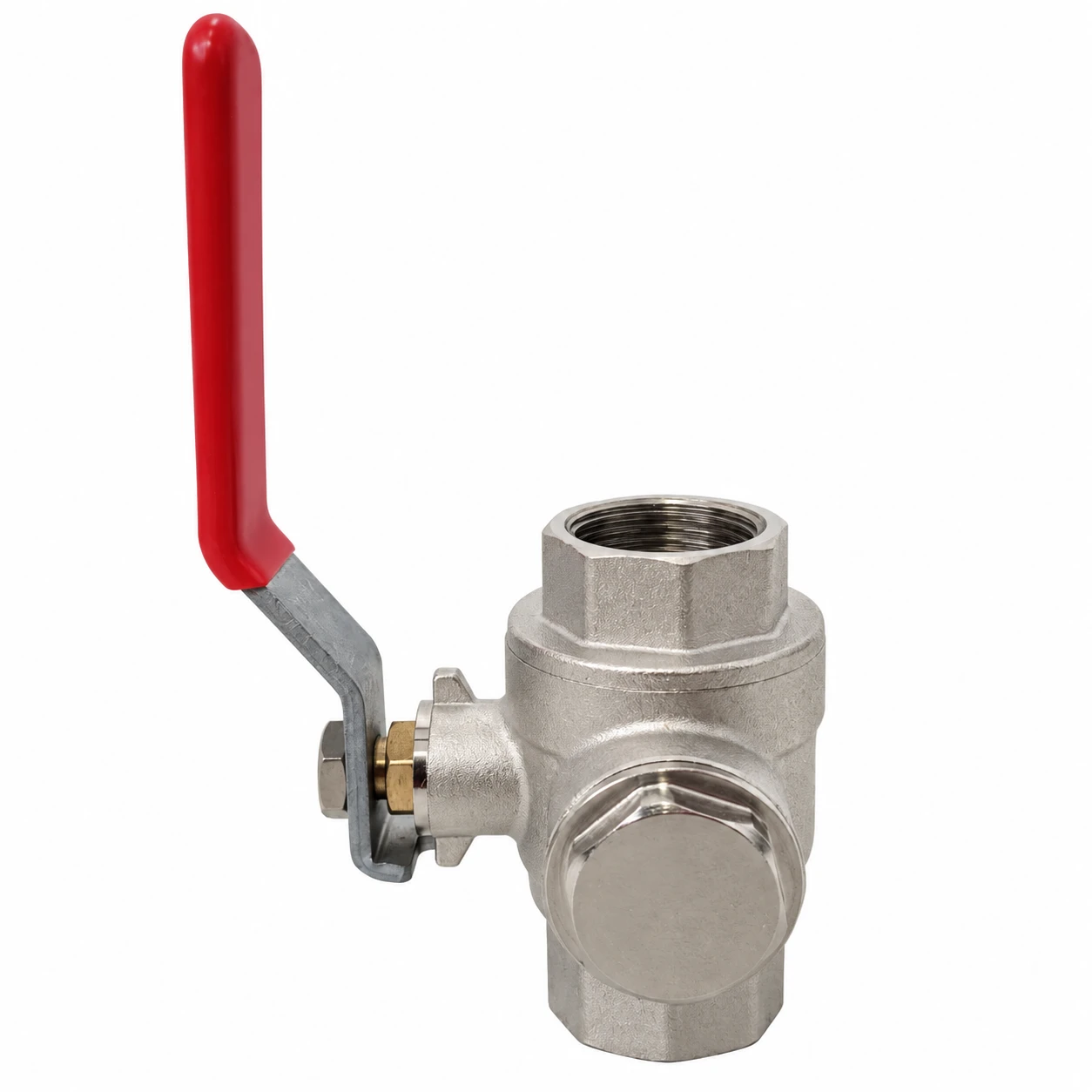

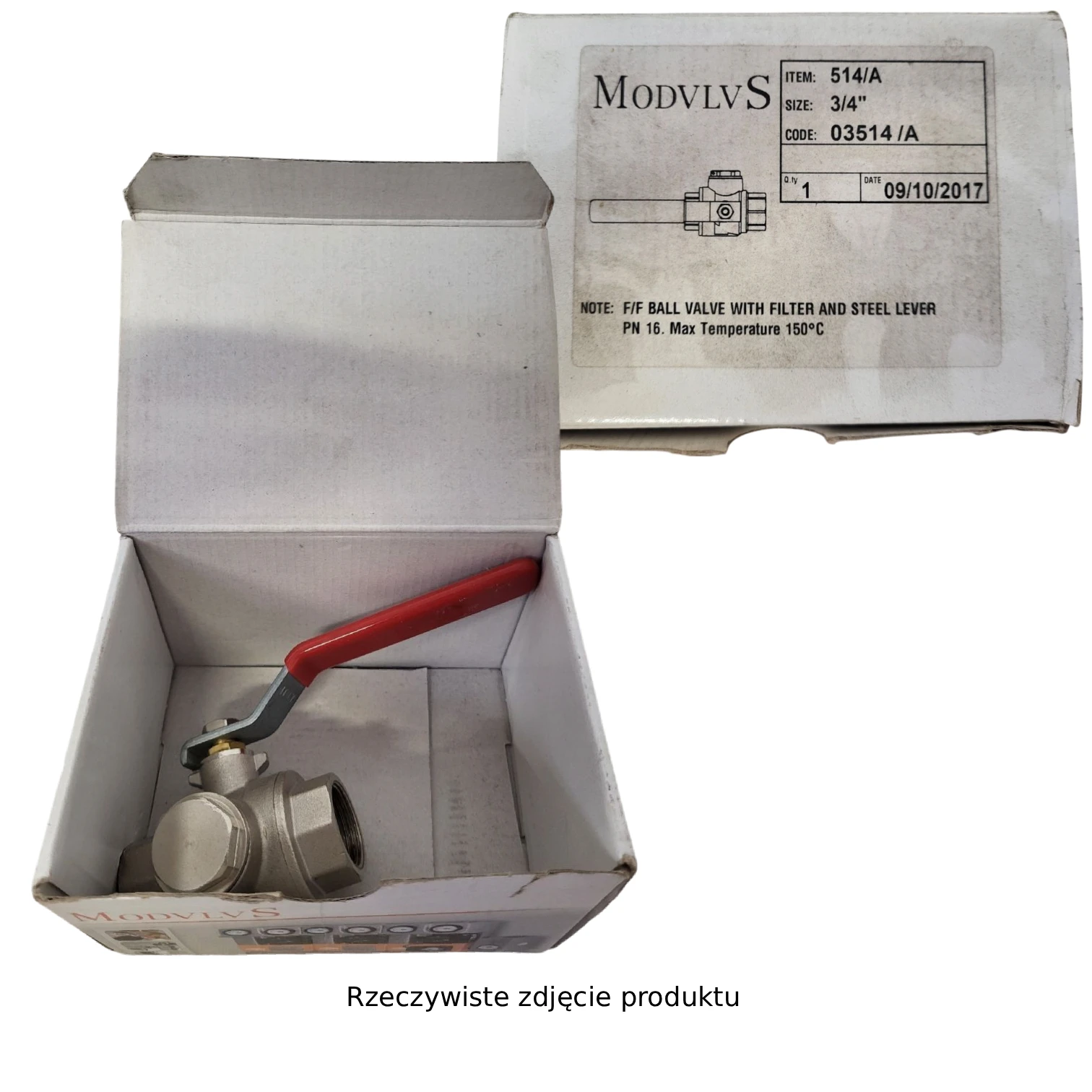

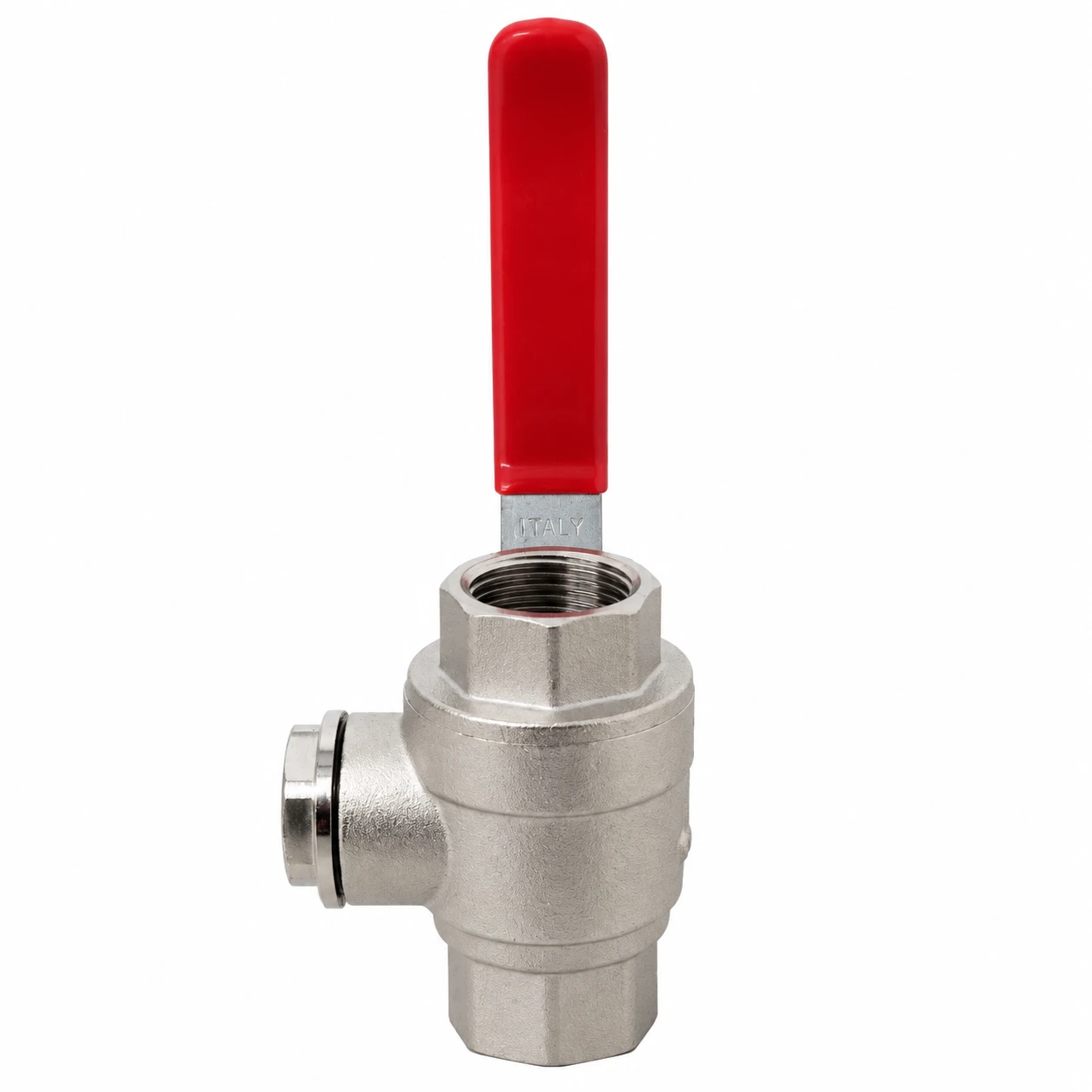

Zawór kulowy BRV DN20 GW/GW z filtrem i stalowym uchwytem

Zawór kulowy BRV DN20 z filtrem to element armatury instalacyjnej przeznaczony do ręcznego odcinania przepływu w instalacjach wodnych. Model 03514/A łączy funkcję zaworu kulowego z filtrem, który pomaga zatrzymywać zanieczyszczenia mechaniczne obecne w przepływającym medium.

Zawór posiada średnicę nominalną DN20 oraz przyłącza z gwintem wewnętrznym GW/GW 3/4". Korpus wykonany jest z mosiądzu niklowanego, a obsługa odbywa się ręcznie poprzez obrót stalowego uchwytu.

Współczynnik przepływu wynosi KVS 5,6 m³/h. Zawór przeznaczony jest do pracy z wodą o temperaturze do +150°C. Ciśnienie nominalne wynosi PN16, natomiast maksymalne ciśnienie robocze określono na 1,0 MPa (10 bar).

Zastosowanie

• instalacje wodne

• instalacje centralnego ogrzewania (C.O.), po potwierdzeniu zgodności parametrów pracy

• układy wymagające ręcznego odcinania przepływu

• instalacje wymagające zastosowania zaworu kulowego z filtrem

• ograniczanie przedostawania się zanieczyszczeń mechanicznych do dalszych elementów instalacji

• instalacje z przyłączami GW 3/4"

• zastosowanie wewnątrz budynków

Najważniejsze cechy

• zawór kulowy BRV z filtrem

• średnica nominalna DN20

• przyłącza GW/GW 3/4"

• współczynnik przepływu KVS 5,6 m³/h

• korpus wykonany z mosiądzu niklowanego

• stalowy uchwyt do ręcznej obsługi

• funkcja odcinania przepływu

• zintegrowany filtr zanieczyszczeń

• ciśnienie nominalne PN16

• maksymalne ciśnienie robocze 10 bar

• temperatura medium do +150°C

• medium: woda

Dane techniczne

• art. nr / model: 03514/A

• typ: zawór kulowy

• wersja: z filtrem

• średnica nominalna: DN20

• typ przyłącza: GW/GW (gwint wewnętrzny)

• wielkość przyłącza: 3/4"

• KVS: 5,6 m³/h

• ciśnienie nominalne: PN16

• maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• maksymalna temperatura medium: +150°C

• medium: woda

• materiał korpusu: mosiądz niklowany

• materiał uchwytu: stal

• sposób regulacji: obrót

• metoda regulacji: ręczna

• zastosowanie: wewnątrz budynku
